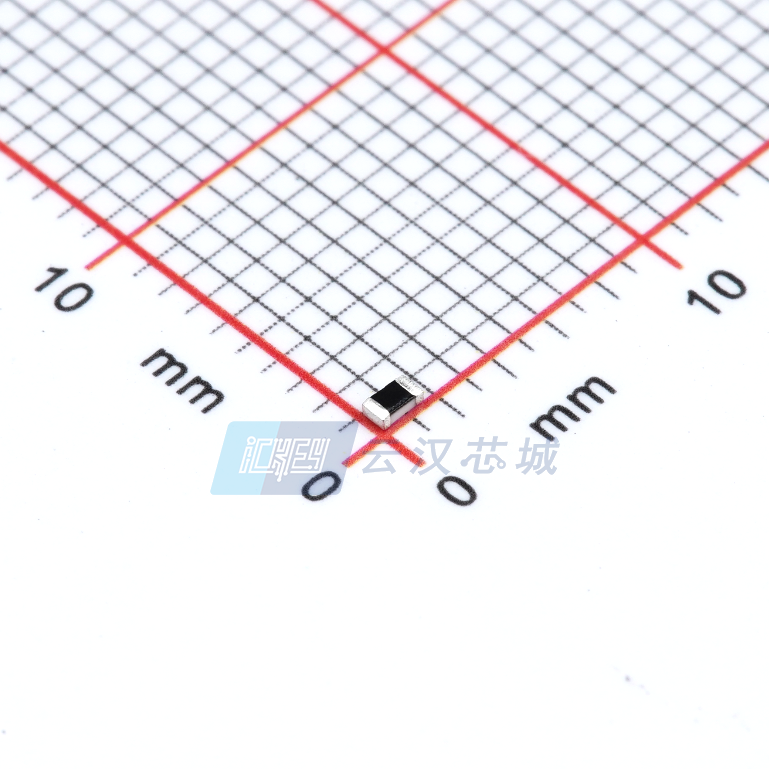

PESD0603-240

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 24V 双向 5A 45V 0603 贴片安装
供应商型号: 31M-PESD0603-240
供应商: 云汉优选
标准整包数: 10
LITTELFUSE TVS二极管/ESD抑制器 PESD0603-240

PESD0603-240概述

    # ESD Protector PESD0603-240 技术手册解析

    产品简介


    基本介绍
    PESD0603-240 是一款来自 Littelfuse 公司的瞬态电压抑制二极管(TVS),专门用于高频率应用下的静电放电(ESD)保护。这款设备具有小型化的设计,可以为电路提供可靠的ESD防护,适用于多种消费类电子及工业设备。它符合RoHS标准,环保且无卤素,适合现代电子产品的需求。
    主要功能
    - ESD保护:用于高速接口如HDMI 1.3、USB 2.0和IEEE 1394等;
    - 低电容:典型电容值为0.25pF,适合高频信号传输;
    - 低漏电流:典型泄漏电流小于0.01μA;
    - 快速响应时间:小于1ns,保证在ESD发生时迅速响应;
    - 可承受多次ESD冲击:可经受高达500次ESD冲击测试;
    - 节省板空间:符合行业标准封装,小型化设计;
    - 双向保护:适用于信号线的双向ESD保护。
    应用领域
    - 高速接口:HDMI 1.3、USB 2.0、DVI、IEEE 1394 等;
    - 消费电子:LCD、HDTV、手机、打印机等;
    - 通信设备:高通高速以太网;
    - 移动设备:PDA、DSC、蓝牙耳机等;
    - 其他:天线、视频设备等。

    技术参数


    性能指标
    | 参数 | 典型值 | 单位 |
    |
    | 最大工作电压 | 24 | V |
    | 典型触发电压 | 215 | V |
    | 典型钳位电压 | 45 | V |
    | 典型电容 | 0.25 | pF |
    | 典型漏电流 | <0.01 | μA |
    | 最大漏电流 | 10.0 | μA |
    工作环境
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C
    - ESD电压能力:接触放电模式可达8kV,空气放电模式可达15kV
    其他规格
    - 符合IEC 61000-4-2标准,通过4级测试
    - 符合RoHS、ELV和无卤素要求
    - 兼容标准回流焊接工艺

    产品特点和优势


    - 超低电容:典型的电容值为0.25pF,非常适合高频信号线路的应用,减少信号衰减;
    - 快速响应:响应时间小于1ns,确保ESD事件的快速防护;
    - 小尺寸:符合EIA标准,占用更少的电路板空间;
    - 高可靠性:能够承受高达500次的ESD冲击测试,保证长时间使用稳定可靠;
    - 易安装:适用于标准的表面贴装(SMT)工艺,易于批量生产安装。

    应用案例和使用建议


    应用案例
    该产品广泛应用于HDMI接口、高通高速以太网、USB 2.0接口、DVI接口、智能手机、移动设备、天线等。特别是对HDMI 1.3接口的保护非常有效,实测结果表明该产品在高速信号传输中的插入损耗仅为-0.25dB(3.4GHz时)。
    使用建议
    - 在安装过程中,遵循推荐的焊接参数,确保焊接温度曲线正确,以避免损坏设备。
    - 确保电路板的湿度条件和热冲击条件符合规范要求,以免影响设备性能。
    - 在应用时注意不要将该设备用于电源总线或电源总线应用中,以避免不必要的风险。

    兼容性和支持


    兼容性
    PESD0603-240 设备与大部分标准回流焊接工艺兼容,适用于多种高频应用,如HDMI、USB、DVI接口等。与同类电子设备兼容性良好,便于集成到现有的电路设计中。
    支持和服务
    Littelfuse 公司为其产品提供了详细的技术文档和支持服务,确保用户在使用过程中能够获得必要的帮助。用户可以通过官方网站获取详细的安装指南、维护手册和技术支持。

    常见问题与解决方案



    常见问题与解决方案


    - Q:如何测试产品的抗ESD性能?
    A: 用户可以参考IEC 61000-4-2标准,进行接触放电和空气放电测试,具体步骤可在产品手册中找到。
    - Q:焊接时温度过高是否会损害设备?
    A: 会。建议严格按照推荐的焊接温度曲线操作,确保温度不超过260°C,避免损坏设备。
    - Q:该设备能否用于电源线?
    A: 不推荐用于电源线,用户应独立评估适用性,并根据应用需求选择合适的解决方案。

    总结和推荐


    总体评价
    PESD0603-240是一款高性能的ESD保护装置,专为高频应用而设计,具备低电容、快速响应时间和高可靠性等特点。该设备不仅能够为各种高速接口提供有效的ESD防护,还符合RoHS、ELV和无卤素标准,是一款值得信赖的产品。
    推荐使用
    鉴于PESD0603-240在高频应用领域的卓越表现及其诸多优势,我们强烈推荐在HDMI、USB、DVI等高速接口中采用此设备,以确保系统的长期稳定性与可靠性。

PESD0603-240参数

参数
工作电压 24V
箝位电压 45V
击穿电压 -
峰值脉冲电流 5A
峰值脉冲功率 -
极性 双向
1.7mm(Max)
0603(1608 公制)
550μm(Max)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PESD0603-240厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PESD0603-240数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE PESD0603-240 PESD0603-240数据手册
