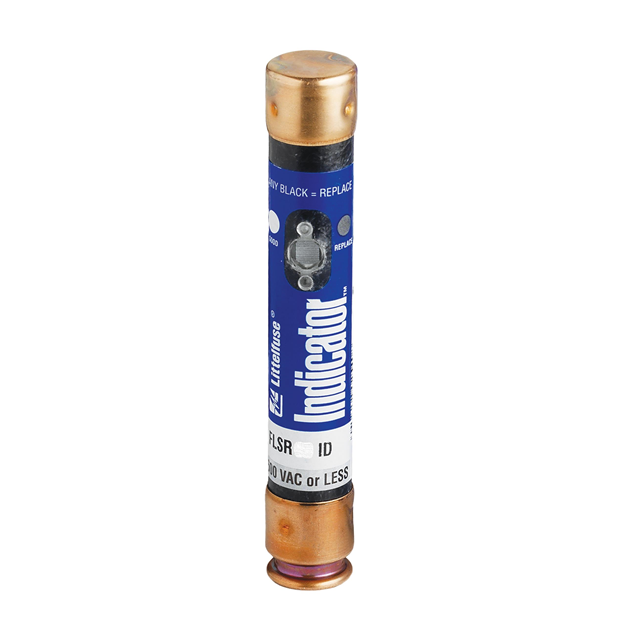

FLSR020.TXID

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 慢速熔断 Cartridge 20A 底座安装,标准安装,盒式安装 127mm(长度)
供应商型号: 576-FLSR020.TXID
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 FLSR020.TXID

FLSR020.TXID概述

    # POWR-GARD® Fuse 技术手册

    产品简介


    POWR-GARD® Fuse 系列是一种高可靠性通用熔断器,适用于广泛的应用领域。这些熔断器提供短路和过载保护,确保电路系统的安全运行。其双元件设计为不同类型的电路提供了卓越的保护能力,特别是对含有电机的电路。此外,它们还具有指示功能(可选),便于识别故障情况。

    技术参数


    - 电压额定值:
    - AC: 250V (FLNRID), 600V (FLSRID)
    - DC: 125V (FLNR 1/10 – 30A); 125V (FLNRID 35 – 600A); 300V (FLSRID)
    - 断流能力:
    - AC: 200 kA (Littelfuse自认证)
    - AC: 300 kA (Littelfuse自认证)
    - DC: 20 kA
    - 电流范围:
    - 1/10 – 600A
    - 认证标准:
    - 标准248-12,Class RK5
    - UL认证(文件号E81895)
    - CSA认证(文件号LR29862)
    - 联邦规范WF-1814 (QPL-W-F-1814)

    产品特点和优势


    POWR-GARD® Fuse 的独特功能包括双元件设计和可选指示功能。双元件设计使其能够提供先进短路和过载保护,而指示功能有助于快速定位故障位置。这些特性使其在服务入口开关、变压器、开关板总线和馈线、电机控制中心主线路和分支电路等各种一般用途电路中表现出色。

    应用案例和使用建议


    应用案例
    - 服务入口开关: 保护主电源入口,防止短路和过载。
    - 变压器: 防护变压器绕组,避免因电流突变造成的损坏。
    - 开关板总线和馈线: 确保电力传输的安全性。
    - 电机控制中央主线路和分支电路: 保护电动机及其控制电路免受损害。
    使用建议
    - 对于1/10 – 30A 250伏特的熔断器,推荐使用非指示型FLNR系列。
    - 建议选择适当的断流能力和电流范围以适应特定应用的需求。
    - 使用时需根据具体应用场景选择合适型号的熔断器,如需要指示功能则选用FLNRID/FLSRID系列。

    兼容性和支持


    POWR-GARD® Fuse 系列的推荐熔断器座包括LFR60系列和LFR25系列。Littelfuse 提供详尽的技术文档和支持,包括TC曲线、CAD图纸和其他技术信息下载,确保用户能够正确使用和维护这些设备。

    常见问题与解决方案


    1. 问题: 如何判断熔断器已熔断?
    - 解决方案: 如果熔断器配备指示功能,指示灯会亮起;如果未指示,则可通过检查电路是否能正常工作来判断。
    2. 问题: 在何种情况下需要更换熔断器?
    - 解决方案: 当电路出现短路或过载现象,熔断器可能已熔断,应及时更换以恢复正常供电。

    总结和推荐


    综上所述,POWR-GARD® Fuse 系列熔断器凭借其双元件设计、指示功能和卓越的保护性能,成为电路系统中不可或缺的安全组件。它们适用于广泛的工业应用,是实现高效和安全电路管理的理想选择。强烈推荐使用此系列产品,以确保电路系统安全稳定运行。

FLSR020.TXID参数

参数
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 20A
长*宽*高 127mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

FLSR020.TXID厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FLSR020.TXID数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE FLSR020.TXID FLSR020.TXID数据手册

FLSR020.TXID封装设计

查看详情并下载
Symbol
Footprint
3D Model
