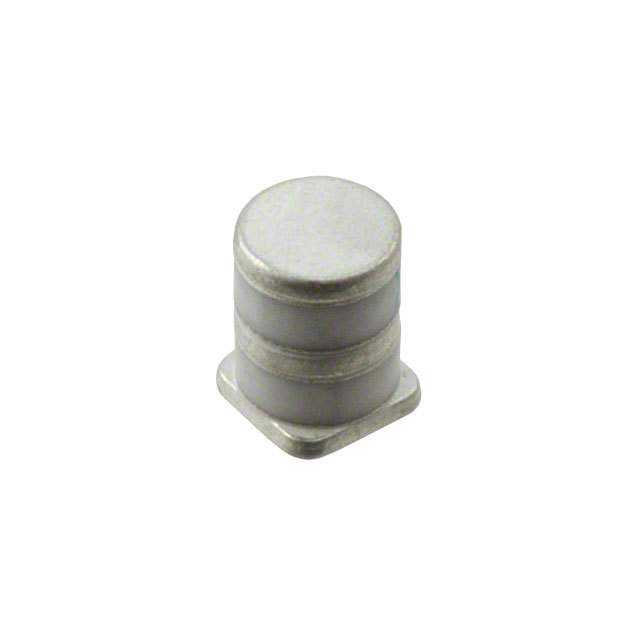

RF1843-000

产品分类: 陶瓷气体放电管(GDT)
厂牌: LITTELFUSE
产品描述: 3 贴片安装
供应商型号: ZT-RF1843-000
供应商: 海外现货
标准整包数: 1
LITTELFUSE 陶瓷气体放电管(GDT) RF1843-000

RF1843-000概述

    Littelfuse GTCX36-XXXM-R10 系列气体放电管

    产品简介


    Littelfuse GTCX36-XXXM-R10 系列气体放电管(Gas Discharge Tubes, GDT)是一种用于保护电信设备免受瞬态过电压损害的器件。这类产品广泛应用于各种工业和消费电子领域,如通信线路、信号线和数据传输线,以防止雷击和设备开关操作所导致的瞬态浪涌电压造成的损坏。它们特别适合用在主配线架模块(MDF)、高速电信应用(例如ADSL、VDSL)以及电源线上的浪涌保护。

    技术参数


    - 额定电压范围: 75V 至 600V
    - 放电电流: 10kA(8x20µs 10次),200A(10x1000µs 300次)
    - 断开电压:
    - 直流火花过电压:75V、90V、140V、150V、200V、230V、250V、260V、300V、350V、400V、420V、470V、500V、550V、600V
    - 软断开电压:450V 或 500V
    - 硬断开电压:550V 或 600V
    - 绝缘电阻: ≥10,000MΩ
    - 电容: <1pF
    - 存储温度: -40°C 至 +90°C
    - 工作温度: -40°C 至 +90°C

    产品特点和优势


    1. 紧凑的小外形尺寸: 适用于高效装配,适合空间受限的应用。
    2. 高能量浪涌保护: 为高能量瞬态过电压提供可靠的保护。
    3. 多样的封装形式: 包括表面贴装、带引脚和无引脚三种形式,可满足不同的安装需求。
    4. 低电容和插入损耗: 减少对信号质量的影响,适合高频应用。
    5. 强制短路机制: 可选的强制短路机制确保在故障情况下快速切断电路。
    6. 符合行业标准: UL 497B 认证,符合 ITU K.12 推荐标准。
    7. 无放射性材料: 安全环保。

    应用案例和使用建议


    1. 电信领域: 作为MDF模块、xDSL设备和RF系统中的过电压保护元件,保护电信设备免受瞬态浪涌的冲击。
    2. 工业和消费电子: 适用于报警系统和电源保护设备。
    3. 通信线路保护: 用于保护信号线和数据传输线。
    使用建议:
    - 在选择合适的GDT时,应根据具体应用的电压等级和浪涌防护要求进行选择。
    - 使用无引脚表面贴装的产品时,应注意正确的焊接方式,避免因非焊料焊接而损坏。
    - 定期检查设备,确保气体放电管正常工作。

    兼容性和支持


    这些气体放电管与其他电子元器件和设备具有良好的兼容性,适用于多种标准接口和连接方式。Littelfuse提供详细的文档和技术支持,包括安装指南、维护手册和故障排查手册。

    常见问题与解决方案


    1. 问题: 设备出现过电压损坏。
    - 解决方案: 检查是否选择了合适型号的气体放电管,并确认安装和使用方法正确。
    2. 问题: 设备无法通过UL认证。
    - 解决方案: 确保设备按照Littelfuse的指导进行安装和使用,并定期检测气体放电管的工作状态。
    3. 问题: 设备信号质量不佳。
    - 解决方案: 确认所选用的气体放电管具有较低的电容值,从而减少信号衰减。

    总结和推荐


    Littelfuse GTCX36-XXXM-R10 系列气体放电管以其紧凑的设计、高能量浪涌保护能力和广泛的适用性,在电信、工业和消费电子等领域表现优异。它们的独特优势使其在市场上具有很强的竞争性,特别适合需要可靠过电压保护的应用。因此,强烈推荐在相关项目中使用这一系列的气体放电管。

RF1843-000参数

参数
脉冲放电电流(8/20μs) -
极数 3
故障安全保护 -
直流火花放电 -
安装方式 贴片安装

RF1843-000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RF1843-000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 陶瓷气体放电管(GDT) LITTELFUSE RF1843-000 RF1843-000数据手册

RF1843-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
