PSR071UL0280Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1.3KV 13763A²S 100KA,150KA 快速熔断 Square 280A 支架安装,螺纹安装 72.2mm*51.5mm*57.5mm
供应商型号: ZT-PSR071UL0280Z
供应商: 海外现货
标准整包数: 1

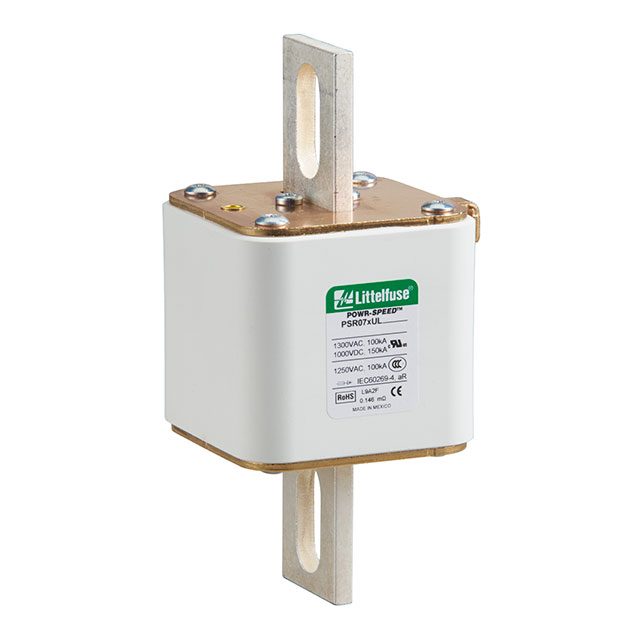

LITTELFUSE 熔断保险丝 PSR071UL0280Z

PSR071UL0280Z概述

    POWR-SPEED® Fuse 技术手册概览

    1. 产品简介


    产品类型:
    POWR-SPEED® Fuse(型号:PSR系列)是一种高功率半导体保护熔断器,专门设计用于在各种电源转换设备中保护敏感的电力半导体器件。
    主要功能:
    这些熔断器通过极快的速度切断电路来保护现代电力转换装置,能够在几毫秒内实现电流切断,确保半导体不受过载损害。
    应用领域:
    - 电源转换设备(如不间断电源(UPS)、逆变器、整流器、驱动器)
    - 直流系统(直流共线总线、直流注入制动)
    - 蓄电池保护应用(储能系统)
    - 电动汽车充电站
    - 加热器和电源设备

    2. 技术参数


    | 规格 | 描述 |

    | 电压等级 | 交流:550V至1300V;直流:480V至1000V |
    | 额定电流 | 40A至2000A |
    | 短路中断能力 | 交流:100kA至200kA;直流:150kA |
    | 时间常数 | 10ms |
    | 微动开关 | 是 |
    | 安装方式 | 采用螺栓连接式端子(典型于北美市场) |
    | 外壳材料 | 陶瓷 |
    | 接触材料 | 镀铜 |
    | 认证 | UL 248-13认可(档案号E71611);cURus认证;IEC 60269-4标准 |
    | 操作温度 | -55°C至+125°C |
    | 存储温度 | 最高达+35°C,相对湿度<65% |

    3. 产品特点和优势


    - 行业领先的直流性能:能够有效应对高速瞬态电流。
    - 极大的限流能力:减少电弧产生的风险,提高设备的可靠性。
    - 卓越的循环能力:适用于频繁切换的应用场景。
    - 全球认证:符合cURus、IEC等多项国际安全认证标准。
    - 视觉及微动开关指示:便于快速检测和诊断熔丝状态。
    - 低功耗设计:减少能源浪费,提高效率。

    4. 应用案例和使用建议


    应用案例:
    - 在电动车辆充电站中,用于保护高功率直流充电模块。
    - 在工业加热设备中,防止过电流损坏加热元件。
    使用建议:
    - 在安装前务必检查实际工作环境的温度和湿度条件。
    - 在选择合适的产品时需考虑额定电流和电压等级,确保完全满足需求。
    - 结合实际操作经验和制造商指南进行日常维护。

    5. 兼容性和支持


    - 本产品广泛兼容不同类型的电力半导体设备,并且提供了可选的微动开关,以方便外部指示熔丝状态。
    - 厂商提供全面的支持和服务,包括技术咨询、维护和更换服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔丝寿命短 | 检查是否存在异常负载或短路;更换熔丝 |
    | 触点接触不良 | 清洁并紧固接线端子 |
    | 指示灯不亮 | 更换微动开关 |

    7. 总结和推荐


    总结:
    POWR-SPEED® Fuse PSR系列具备优异的性能和多功能性,能够在极端条件下可靠地保护电力半导体器件,是一款值得信赖的产品。
    推荐:
    鉴于其出色的直流性能、强大的限流能力和广泛的应用范围,我们强烈推荐使用POWR-SPEED® Fuse PSR系列熔断器。无论是对高要求的电力转换设备还是其他类似应用,这一系列产品都是不可或缺的安全保障。

PSR071UL0280Z参数

参数
保险丝类型 Square
熔断 I²t 13763A²S
额定电流 280A
熔断电流 100KA,150KA
额定电压-AC 1.3KV
额定电压-DC 1KV
熔断特性 快速熔断
长*宽*高 72.2mm*51.5mm*57.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR071UL0280Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR071UL0280Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR071UL0280Z PSR071UL0280Z数据手册

PSR071UL0280Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
