PSR032FL1100Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 225379A²S 200KA,150KA 快速熔断 Square 1.1KA 支架安装,螺纹安装 51mm*60mm*66mm
供应商型号: ZT-PSR032FL1100Z
供应商: 海外现货
标准整包数: 1

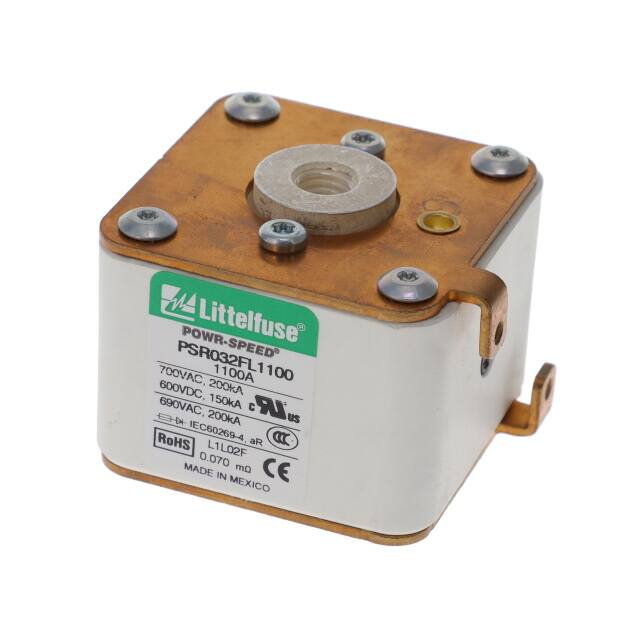

LITTELFUSE 熔断保险丝 PSR032FL1100Z

PSR032FL1100Z概述

    POWR-SPEED® Fuse 技术手册概述

    1. 产品简介


    POWR-SPEED® 系列高速方形体保险丝由 Littelfuse 设计并制造,主要用于保护高功率半导体设备,如二极管、晶闸管、IGBT(绝缘栅双极型晶体管)、SCR(可控硅整流器)、MOSFET(金属氧化物半导体场效应晶体管)以及其他固态设备。这些设备通常应用于电源转换和电源调节设备中。例如,在变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器中,任何线路浪涌或过电流条件都可能导致设备损坏,因此需要快速且可靠的保护措施。

    2. 技术参数


    - 电压范围: 交流 550V 至 1300V,直流 500V 至 1000V。
    - 额定电流范围: 40A 至 2000A。
    - 分断能力: 交流 100kA 至 200kA,直流 150kA。
    - 时间常数: 10ms。
    - 材料: 陶瓷外壳,镀铜黄铜触点。
    - 安装方式: 嵌入式端口设计。
    - 认证: 通过 UL 248-13 认证,C-UR-US 认证,符合 IEC 60269-4 Class aR 标准。
    - 环保: 符合 RoHS 和 REACH 标准。
    - 操作温度范围: -55°C 至 +125°C。
    - 储存温度: 相对湿度 <65%,储存温度最高为 +35°C。
    - 产地: 墨西哥。

    3. 产品特点和优势


    - 最佳直流性能: 在直流电路中表现出色。
    - 高度限流能力: 快速限制电流,保护敏感设备。
    - 卓越的循环能力: 能够在反复短路条件下保持稳定的性能。
    - 全球认证: 包括 cURus、CCC、IEC 认证。
    - 直接母线安装设计: 方便安装,减少布线复杂性。
    - 可视化熔断指示: 可选配微动开关以指示熔断状态。
    - 低功耗设计: 减少能量损耗,提高效率。
    - 符合美国和加拿大标准: 满足不同地区的安全要求。
    - aR 类性能: 满足 IEC 60269-4 标准。

    4. 应用案例和使用建议


    - 电力转换设备: 如 UPS、逆变器、整流器、驱动器。
    - 直流系统: 如直流公共总线、直流注入制动。
    - 电池保护应用: 如储能系统。
    - 电动汽车充电站。
    - 加热器和电源供应。
    使用建议:
    - 在设计电力转换设备时,合理选择合适的额定电流和电压,以确保有效的保护。
    - 为了便于监控和维护,建议选用带有微动开关的产品。
    - 注意在高温环境下使用时要保证良好的散热效果。

    5. 兼容性和支持


    - 兼容性: 与现有的电源转换设备和其他电力设备具有良好的兼容性。
    - 支持和服务: Littelfuse 提供详细的安装指南和技术支持,确保客户能够正确使用和维护这些产品。

    6. 常见问题与解决方案


    - Q: 如何确认产品的使用寿命?
    - A: 根据产品的累计过电流和操作次数进行计算。
    - Q: 在高温环境下如何确保正常工作?
    - A: 请确保周围环境温度不超过额定温度范围,并采取适当的散热措施。
    - Q: 如何判断保险丝是否已经熔断?
    - A: 观察微动开关的状态,或使用万用表检测电阻。

    7. 总结和推荐


    综上所述,POWR-SPEED® 系列高速方形体保险丝以其高性能、可靠性和广泛的应用范围而受到行业青睐。无论是电力转换设备还是其他工业应用,这些保险丝都能提供可靠的保护,延长设备寿命。如果您正在寻找能够满足现代高功率应用需求的保险丝,强烈推荐使用 Littelfuse 的 POWR-SPEED® 产品系列。

PSR032FL1100Z参数

参数
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 225379A²S
额定电流 1.1KA
长*宽*高 51mm*60mm*66mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

PSR032FL1100Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR032FL1100Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR032FL1100Z PSR032FL1100Z数据手册

PSR032FL1100Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
