首页  >  产品百科  >  20106300021

20106300021

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.6A²S 中速熔断 Cartridge,Glass 630mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-20106300021
供应商: 海外现货
标准整包数: 1

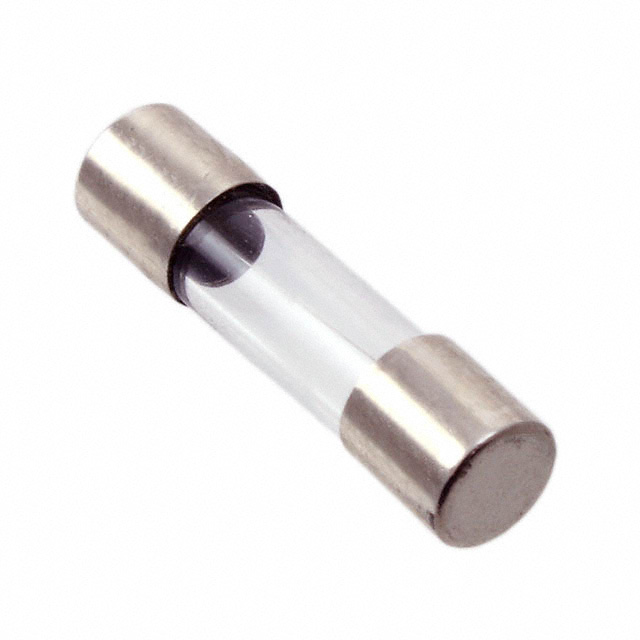

LITTELFUSE 熔断保险丝 20106300021

20106300021概述


    产品简介


    Littelfuse 作为电路保护解决方案的领先供应商,近期通过收购 WICKMANN 集团,进一步丰富了其产品线。其中,型号为 201 的微型熔断器以其卓越的性能和广泛的适用性备受瞩目。这类微型熔断器主要用于电路保护,通过快速切断电流来防止过载和短路,广泛应用于各类电器、通信设备、工业自动化系统等领域。

    技术参数


    - 额定电流范围:32mA 至 1.25A
    - 额定电压:250V AC
    - 温度范围:-25°C 至 +70°C(考虑降额)
    - 包装选项:
    - Bulk(1000 个/包)
    - Bulk(20 包,每包 10 个)
    - 带安装座的 Tape/Reel(1250 个/包),按需定制
    - 材料:
    - 管身:玻璃
    - 端帽:镀镍黄铜
    - 可选端帽:镀镍帽
    - 锡镀铜导线
    - 工作条件:
    - 相对湿度:≤ 75% 年均值,无冷凝,最大值:30 天内 95%
    - 振动抵抗:24 次循环,每次 15 分钟(频率 10-60Hz,振幅 0.75mm;频率 60-2000Hz,加速度 10g)
    - 可焊性:
    - 波峰焊接:260°C,≤ 3 秒
    - 手工焊接:350°C,≤ 1 秒
    - 焊接热抵抗力:260°C,10 秒
    - 重量:约 1.1 克(无引脚);约 2.1 克(带引脚)

    产品特点和优势


    - 可视化故障指示:熔断器断开后可通过目视确认故障状态。
    - 直接焊装或插件版本:提供多种安装方式,方便用户根据具体需求选择。
    - 全球供应:广泛的国际分销网络确保用户在全球范围内均可获得该产品。
    - 时间-电流特性:
    - 中速延时(M):标准 DIN 41571,T.2
    - 性能指标:
    - 额定电流的 1.5 倍至 4 倍:1 小时以上
    - 额定电流的 10 倍:小于 10 分钟
    - 熔断电流:40ms 至 2s
    - 熔断时间:5ms 至 90ms

    应用案例和使用建议


    该熔断器在多个行业中都有广泛应用,如家用电器、通信设备及工业自动化控制系统。例如,在一个常见的家用空调控制系统中,可以使用 201 系列熔断器来保护电路免受过载或短路的影响。
    使用建议:
    1. 正确选择熔断器:根据具体应用要求选择合适的额定电流。确保电路中所有相关设备的电流不超过所选熔断器的最大额定电流。
    2. 定期检查:对于经常使用且工作环境恶劣的设备,建议定期检查并更换熔断器以确保电路安全。
    3. 遵循安装指南:严格按照制造商提供的安装指南进行操作,确保熔断器安装正确并具有良好的接触。

    兼容性和支持


    201 系列熔断器具有广泛的兼容性,能够适用于大多数标准电路板设计。制造商提供了详细的安装和维护指南,以帮助用户顺利安装和维护产品。同时,公司提供技术支持,以解答用户在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题:熔断器频繁熔断。
    - 解决方法:检查电路是否有短路现象,或者负载电流是否超过熔断器的额定电流。
    - 问题:熔断器外观损坏。
    - 解决方法:检查熔断器是否有物理损伤或化学腐蚀,必要时更换新的熔断器。
    - 问题:无法正常焊接。
    - 解决方法:确保焊接温度和时间符合制造商规定的标准。

    总结和推荐


    综上所述,201 系列微型熔断器凭借其可靠的性能、多样化的安装方式以及广泛的应用场景,成为许多领域的优选产品。其独特的可视化故障指示功能更是大大提升了用户体验。因此,对于需要高效电路保护解决方案的用户来说,Littelfuse 201 系列熔断器是一个非常值得推荐的产品。

20106300021参数

参数
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.6A²S
额定电流 630mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

20106300021厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

20106300021数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 20106300021 20106300021数据手册

20106300021封装设计

查看详情并下载
Symbol
Footprint
3D Model
