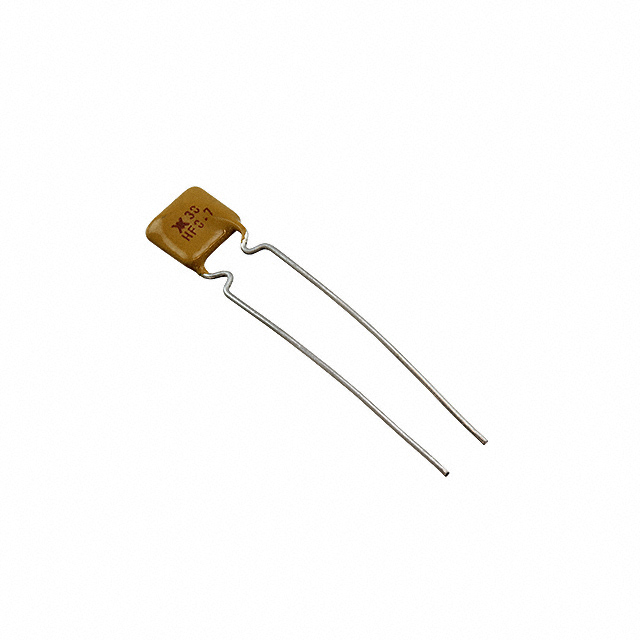

RHEF070-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 3.2s 1.4A 300mΩ 30V 800mΩ 40A 700mA 通孔安装 6.9mm*3mm*10.8mm
供应商型号: RHEF070-2HFTR-ND
供应商: Digi-Key
标准整包数: 2500
LITTELFUSE PTC可复位保险丝 RHEF070-2

RHEF070-2概述

    PolySwitch® PTC Devices RHEF070 技术手册

    1. 产品简介


    PolySwitch® RHEF070 是一款由 Littelfuse 公司生产的过电流保护装置(PTC 设备)。它是一种正温度系数热敏电阻,主要用于电路的过电流保护。该产品广泛应用于各类电子产品,如电源适配器、电动工具和家用电器等领域,以防止因电流过大导致的设备损坏或火灾事故。

    2. 技术参数


    - 电压:最大 30V DC
    - 电流:最大 40A
    - 绝缘材料:固化阻燃环氧聚合物,符合 UL94 V-0 要求
    - 引线材料:24 AWG 镀锡铜包钢
    - 标记:制造商标识、批次标识和型号标识
    - 尺寸:(具体见下表)

    | 尺寸项目 | 最小值(mm) | 最大值(mm) |
    |
    | A 6.9 |
    | B 10.8 |
    | C | 4.3 | 5.8 |
    | D | 7.6
    | E | 3.0
    - 性能等级
    - 持续工作电流:0.70A(25°C)
    - 初始电阻值:0.30Ω(25°C)
    - 跳闸时间:3.2 秒(25°C,3.5A)
    - 跳闸状态电阻:0.8Ω(25°C)
    - 跳闸后电阻最大值:1.4Ω(25°C)
    - 跳闸状态下功率消耗:1.4W(25°C)

    3. 产品特点和优势


    PolySwitch® RHEF070 的主要特点是其高过载保护能力和快速响应特性。它能够在短时间内将电流限制在安全范围内,有效防止电路过热和设备损坏。此外,该产品的设计确保其在高温和恶劣环境下依然能够可靠工作,适用于各种严苛的应用场合。

    4. 应用案例和使用建议


    PolySwitch® RHEF070 广泛应用于电源适配器、电动工具和家用电器等场合。例如,在电源适配器中,它可以作为电路保护元件,防止由于输入电压波动或负载变化引起的过电流。对于使用建议,建议在设计电路时预留一定的安全裕量,确保 PolySwitch® 在跳闸时不会频繁动作,从而延长其使用寿命。

    5. 兼容性和支持


    PolySwitch® RHEF070 符合 UL、CSA 和 TUV 认证标准,具备良好的兼容性。Littelfuse 公司为客户提供详尽的技术文档和支持服务,确保客户能够正确使用和维护该产品。此外,Littelfuse 提供全面的质保政策,保证产品质量和可靠性。

    6. 常见问题与解决方案


    - 问题 1:如何确定 PolySwitch® 是否已跳闸?
    - 解决方法:检查 PolySwitch® 的电阻值是否显著增加,如果是,则说明已经跳闸。

    - 问题 2:PolySwitch® 是否可以重复使用?
    - 解决方法:是的,PolySwitch® 可以在冷却后自动复位并重新工作,但需要注意其使用寿命和操作频率。

    - 问题 3:如何安装 PolySwitch®?
    - 解决方法:确保引线焊接牢固,避免短路和松动现象。

    7. 总结和推荐


    总体而言,PolySwitch® RHEF070 是一款性能稳定、易于使用的过电流保护装置。其独特的技术特性和广泛应用范围使其在市场上具有较强的竞争力。建议在需要高效过电流保护的应用场合使用该产品,以提高系统的可靠性和安全性。

RHEF070-2参数

参数
最大电压 30V
保持电流 700mA
跳闸电流 1.4A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 300mΩ
最大跳断后电阻值 800mΩ
跳闸时间 3.2s
长*宽*高 6.9mm*3mm*10.8mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

RHEF070-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RHEF070-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE RHEF070-2 RHEF070-2数据手册

RHEF070-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
