首页  >  产品百科  >  60R075XU

60R075XU

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 6.3s 1.5A 250mΩ 60V 600mΩ 40A 750mA 通孔安装 15mm*3.1mm*15mm
供应商型号: 60R075XU 涂标
供应商: 国内现货
标准整包数: 1

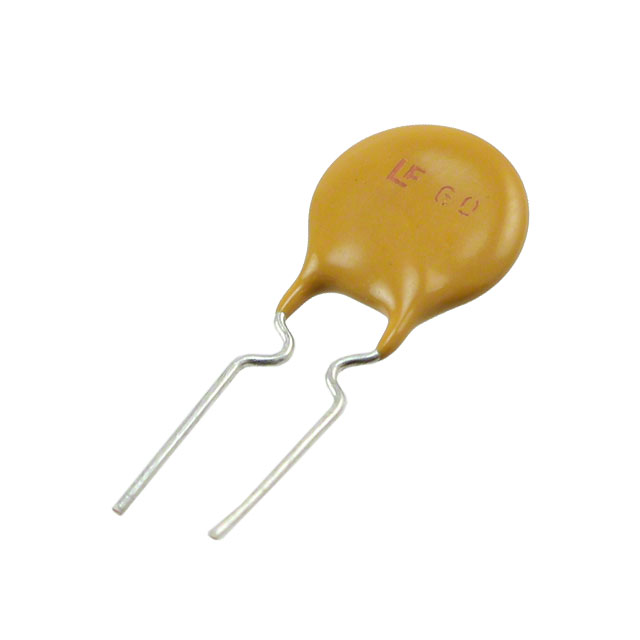

LITTELFUSE PTC可复位保险丝 60R075XU

60R075XU概述

    # POLY-FUSE® Resettable PTCs 技术手册

    产品简介


    基本介绍
    POLY-FUSE® 是一种复位式正温度系数热敏电阻(Polymeric Positive Temperature Coefficient Thermistor,简称 PTC),用于提供过电流保护。该系列尤其适用于电压不超过 60V 的应用,且在空间不是主要考虑因素时更为适用。POLY-FUSE® 产品广泛应用于计算机及外围设备、USB 端口和外设、IEEE1394 端口、电机保护、通用电子设备、汽车应用以及工业控制系统等领域。
    主要功能
    POLY-FUSE® 具备可复位的过流保护功能,可以自动恢复到正常工作状态,无需更换部件,大大降低了维护成本。
    应用领域
    - USB 端口和外设
    - IEEE1394 端口
    - 计算机及其外围设备
    - 电机保护
    - 一般电子产品
    - 汽车应用
    - 工业控制设备
    - 变压器保护

    技术参数


    电气特性
    - 最大额定电压 (V max):60 Vdc
    - 最大额定电流 (I max):40 A
    - 最大功率耗散 (P d):范围从 0.38 W 到 15.6 W
    - 最小/典型/最大电阻值 (R min / R typ / R 1max):从 0.51 Ω 到 8.000 Ω 不等
    - 额定保持电流 (I hold):范围从 0.10 A 到 3.75 A
    - 额定触发电流 (I trip):范围从 0.20 A 到 7.50 A
    工作环境
    - 工作温度范围:-40°C 至 +85°C
    - 设备表面最高温度(故障状态下):125°C
    - 湿度老化测试:+85°C,85% RH,1000 小时,典型电阻变化 ±5%
    - 被动老化测试:+85°C,1000 小时,典型电阻变化 ±5%
    物理特性
    - 引脚材料:直径 0.20-0.40mm 为镀锡铜包钢,直径 0.50-3.75mm 为镀锡铜
    - 绝缘材料:固化、阻燃环氧聚合物,符合 UL 94V-0 要求
    - 标记:含 'LF'、电压、电流额定值和日期代码

    产品特点和优势


    独特功能
    - 快速响应时间:可在短时间内快速检测并响应过电流事件。
    - 环保材料:RoHS 合规,无铅且不含卤素。
    - 兼容性强:可用于多种应用,如计算机设备、汽车电子、工业控制等。
    - 可靠性高:通过各种环境测试,确保在各种条件下稳定运行。
    市场竞争力
    - 自动复位功能:降低维护成本,提高系统可靠性。
    - 多电压等级选择:提供从 0.10A 到 3.75A 不同电流等级的产品,以满足不同应用场景的需求。
    - 高效保护:能够承受高达 60V 的电压和 40A 的电流,提供可靠的电路保护。

    应用案例和使用建议


    应用案例
    - USB 设备:为 USB 端口和外设提供过电流保护。
    - 计算机和周边设备:防止因过载导致的损坏。
    - 工业控制设备:在严苛环境下提供可靠的过电流保护。
    使用建议
    - 电路设计建议:确保电路中有足够的散热空间,避免机械应力对设备造成损害。
    - 安装注意事项:安装时要确保引脚之间有足够的间距,避免短路风险。
    - 测试验证:在实际应用前,务必在实验室环境中验证设备性能。

    兼容性和支持


    兼容性
    - POLY-FUSE® 产品兼容广泛的电路设计和应用需求,包括 USB 设备、计算机设备、工业控制设备等。
    - 支持各种包装方式,如散装和带状包装。
    厂商支持
    - Littelfuse 提供详尽的技术文档和应用指南,帮助用户更好地理解和使用该产品。
    - 提供详细的尺寸和包装规格信息,方便采购和库存管理。

    常见问题与解决方案


    问题及解决方案
    - 问题 1:设备在高温环境下表现不佳。
    - 解决方法:确认设备的工作温度不超过 85°C,必要时增加散热措施。
    - 问题 2:设备在使用过程中出现电阻变化。
    - 解决方法:检查设备是否暴露在不适当的化学物质或溶剂中,遵循正确的操作指南以延长使用寿命。
    - 问题 3:设备无法正确复位。
    - 解决方法:检查电路连接是否正确,确保负载电流不超过额定值。

    总结和推荐


    综合评估
    POLY-FUSE® 60R 系列复位式正温度系数热敏电阻凭借其快速响应、高可靠性、环保特性以及广泛的适用性,在众多应用中表现出色。其出色的过电流保护功能使其成为计算机、汽车电子、工业控制等领域不可或缺的保护组件。
    推荐
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐 POLY-FUSE® 60R 系列作为您的过电流保护解决方案。无论是新项目开发还是现有系统的升级,POLY-FUSE® 都是一个值得信赖的选择。

60R075XU参数

参数
保持电流 750mA
跳闸电流 1.5A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 250mΩ
最大跳断后电阻值 600mΩ
跳闸时间 6.3s
最大电压 60V
长*宽*高 15mm*3.1mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

60R075XU厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

60R075XU数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 60R075XU 60R075XU数据手册

60R075XU封装设计

查看详情并下载
Symbol
Footprint
3D Model
