0FHZ0005Z

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Bolt Down 400A 底座安装,支架安装,螺纹安装
供应商型号: 0FHZ0005Z
供应商: Master
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 0FHZ0005Z

0FHZ0005Z概述


    产品简介

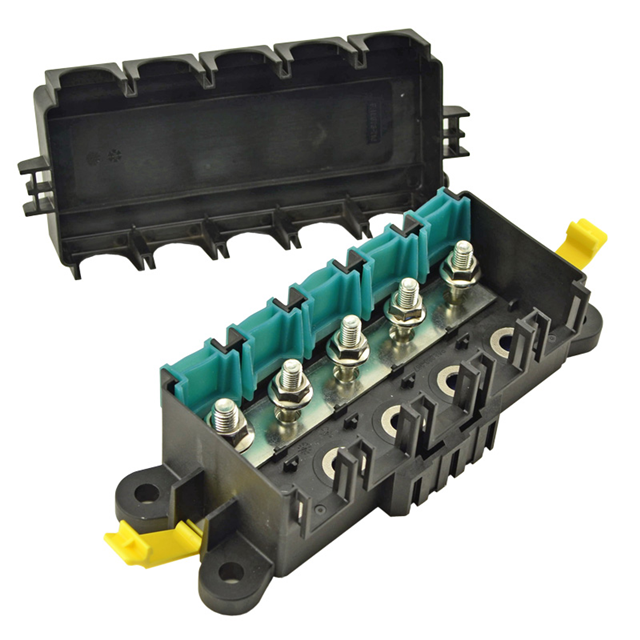

    ZCASE® FHZ 系列保险丝座是专为初级高电流电源分配设计的模块化装置。该系列包含五孔和七孔两种型号,适用于多种汽车电源分配模块(PDM)配置。通过不同的连接方式和可配置的螺纹孔尺寸(M6、M8 或 M10),用户可以灵活组装和配置这些保险丝座,从而适应各种需求。此外,防护盖的设计可以防止灰尘进入后部接线盒并保护保险丝免受异物损坏。

    技术参数


    - 额定电压: 最大80V DC
    - 连续电流: 400A
    - 可用保险丝等级: 40-600A
    - 配件: 螺栓、汇流条、链带、防尘盖
    - 尺寸:
    - 五孔:217mm x 58.50mm x 85.65mm
    - 七孔:281mm x 58.55mm x 85.7mm
    - 接触温度范围: -40°C 至 105°C
    - 连接方式: M6、M8 和 M10 锚固连接
    - 材料:
    - 基座盖:黑色 FR530
    - 防尘盖:绿色硅橡胶
    - 链带:黑色硅橡胶
    - 底盖:蓝色 PA66
    - 最大主输入: 400A
    - M8 安装扭矩: 12-15 Nm
    - 最大导线尺寸: 105 mm² 或 AWG 4/0

    产品特点和优势


    - 灵活性: 多种连接选项和可调节的螺纹孔大小可以提高装配过程中的错误预防(poka-yoke)。
    - 多样性: 可以使用多种规格的保险丝(如MIDI范围和MEGA范围),这为应用提供了更多的可能性。
    - 耐久性: 不锈钢螺母可以采用高速螺母运行器安装,而防腐涂层确保了长期使用的可靠性。
    - 防护功能: 防尘盖和防护盖能够有效防止灰尘和其他异物侵入,保护内部组件。

    应用案例和使用建议


    ZCASE® FHZ 系列保险丝座广泛应用于重型车辆、农业机械及建筑设备等领域。例如,在重卡中,这类保险丝座可用于实现高效稳定的电源管理。对于实际应用,建议确保所有连接都符合规范,避免过载现象的发生。在安装时,务必使用指定的扭矩值进行紧固,确保电气连接的稳定性和安全性。

    兼容性和支持


    - 兼容性: ZCASE® FHZ 系列保险丝座支持 M6、M8 和 M10 螺纹孔,与不同规格的螺栓完美匹配,方便安装与更换。
    - 厂商支持: Littelfuse 提供全面的技术文档和支持服务,包括详细的安装指南、维护手册和故障排除指南。

    常见问题与解决方案


    - 问题: 在紧固螺栓时发现连接处松动。
    - 解决方案: 使用规定扭矩值重新紧固螺栓,并确保所有连接点都达到标准。
    - 问题: 保险丝在未达到额定电流时便烧断。
    - 解决方案: 检查电路是否存在短路或过载现象,必要时更换适合当前电流需求的保险丝。
    - 问题: 保险丝座内部有灰尘积聚。
    - 解决方案: 定期清洁防尘盖并检查是否有损坏,及时更换损坏部件。

    总结和推荐


    总体来看,ZCASE® FHZ 系列保险丝座具有高度的灵活性、多样性和可靠性,尤其适用于重型车辆、农业机械及建筑设备等行业。该系列产品不仅提供广泛的配置选项,还具备强大的防护功能,能够在恶劣环境中保持高效运行。鉴于其优异的表现,我们强烈推荐在上述应用场景中使用此款保险丝座。

0FHZ0005Z参数

参数
保险丝类型 Bolt Down
额定电流 400A
保险丝座类型 支座
安装方式 底座安装,支架安装,螺纹安装
零件状态 在售
包装方式 散装

0FHZ0005Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0FHZ0005Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 0FHZ0005Z 0FHZ0005Z数据手册

0FHZ0005Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
