THD7621C

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-THD7621C
供应商: 海外现货
标准整包数: 1

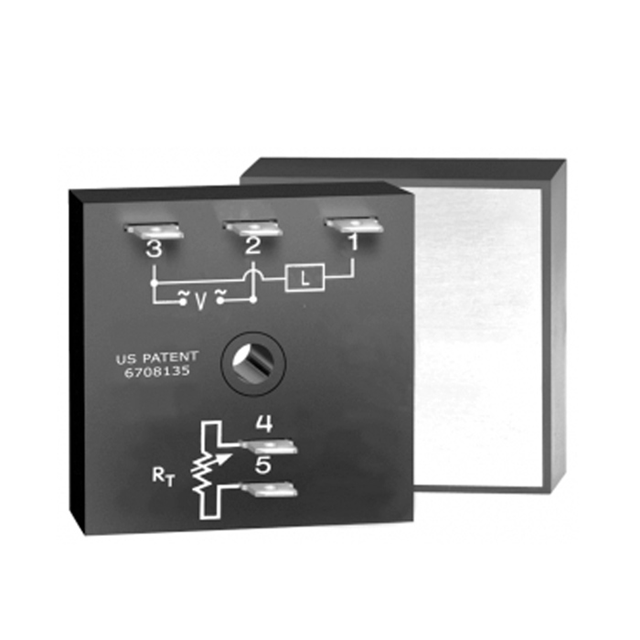

LITTELFUSE 其他工具 THD7621C

THD7621C概述


    产品简介


    THD2系列时间延迟继电器是一款将精确的定时电路与高功率固态开关相结合的电子元器件。它能够在不依赖接触器的情况下直接控制电机、灯泡和加热器,适用于多种工业应用场景。THD2系列以其小巧的设计、易于使用的特性及成本效益显著的特点,为原始设备制造商(OEM)提供了极大的灵活性。它通过微控制器实现精确的时间控制,适合需要高精度定时的应用场合。

    技术参数


    以下是THD2系列的技术规格和性能参数:
    - 输入电压:24VAC、120VAC、230VAC,允许±20%波动。
    - 输出类型:固态,最大负载电流分别为6A、10A、20A,最大瞬时电流可达60A、100A、200A。
    - 时间延迟范围:0.1秒至1000分钟,分为6个可调范围或固定模式。
    - 重复精度:±0.5%或±20ms(取较大值),工厂校准误差≤±1%。
    - 复位时间:≤150ms。
    - 工作温度范围:操作温度为-40°C至60°C,存储温度为-40°C至85°C。
    - 保护电路:完全封装,绝缘电阻≥100MΩ,耐压≥2000V RMS。
    - 尺寸:高度50.8mm,宽度50.8mm,深度38.4mm。
    - 重量:约3.9盎司(111克)。

    产品特点和优势


    THD2系列时间延迟继电器具有以下独特功能和优势:
    1. 精准定时:采用微控制器设计,确保时间控制的精确性,重复精度高达±0.5%,远超行业标准。
    2. 高可靠性:无活动部件,全部固态封装,可有效防止机械磨损、电弧现象及恶劣环境影响。
    3. 多功能集成:支持外部或内置调节,能够适应各种复杂的定时需求。
    4. 灵活设计:紧凑型设计,便于嵌入式应用;同时提供丰富的配件选择,如面板安装电位器、快速连接终端等,以满足不同场景需求。
    5. 宽电压范围:支持全球通用电压输入(24VAC、120VAC、230VAC),并具有较高的电压容差。

    应用案例和使用建议


    应用案例
    THD2系列广泛应用于以下场景:
    - 工业设备的启动延时控制。
    - 照明系统中的间隔照明控制。
    - 加热设备的定时开启与关闭。
    使用建议
    - 在需要较长延迟时间时,建议根据时间延迟图表选用合适的外部电阻值。
    - 为避免过热,应确保继电器安装在金属散热表面上,并涂抹散热化合物。
    - 配合配件如Versa-Pot电位器和Quick Connect端子,可以简化安装流程并提高灵活性。

    兼容性和支持


    THD2系列与多种电气设备和控制系统兼容,支持24VAC、120VAC和230VAC电压输入,满足国际通用标准。此外,Littelfuse公司提供全面的技术支持和售后服务,包括产品定制服务和专业培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出无法切换到“ON”状态 | 检查输入电压是否符合要求;确认接线是否正确。 |
    | 设备运行时过热 | 确保安装表面已涂抹散热化合物并使用金属散热板。 |
    | 时间延迟不准确 | 调整外部电阻值或重新校准内部设置。 |

    总结和推荐


    THD2系列时间延迟继电器凭借其卓越的精度、可靠的性能和广泛的应用场景,在工业自动化领域具有很高的市场竞争力。其无活动部件的设计大大延长了使用寿命,且体积小巧便于集成。无论是对于需要定时控制的工业设备还是日常照明和加热系统,THD2系列都是一款值得信赖的产品。因此,强烈推荐此产品用于需要精准定时的场合。
    如果您正在寻找一款可靠、经济且高效的定时解决方案,THD2系列无疑是一个理想的选择。联系Littelfuse获取更多定制化支持,助您打造更完善的系统解决方案。

THD7621C参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

THD7621C厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

THD7621C数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE THD7621C THD7621C数据手册

THD7621C封装设计

查看详情并下载
Symbol
Footprint
3D Model
