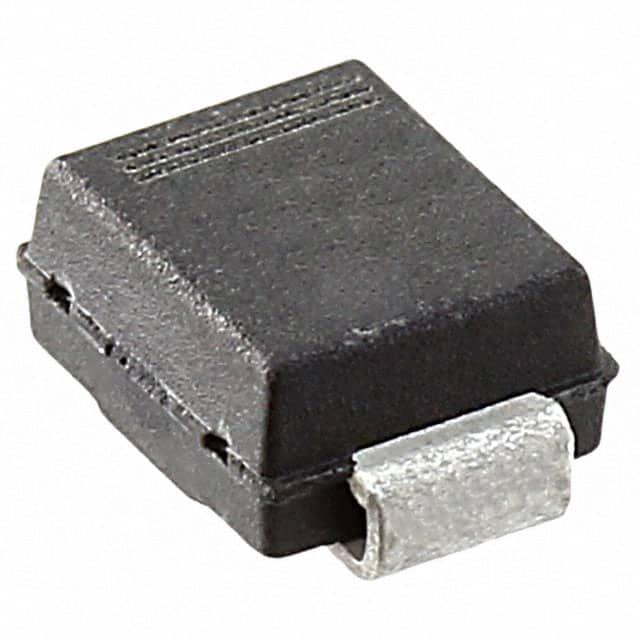

PLED6US

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 16V 16V SMB(DO-214AA) 贴片安装
供应商型号: ZT-PLED6US
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 PLED6US

PLED6US概述

    PLED Unidirectional Series Open LED Protectors 技术手册

    1. 产品简介


    PLED Unidirectional Series(PLEDxUx系列) 是一种专门用于保护LED灯串的电子元器件。它主要用于户外LED照明应用,如路灯、室外标识牌、飞机跑道照明和路边警示灯等。当LED灯串中的一个LED发生开路故障时,PLED可以提供旁路路径,使剩余的LED能够继续正常工作。此外,它还能提供反向电池或电源极性保护。

    2. 技术参数


    - 额定电压 (VDRM):6V 至 35V
    - 额定电流 (IF):1.0A 至 2.0A
    - 最大击穿电压 (VBR):16V 至 50V
    - 峰值脉冲电流 (Ipp):1.0A 至 2.0A
    - 热阻 (RθJA):DO-214AA:901°C/W;QFN:1201°C/W
    - 存储温度范围 (TS):-65°C 至 +150°C
    - 工作温度范围 (TJ):-40°C 至 +150°C

    3. 产品特点和优势


    - 快速开关:能够迅速响应并提供保护。
    - 自动复位:经过一次电源循环后自动恢复。
    - 多种封装选择:可选标准的DO-214AA和低轮廓的QFN封装。
    - 工业照明兼容:适合严苛的工业环境。
    - 支持PWM频率高达10kHz:适用于各种PWM控制电路。
    - RoHS合规且无卤素:符合环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 路灯照明系统
    - 道路边警示灯
    - 机场跑道照明
    - 商业标识牌
    使用建议:
    - 确保选择适合特定LED功率的PLED型号(1W至3W)。
    - 在设计电路时考虑散热问题,确保PLED的工作温度不超过规定范围。
    - 对于高密度PCB布局,推荐使用QFN封装以节省空间。

    5. 兼容性和支持


    兼容性:
    - 适用于具有3V正向特性的1W至3W LED。
    - 支持标准FR-4或铝基板材料。
    - 兼容PWM频率最高可达10kHz。
    支持:
    - 文档和资料可通过制造商官网获取。
    - 客户服务和技术支持由Littelfuse提供。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯串中一个LED失效,其他LED不亮 | 检查是否PLED已经自动旁路故障LED。确认PLED未损坏,如需更换,请选用同型号的PLED。 |
    | PLED工作温度过高 | 检查散热措施,适当增加散热片或改进电路设计以降低功耗。 |
    | PLED自动复位时间过长 | 确认PLED是否已损坏或参数设置不当。 |

    7. 总结和推荐


    总结:
    - PLED Unidirectional Series 是一款高效的LED保护器件,特别适用于需要高可靠性的户外照明应用。
    - 其快速开关能力和自动复位功能显著提升了系统的可靠性。
    - 多种封装选项提供了灵活性,适合不同设计需求。
    推荐:
    - 对于希望提高户外LED照明系统可靠性的设计师和工程师,我们强烈推荐使用PLED Unidirectional Series。它的多功能性和适用性使其成为市场上极具竞争力的产品。

PLED6US参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 16V
击穿电压 16V
峰值脉冲电流 -
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
