0232010.MX125P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 290.665A²S 中速熔断 Cartridge,Glass 10A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 576-0232010.MX125P
供应商: Mouser
标准整包数: 1

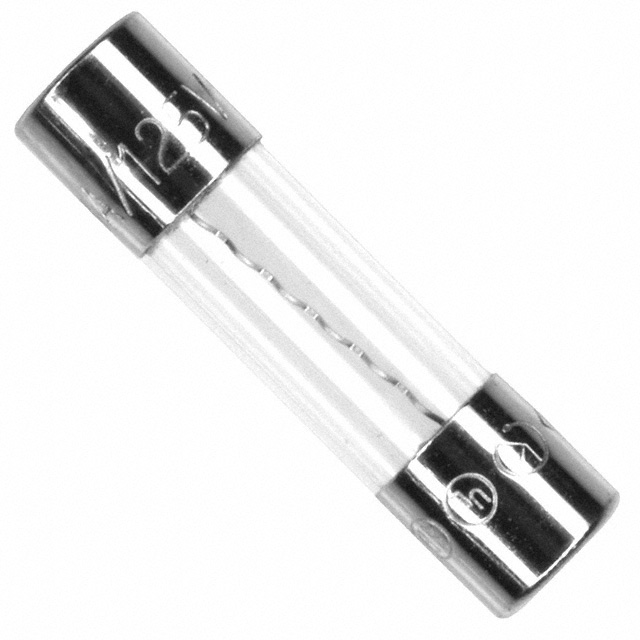

LITTELFUSE 熔断保险丝 0232010.MX125P

0232010.MX125P概述

    # Littelfuse 232 系列 5×20 mm 中速熔断器技术手册

    产品简介


    Littelfuse 232 系列是一款采用玻璃外壳设计的 5×20 mm 中速熔断器,专为满足日本《电安法》(DENAN)附录 3 的技术要求而设计。此系列熔断器分为引线型和无引线型两种形式,适用于家用电器或终端设备中作为部件或内部电路的辅助保护装置。该系列产品具有 RoHS 合规性和无铅特性,适合多种应用场景。
    主要功能
    - 提供快速响应的过流保护。
    - 符合国际标准,便于集成到全球电子产品中。
    应用领域
    - 家用电器:如冰箱、洗衣机等。
    - 工业控制设备:提供电路保护。
    - 通信设备:确保关键电路的安全运行。

    技术参数


    | 参数名称 | 描述 |

    | 额定电流范围 | 1A 至 10A |
    | 额定电压 | 125/250 VAC |
    | 断路能力 | 10 kA(125VAC),300A(125VAC,8A 和 10A) |
    | 最小熔断时间 | 130%-1 小时,最大熔断时间为 200% 额定电流下 2 分钟 |
    | 冷态电阻 | 0.0059 至 0.0923 欧姆 |
    | 冲击强度 | 符合 MIL-STD-202 方法 211 标准 |

    产品特点和优势


    - 中速响应:能够在短时间内切断异常电流,同时避免对正常工作产生影响。
    - 环境友好:符合 RoHS 标准,采用无铅设计。
    - 高可靠性:通过多重测试验证,确保在恶劣条件下的稳定表现。
    - 广泛应用:适用于各种需要精确保护的场合。

    应用案例和使用建议


    典型应用案例
    - 家用电器:在冰箱压缩机电路中,用于防止因过载导致的损坏。
    - 工业控制设备:保护电机启动器等敏感组件不受瞬态电流冲击。
    使用建议
    - 在安装前,务必根据具体应用需求选择合适的额定值。
    - 对于频繁通断的工作环境,建议增加额外的保护措施以延长使用寿命。

    兼容性和支持


    兼容性
    232 系列熔断器可与其他 Littelfuse 提供的标准配件完美搭配使用,例如:
    - 345-ISF 面板安装抗震式熔断器座
    - 646 PC 板安装微型熔断器座
    厂商支持
    Littelfuse 提供详尽的技术文档和支持服务,帮助客户解决任何技术难题。如有特殊需求,可以直接联系工厂获取定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁熔断 | 检查负载是否超出额定范围,调整负载或更换更高额定值的熔断器。 |
    | 熔断器安装后不导通 | 确认连接正确,检查焊接质量或更换新的熔断器。 |
    | 温度过高 | 确保良好的散热条件,必要时减少工作负荷或改进冷却系统。 |

    总结和推荐


    综合评估
    Littelfuse 232 系列 5×20 mm 中速熔断器凭借其高性能、高可靠性和广泛的适用性,在众多电子元器件中脱颖而出。它不仅能够有效保护电路免受过电流的危害,还能适应复杂多变的应用场景。
    推荐意见
    强烈推荐此款熔断器用于需要高精度保护的应用场合。无论是家庭还是工业领域,这款产品都能提供卓越的表现和服务。对于寻求高性能和可靠性的工程师来说,这无疑是一个理想的选择。

0232010.MX125P参数

参数
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 290.665A²S
额定电流 10A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0232010.MX125P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0232010.MX125P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0232010.MX125P 0232010.MX125P数据手册

0232010.MX125P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1155 ¥ 9.426
10+ $ 1.0396 ¥ 8.7846
25+ $ 0.8602 ¥ 7.2687
100+ $ 0.6864 ¥ 5.8001
250+ $ 0.6566 ¥ 5.5486
500+ $ 0.5562 ¥ 4.6999
1000+ $ 0.5292 ¥ 4.4717
库存: 288
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.42
