80711000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 300V 19.8A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1A 通孔安装 12.4mm*6.4mm*9.2mm
供应商型号: CGC-80711000000
供应商: 海外现货
标准整包数: 1

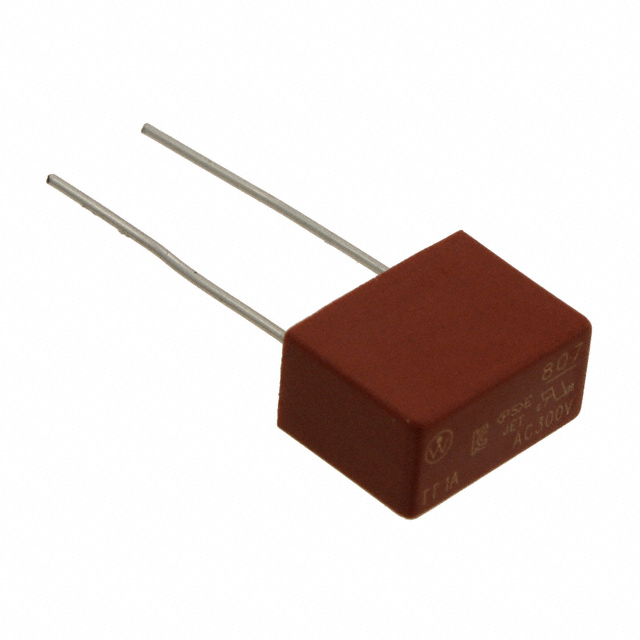

LITTELFUSE 熔断保险丝 80711000000

80711000000概述


    产品简介


    807系列时间延时熔断器是一款微型的时间延时型保险丝,主要用于过电流保护。这款熔断器广泛应用于消费电子产品、电源供应系统和工业控制器等领域,以确保这些设备的安全运行。

    技术参数


    - 认证机构:UL/CSA/NMX 248-1, UL/CSA/NMX 248-14, DENAN Appendix 3, K60127-1, K60127-4
    - 额定电流范围:0.8 A - 6.3 A
    - 电压等级:300V
    - 分断能力:100A @ 300VAC
    - 耐温范围:-40˚C 至 +125˚C
    - 操作温度:-40˚C至+125˚C(考虑重定级)
    - 工作湿度:相对湿度 75%(年平均),最大值 95%
    - 振动耐受性:24次,每次15分钟,振动频率为10-60Hz时振幅为0.75mm,频率为20-2000Hz时加速度为10g
    - 材料:基座/盖子为棕色阻燃聚酰胺,针脚为镀锡铜
    - 焊接强度:10N(IEC 60068-2-21)

    产品特点和优势


    807系列时间延时熔断器具有以下特点和优势:
    - 低内阻:减少了PCB空间需求,提高了可靠性。
    - 高浪涌耐受性:由于拥有较高的i²t值,能够更好地承受浪涌电流。
    - 环保合规:无铅、无卤素且符合RoHS标准。
    - 多版本可选:提供直接焊接或插接式版本。
    - 抗冲击外壳:确保了安全使用。

    应用案例和使用建议


    应用案例
    该熔断器广泛应用于电池充电器、消费电子产品、电源供应系统及工业控制器。具体如下:
    - 电池充电器:用于充电电路中的过流保护。
    - 消费电子产品:如手机、平板电脑等设备,用于过载保护。
    - 电源供应系统:为各种电源提供安全防护。
    - 工业控制器:用于保护工业设备免受过电流的影响。
    使用建议
    为了确保最佳效果,在安装和使用过程中应注意以下几点:
    - 温度重定级:当环境温度超过60℃时,需要对额定电流进行适当调整。
    - 合理焊接:建议采用波峰焊,预热温度在100°C到150°C之间,预热时间为60-180秒,焊点温度不超过260°C,焊接时间为2-5秒。
    - 注意焊接方式:不推荐使用红外或对流回流焊接工艺。

    兼容性和支持


    807系列熔断器已获得多项认证,适用于多种电气标准和规范。Littelfuse公司提供完善的售后服务和技术支持,确保客户能够顺利应用该产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决方案:增加焊接时间和温度,确保充分熔合。
    2. 问题:熔断器在较低温度下出现误动作。
    - 解决方案:根据环境温度重新计算并选择合适的熔断器型号。
    3. 问题:安装后发现焊接点出现开裂。
    - 解决方案:检查焊接质量,必要时重新焊接。

    总结和推荐


    综上所述,807系列时间延时熔断器凭借其出色的耐热性、抗震性以及环保特性,在消费电子、工业控制等多个领域表现出色。同时,它具备较高的分断能力和优良的浪涌耐受性,使其在复杂环境中依然能够可靠工作。因此,强烈推荐在需要高可靠性的场合中使用此产品。

80711000000参数

参数
熔断电流 -
额定电压-AC 300V
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 19.8A²S
额定电流 1A
长*宽*高 12.4mm*6.4mm*9.2mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

80711000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

80711000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 80711000000 80711000000数据手册

80711000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
