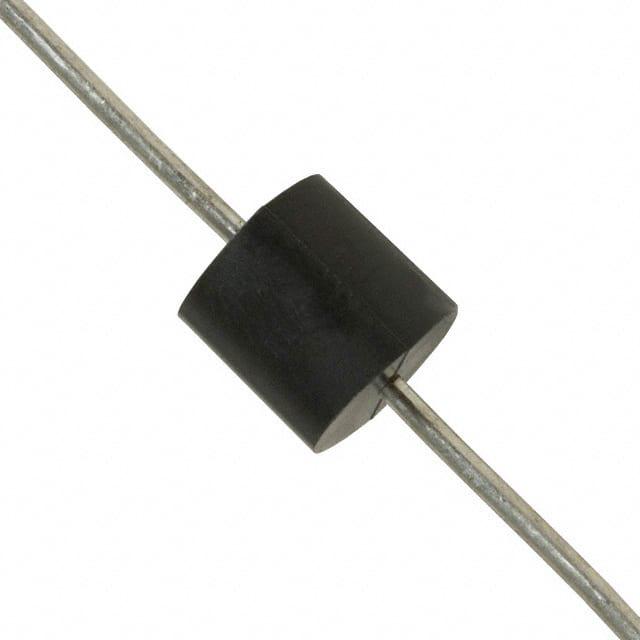

TP5KP17CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 17V 双向 5KW 184.8A 27.6V 18.9V P-600-2 通孔安装
供应商型号: 576-TP5KP17CA
供应商: Mouser
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 TP5KP17CA

TP5KP17CA概述


    产品简介


    TP5KP系列TVS二极管是一款高性能的瞬态电压抑制器,专为保护敏感电子设备免受雷击及其他瞬态电压事件影响而设计。这些二极管适用于电信、计算机、工业和消费电子等广泛应用领域,特别适合用于保护I/O接口、VCC总线和其他易受损害的电路。

    技术参数


    - 峰值脉冲功率耗散:在10/1000μs测试波形下可达5kW。
    - 稳态功率耗散:在无限热沉和75°C条件下可达8.0W。
    - 单半正弦波前向浪涌电流:8.3ms脉宽下可达400A。
    - 单向最大瞬态前向电压:100A时为3.5V。
    - 工作结温范围:-55°C到150°C。
    - 存储温度范围:-55°C到175°C。
    - 典型热阻(结至引脚):8.0°C/W。
    - 典型热阻(结至环境):40°C/W。

    产品特点和优势


    TP5KP系列具有多项显著优势,包括:
    - 快速响应时间:通常在0到VBRmin之间小于1.0ps。
    - 优秀的箝位能力:在瞬态电压抑制方面表现出色。
    - 高可靠性应用:通过AEC-Q101认证,适用于汽车和高可靠性应用。
    - 耐热焊锡回流:可承受最高260°C的焊锡温度。
    - 符合环保要求:无卤素、RoHS合规,Pb-Free。

    应用案例和使用建议


    应用案例
    TP5KP系列广泛应用于各种场合,如电源线、信号线、USB端口等的保护。例如,在汽车电子系统中,TP5KP系列可以有效防止汽车点火系统产生的瞬态电压对车载电子设备造成损害。
    使用建议
    1. 安装位置选择:建议将TP5KP二极管尽可能靠近被保护电路的输入端,以减少线路电感和杂散电容的影响。
    2. 布局优化:在PCB布局时,尽量缩短与被保护电路之间的连线长度,避免不必要的电感。
    3. 散热管理:确保良好的散热路径,特别是在高功耗应用中。

    兼容性和支持


    TP5KP系列适用于多种标准的PCB组装工艺,包括传统的焊接和回流焊。Littelfuse公司提供了详尽的技术支持文档和工程师服务,帮助用户进行正确的安装和调试。

    常见问题与解决方案


    - 问题1:如何正确选择合适的TVS二极管?
    - 解决方案:根据待保护电路的最大工作电压和预期瞬态电压选择合适的VBR值。例如,如果最大工作电压为12V,则选择VR值略高于此值的TVS二极管。
    - 问题2:如何判断TVS二极管已经损坏?
    - 解决方案:检查二极管两端的电压是否超出正常范围。如果测量到的电压异常高,则可能表明TVS二极管已经失效。

    总结和推荐


    综上所述,TP5KP系列TVS二极管以其卓越的性能和可靠的设计,成为了保护敏感电子设备的理想选择。它不仅能够有效抵御瞬态电压冲击,还能提供出色的箝位能力和快速响应时间。对于需要高度可靠性的应用场合,如汽车电子、工业控制和通信设备,TP5KP系列是不二之选。强烈推荐此产品用于各类瞬态电压保护需求。

TP5KP17CA参数

参数
峰值脉冲电流 184.8A
峰值脉冲功率 5KW
极性 双向
工作电压 17V
箝位电压 27.6V
击穿电压 18.9V
P600,Axial
通用封装 P-600-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
