0215016.MRET1P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 1408A²S 慢速熔断 Cartridge,Ceramic 16A 插件,D5.8XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 0215016.MRET1P
供应商: 国内现货
标准整包数: 1000

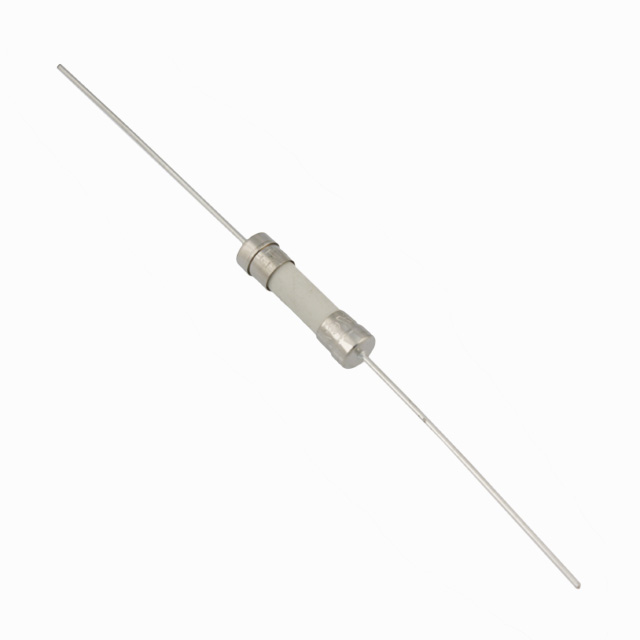

LITTELFUSE 熔断保险丝 0215016.MRET1P

0215016.MRET1P概述

    文章:Littelfuse 215系列时间延迟熔断保险丝技术手册

    产品简介


    Littelfuse 215系列是适用于全球市场的5×20毫米时间延迟陶瓷体保险丝。它们按照IEC国际标准设计,以满足全球范围内各种应用的需求。这些保险丝被广泛用于电器或利用设备中作为补充保护,提供针对组件或内部电路的个体保护。通过高断路能力及符合IEC 60127-2标准的特性,215系列旨在为设备提供可靠且稳定的保护。

    技术参数


    | 额定电流 | 断开容量 | 最小断开时间 | 最大断开时间 |
    ||
    | 0.125A - 0.800A | 1500A @ 250VAC | 25秒 | 80秒 |
    | 1A - 3.15A | 1500A @ 250VAC | 0.75秒 | 80秒 |
    | 4A - 6.3A | 1500A @ 250VAC | 0.75秒 | 80秒 |
    | 8A - 20A | 1500A @ 250VAC | 0.75秒 | 80秒 |
    电气特性
    - 熔断特性:
    - 150%额定电流:最小断开时间为1分钟
    - 210%额定电流:最大断开时间为30分钟
    - 275%额定电流:最小断开时间为0.25秒,最大断开时间为80秒
    - 400%额定电流:最小断开时间为0.05秒,最大断开时间为5秒
    - 1000%额定电流:最小断开时间为0.005秒,最大断开时间为0.15秒
    工作环境
    - 工作温度范围:-55℃至+125℃
    - 终端强度:MIL-STD-202, Method 211, Test Condition A
    - 焊接能力:MIL-STD-202 Method 208

    产品特点和优势


    - 全球适用性:按照IEC国际标准设计,适合全球使用。
    - 高断路能力:达到1500A @ 250VAC,确保在过载情况下迅速断开电路。
    - RoHS合规性:无铅材料,符合环保要求。
    - 时间延迟特性:能够承受瞬态浪涌电流,保护敏感组件不受瞬间冲击影响。

    应用案例和使用建议


    215系列广泛应用于家电和工业设备中,用于补充保护。例如,在洗衣机或微波炉等家用电器中,215系列保险丝可以为电机和其他关键组件提供过流保护。
    使用建议:
    - 在焊接过程中,建议预热温度最低100℃,最高150℃,预热时间60-180秒。
    - 使用波峰焊接时,焊料温度不超过260℃,焊料停留时间2-5秒。
    - 手工焊接时,烙铁温度350℃±5℃,加热时间不超过5秒。

    兼容性和支持


    215系列与各种标准设备和组件兼容,用户可以在全球范围内找到相应的接口和配件。Littelfuse提供了全面的技术支持和售后服务,确保用户能够在应用过程中获得最佳体验。

    常见问题与解决方案


    - Q:如何判断保险丝是否损坏?
    - A:检查保险丝是否熔断。如果外壳变形或内部金属断裂,即表示保险丝已损坏。
    - Q:如何正确安装保险丝?
    - A:在安装前确保设备电源已关闭,并遵循上述焊接和组装建议进行操作。

    总结和推荐


    Littelfuse 215系列时间延迟熔断保险丝以其出色的断路能力和时间延迟特性,在全球市场中表现出色。无论是在家用电器还是工业设备中,它都能为用户提供可靠的过流保护。根据其优异的性能和广泛的应用范围,强烈推荐使用这款产品。

0215016.MRET1P参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 1408A²S
额定电流 16A
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.8XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0215016.MRET1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0215016.MRET1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0215016.MRET1P 0215016.MRET1P数据手册

0215016.MRET1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.088
2000+ ¥ 5.0032
4000+ ¥ 4.9184
8000+ ¥ 4.8336
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5088
