03560010Z

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 10 无 15A 底座安装,螺纹安装
供应商型号: ZT-03560010Z
供应商: 海外现货
标准整包数: 1

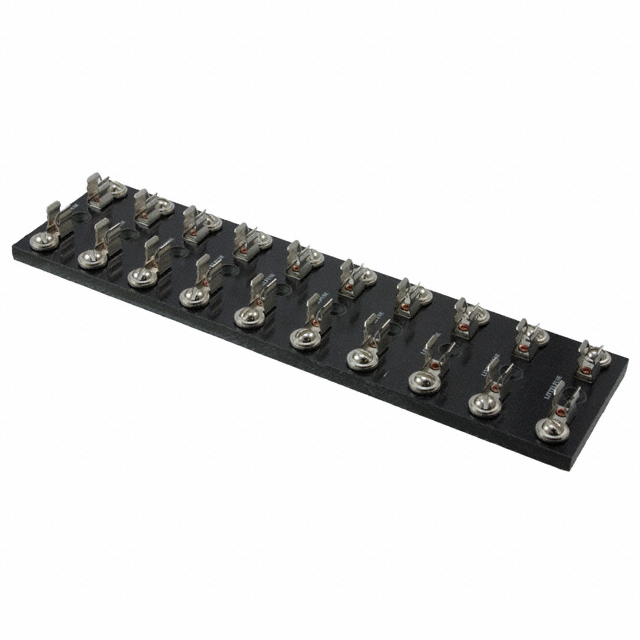

LITTELFUSE 断路器 03560010Z

03560010Z概述

    电子元器件产品技术手册:Cartridge Fuse Blocks

    产品简介


    本技术手册介绍了Littelfuse公司的Cartridge Fuse Blocks(保险丝块),这是一种用于电力系统中保护电路免受过载和短路损害的重要组件。该产品适用于多种工业和商业应用,如电力分配系统、电机控制中心和开关柜。通过提供精确的电流保护,Cartridge Fuse Blocks确保电路的安全运行。

    技术参数


    尺寸和订货信息
    | 极数 | 长度 "A" (mm) | 订货编号 |
    |
    | 1 | 19.8 | 03560001Z 03590001Z |
    | 2 | 42.9 | 03560002Z 03590002Z |
    | 3 | 65.8 | 03560003Z 03590003Z |
    | 4 | 88.9 | 03560004Z 03590004Z |
    | 5 | 112.0 | 03560005Z 03590005Z |
    | 6 | 134.9 | 03560006Z 03590006Z |
    | 7 | 157.7 | 03560007Z 03590007Z |
    | 8 | 180.8 | 03560008Z 03590008Z |
    | 9 | 204.0 | 03560009Z 03590009Z |
    | 10 | 227.1 | 03560010Z 03590010Z |
    | 11 | 250.0 | 03560011Z 03590011Z |
    | 12 | 273.1 | 03560012Z 03590012Z |
    电气特性
    - 兼容保险丝尺寸:3AG/AB
    - 356系列额定值:15A/600V AC/DC
    - 359系列额定值:30A/600V AC/DC
    连接终端
    - 356 000系列:镀镍弹簧黄铜
    - 359 000系列:镀银铍铜
    底座
    - 黑色酚醛层压板
    安装孔径
    - 3AG保险丝块参考尺寸:直径3.6/3.7mm × 20.8mm(高)

    产品特点和优势


    - 高可靠性:设计坚固耐用,能够在严苛环境中长时间稳定运行。
    - 兼容性强:可兼容多种标准规格的保险丝,方便安装和替换。
    - 高效保护:提供快速断开能力,有效防止过载和短路对电路造成损坏。
    - 广泛应用:适用于多种场合,包括工业自动化、电力系统、交通设施等。

    应用案例和使用建议


    应用案例
    Cartridge Fuse Blocks广泛应用于工业控制系统中,如工厂的配电盘、开关柜和电机控制中心。这些系统需要高度可靠的电流保护,以确保安全可靠地运行。
    使用建议
    - 在安装过程中,务必按照手册中的安装指南进行操作,确保连接正确无误。
    - 定期检查和更换保险丝,特别是在发现系统异常时,以保证系统的持续稳定运行。
    - 建议在高温和湿度较高的环境中使用时采取适当的防护措施,如加装防水防尘罩。

    兼容性和支持


    - 本产品与多种标准规格的3AG/AB型保险丝兼容。
    - Littelfuse公司提供详细的技术支持文档和售后服务,用户可以访问官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 问:如何正确选择合适的保险丝块极数?
    答:根据实际电路需求选择相应极数的保险丝块。通常情况下,每个极对应一个保险丝的位置。
    2. 问:如何处理保险丝块发生故障的情况?
    答:首先检查是否有明显的物理损坏,如裂缝或变形。其次,检查连接是否松动。如果问题仍未解决,请联系专业的技术支持人员。

    总结和推荐


    综上所述,Cartridge Fuse Blocks凭借其可靠的设计、广泛的兼容性和高效的安全保护能力,成为电力系统和工业控制领域的理想选择。虽然在使用过程中需要注意一些细节,但总体来说,这是一款值得信赖的产品。强烈推荐在需要高精度电流保护的应用中使用。

03560010Z参数

参数
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 15A
极数 10
额定电压-AC -
额定电压-DC -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

03560010Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03560010Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03560010Z 03560010Z数据手册

03560010Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
