048103.5H

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 快速熔断 Indicating Fuse 3.5A 底座安装 16.9mm*5.8mm*19.6mm
供应商型号: ZT-048103.5H
供应商: 海外现货
标准整包数: 1

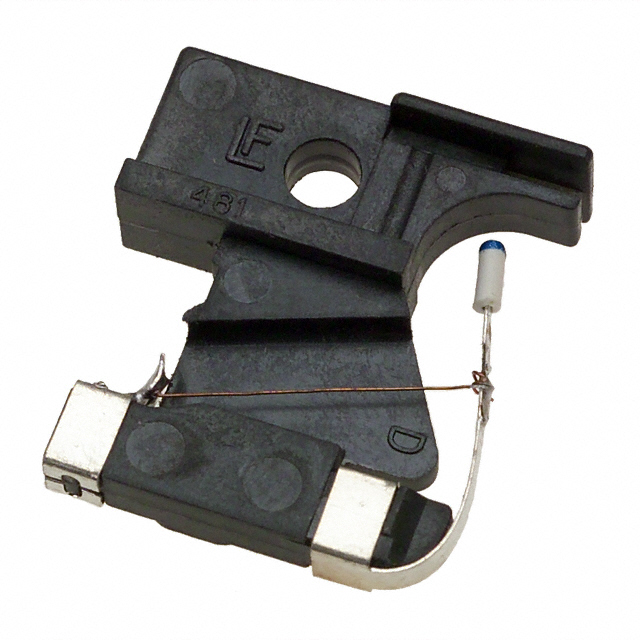

LITTELFUSE 熔断保险丝 048103.5H

048103.5H概述

    481 系列报警指示熔断器技术手册

    产品简介


    481 系列报警指示熔断器是专门为电信和控制面板电路设计的高性能安全设备。这种熔断器能够通过迅速识别电路开路(保险丝熔断)并触发LED或音频报警来减少停机时间。481 系列的特点在于它的快速反应能力和高可靠性,使其成为各种关键应用的理想选择。

    技术参数


    - 额定电流(A): 0.180A 至 20A
    - 最大电压(V): 125VAC 和 125VDC
    - 断路容量(A@V):
    - 0.180A 至 1.5A: 不可售RoHS合规“P”选项
    - 20A: 必须使用20A保险丝座
    - 断路容量 (A@V):
    - 0.180A 至 1.5A: 40A@175VDC
    - 0.180A 至 20A: 200A@125VDC 至 460A@60VDC
    - 熔体熔化时间:
    - 额定电流的100%下最小10分钟
    - 额定电流的150%下最大5分钟
    - 保险丝盖颜色代码:
    - 0.180A: 黄色
    - 0.200A: 红色/黑色
    - 0.250A: 紫色
    - 0.375A: 灰色/白色
    - 0.500A: 红色
    - 0.750A: 棕色
    - 1.00A: 灰色
    - 1.33A: 白色
    - 1.50A: 黄色/白色
    - 2.00A: 橙色
    - 2.50A: 橙色/白色
    - 3.00A: 蓝色
    - 3.50A: 蓝色/白色
    - 4.00A: 棕色/白色
    - 5.00A: 绿色
    - 7.50A: 白色/黑色
    - 10.0A: 白色/红色
    - 12.0A: 黄色/绿色
    - 15.0A: 蓝色/红色
    - 20.0A: 白色/绿色
    - 冷态电阻 (Ω): 0.00394 至 380.3
    - 熔化电流: 0.00400A 至 0.723A
    - 认证: E71611, 29862

    产品特点和优势


    - 快速响应:能够立即检测到开路故障,从而迅速采取行动。
    - 色彩编码指示器:通过保险丝上的颜色编码来显示额定电流。
    - 透明塑料透镜:提供额外的安全性,确保在需要时能够清晰看到内部状况。
    - 阻燃材料:保险丝外壳由UL 94 V-0级聚苯硫醚(PPS)材料制成,具有出色的阻燃性能。
    - 环保设计:符合RoHS标准,无有害物质。
    - 高可靠性:在严苛环境下仍能保持稳定的性能表现。

    应用案例和使用建议


    481 系列报警指示熔断器特别适用于需要快速检测电路开路的应用场合,如电信设备、控制面板等。具体应用案例包括但不限于:
    - 电信基站电源保护
    - 工业控制系统的电源管理
    - 家用电器过流保护
    使用建议:
    - 确保安装正确的保险丝座,特别是对于20A的型号,必须使用专门设计的20A保险丝座。
    - 在高温环境中使用时,注意检查保险丝是否正常工作,必要时进行更换。

    兼容性和支持


    481 系列报警指示熔断器与相应的482系列保险丝座兼容。制造商提供全面的技术支持和服务,包括产品手册、安装指南和技术咨询等。

    常见问题与解决方案


    1. Q: 如何识别不同额定电流的保险丝?
    - A: 通过保险丝盖上的颜色编码来识别,参考技术手册中的颜色代码表。
    2. Q: 使用过程中发现报警不灵敏怎么办?
    - A: 首先确认报警装置是否正常工作;如果报警装置正常,则检查保险丝是否正确安装且没有损坏。
    3. Q: 熔断器的寿命有多长?
    - A: 熔断器的寿命受多种因素影响,如环境温度、过载情况等。建议定期检查并根据实际情况进行更换。

    总结和推荐


    总体来说,481 系列报警指示熔断器凭借其快速响应能力、环保设计和广泛的适用范围,在电信和工业控制系统等领域有着出色的表现。推荐使用该产品以提高系统的可靠性和安全性。

048103.5H参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Indicating Fuse
熔断 I²t -
额定电流 3.5A
长*宽*高 16.9mm*5.8mm*19.6mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

048103.5H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

048103.5H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 048103.5H 048103.5H数据手册

048103.5H封装设计

查看详情并下载
Symbol
Footprint
3D Model
