0208.750DRT1P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 1.05A²S 快速熔断 Cartridge,Glass 750mA 插件 底座安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-0208.750DRT1P
供应商: 海外现货
标准整包数: 1

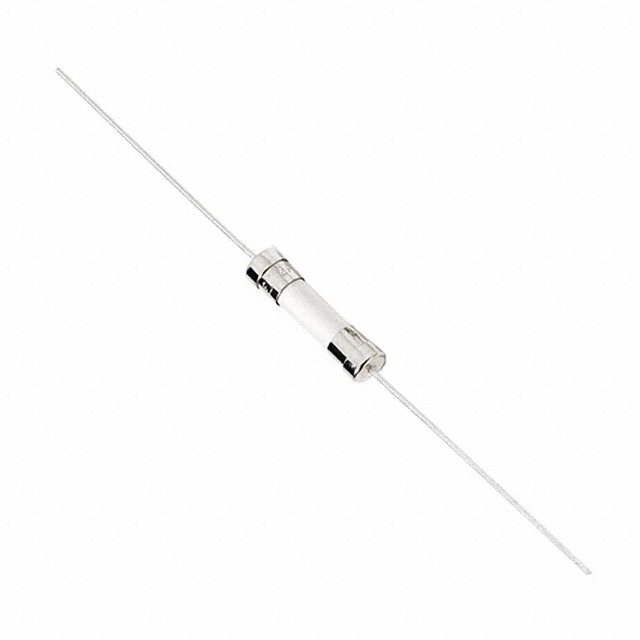

LITTELFUSE 熔断保险丝 0208.750DRT1P

0208.750DRT1P概述

    Littelfuse 208系列2AG快速动作保险丝技术手册

    1. 产品简介


    Littelfuse 208系列2AG快速动作保险丝是一款专为照明及多种应用设计的产品。该保险丝以卡式形式或带引线的形式提供,具备与3AG系列相同的性能特征,但体积更小,仅为三分之一。该系列的所有型号均符合RoHS标准,无铅。Littelfuse 208系列快熔保险丝适用于荧光灯电气球及其他类似应用的电路保护。

    2. 技术参数


    | 额定电流 | 额定电压 | 开断容量 | 冷态电阻(欧姆) |
    ||
    | 0.375A | 350V | 100A@350V AC | 0.171 |
    | 0.500A | 350V | 100A@350V AC | 0.265 |
    | 0.750A | 350V | 100A@350V AC | 0.152 |
    | 1.0A | 350V | 100A@350V AC | 0.103 |
    | 1.5A | 350V | 100A@350V AC | 0.0712 |
    | 2.0A | 350V | 100A@350V AC | 0.0497 |
    | 2.5A | 350V | 100A@350V AC | 0.0372 |
    | 3.0A | 350V | 100A@350V AC | 0.0317 |
    | 3.5A | 350V | 100A@350V AC | 0.0265 |
    | 4.0A | 350V | 100A@350V AC | 0.0240 |
    | 5.0A | 350V | 100A@350V AC | 0.0186 |
    | 6.0A | 350V | 100A@350V AC | 0.0154 |
    | 7.0A | 350V | 100A@350V AC | 0.0130 |
    | 8.0A | 350V | 100A@350V AC | 0.0107 |
    | 10.0A | 350V | 100A@350V AC | 0.0075 |
    工作温度范围:-55°C 至 125°C。

    3. 产品特点和优势


    Littelfuse 208系列快熔保险丝的特点包括:
    - 占用空间小:体积仅为同等性能3AG系列的三分之一;
    - 高可靠性:能够在100%额定电流下持续工作4小时以上,在135%额定电流下可在1小时内动作,在200%额定电流下可在1秒内动作;
    - RoHS合规:无铅设计;
    - 广泛的应用范围:适用于荧光灯电气球及其它多种场合;
    - 优异的抗冲击和振动性能:符合MIL-STD-202标准要求;
    - 良好的湿热耐受性:能承受高湿度和高温环境。

    4. 应用案例和使用建议


    由于Littelfuse 208系列快熔保险丝具有良好的快速响应能力,可以确保在电路过载或短路时迅速切断电源,从而保护电子设备免受损坏。建议在需要快速反应和精确控制的场合使用。在安装过程中,应确保正确选择合适的持片并遵循推荐的手工焊接参数。

    5. 兼容性和支持


    Littelfuse 208系列快熔保险丝提供了多种安装选项,包括卡式和带引线式,适用于不同类型的安装需求。此外,还提供了多种持片配件,包括直装式、面板式和PC板夹具。如需获取更多信息,用户可参考《推荐配件》部分。

    6. 常见问题与解决方案


    1. 问题:保险丝无法正常工作
    - 解决方案:检查电路是否处于正常状态,包括负载是否过大、线路连接是否正确等。若确认无误,可尝试更换新的保险丝。
    2. 问题:保险丝频繁烧断
    - 解决方案:重新评估电路设计,确认是否存在短路或其他故障点。可能需要降低电路负载或更换更大规格的保险丝。

    7. 总结和推荐


    综上所述,Littelfuse 208系列2AG快速动作保险丝以其高效、可靠及小巧的特点,成为许多应用的理想选择。它的快速反应能力和优良的品质使其在市场上具有很强的竞争力。强烈推荐在需要精确电路保护的场合使用此产品。

0208.750DRT1P参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.05A²S
额定电流 750mA
熔断电流 -
额定电压-AC 350V
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0208.750DRT1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0208.750DRT1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0208.750DRT1P 0208.750DRT1P数据手册

0208.750DRT1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
