P4KE110A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 94V 单向 400W 2.7A 152V 105V DO-204AL,DO-41 通孔安装
供应商型号: 18-P4KE110ATR-ND
供应商: Digi-Key
标准整包数: 1

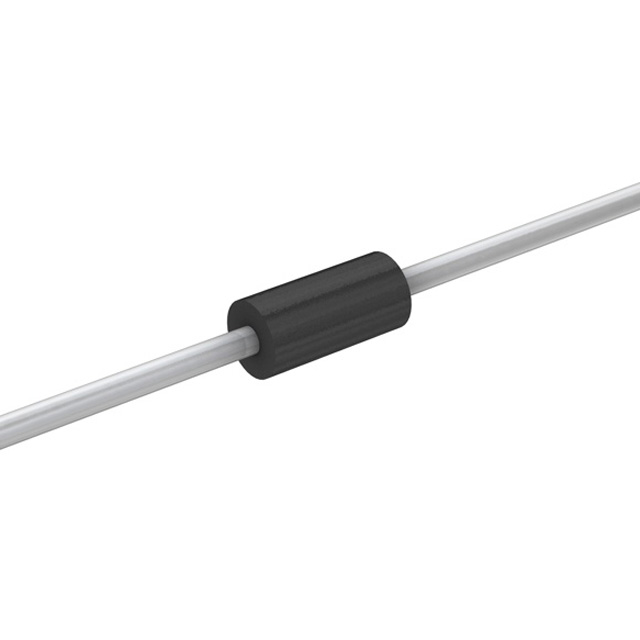

LITTELFUSE TVS二极管/ESD抑制器 P4KE110A

P4KE110A概述

    P4KE 系列 TVS 二极管技术手册

    产品简介


    P4KE系列是Littelfuse生产的一款TVS(瞬态电压抑制)二极管,专门设计用于保护电信、计算机、工业ICT设备和消费电子应用中的敏感电子设备免受电快速瞬变脉冲(EFT)、静电放电(ESD)和感应雷击瞬变的影响。该系列产品采用轴向引脚封装,具有高可靠性和紧凑的设计,适用于各种恶劣环境下的电路保护需求。

    技术参数


    - 峰值脉冲功率耗散:单个二极管为400W;堆叠二极管可达600W(10/1000μs脉冲波形测试)
    - 稳态功率耗散:在环境温度为75°C时为1.5W
    - 最大单向浪涌电流:8.3ms半正弦波(单向),最大为60A
    - 最大瞬态正向电压:25A条件下,最大为3.5/5.0V(单个/堆叠二极管)
    - 工作结温和存储温度范围:-55°C至175°C
    - 热阻抗:结到引脚约60°C/W,结到环境约100°C/W
    - 认证机构批准:符合UL、RoHS标准,无卤素,铅免费,适合高温回流焊接,达到260°C/30秒标准。

    产品特点和优势


    P4KE系列TVS二极管具备以下显著特点和优势:
    - 快速响应时间(通常小于1.0ps)
    - 优秀的钳位能力
    - 失效模式为短路,提高了可靠性
    - 支持高重复率电快速瞬变脉冲(EFT)保护
    - 具备低附加瞬态电阻
    - 通过JEDEC JESD201A的绒毛测试

    应用案例和使用建议


    该系列二极管广泛应用于电信、计算机和消费电子产品中的I/O接口保护。具体来说,在电源保护、数据线保护、敏感信号线保护等方面有着卓越表现。建议在安装时确保二极管能够承受预期的瞬态电流和电压,以达到最佳保护效果。此外,根据实际应用场景选择合适的VBR值以匹配具体需求。

    兼容性和支持


    P4KE系列二极管兼容多种电子设备和系统,支持轴向引脚包装。厂商提供了详尽的技术支持和维护服务,确保客户能够在整个产品生命周期内获得最佳体验。

    常见问题与解决方案


    - 问题:在使用过程中出现过热现象?
    - 解决方案:检查安装位置是否散热良好,必要时添加外部散热片。
    - 问题:反向漏电流过大?
    - 解决方案:确保所有连接正确无误,检查是否存在电压超过额定值的情况。
    - 问题:无法达到规定的钳位电压?
    - 解决方案:确认所选二极管型号符合应用场景的需求,适当增加二极管的数量以增强保护效果。

    总结和推荐


    P4KE系列TVS二极管凭借其优异的性能、高可靠性及广泛的适用范围,成为电信、计算机、工业和消费电子产品中不可或缺的保护元件。对于需要高可靠性和高性能保护的应用场合,强烈推荐选用此系列产品。

P4KE110A参数

参数
峰值脉冲功率 400W
极性 单向
工作电压 94V
箝位电压 152V
击穿电压 105V
峰值脉冲电流 2.7A
DO-204AL,DO-41,Axial
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4KE110A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4KE110A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4KE110A P4KE110A数据手册

P4KE110A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1369 ¥ 1.135
10000+ $ 0.1257 ¥ 1.0413
25000+ $ 0.1134 ¥ 0.94
35000+ $ 0.1096 ¥ 0.9083
50000+ $ 0.1059 ¥ 0.8774
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 5675
