首页  >  产品百科  >  PSR032DS0700X

PSR032DS0700X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 200KA,150KA 快速熔断 Square 700A 支架安装,螺纹安装 48.2mm*60mm*66mm
供应商型号: ZT-PSR032DS0700X
供应商: 海外现货
标准整包数: 1

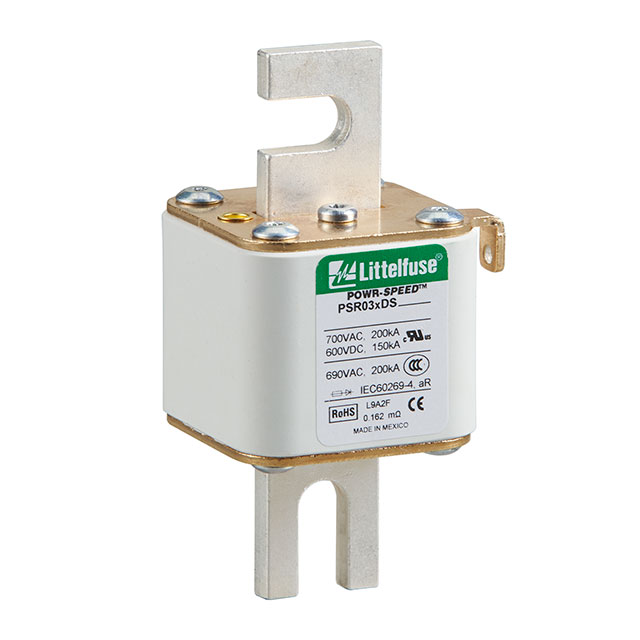

LITTELFUSE 熔断保险丝 PSR032DS0700X

PSR032DS0700X概述

    POWR-SPEED® 熔断器技术手册

    产品简介


    POWR-SPEED® 熔断器 是一款由 Littelfuse 生产的高性能方形体熔断器,专门设计用于保护现代电力转换设备中的敏感功率半导体器件,如二极管、可控硅、IGBT、SCR、MOSFET 和其他固态器件。这些器件通常应用于电源转换和电源调节设备中,例如变频器、逆变器、不间断电源(UPS)、整流器和软启动器。POWR-SPEED® 系列熔断器以其卓越的速度和可靠性,为高要求的应用提供了可靠的电路保护。

    技术参数


    POWR-SPEED® 熔断器的主要技术参数如下:
    - 电压额定值:交流电为 550 V 至 1300 V,直流电为 480 V 至 1000 V。
    - 电流额定值:40 A 至 2000 A。
    - 分断能力:交流电为 100 kA 至 200 kA,直流电为 150 kA。
    - 时间常数:10 毫秒。
    - 微动开关:可选配置。
    - 安装方式:DIN 43653 插片式。
    - 材料:壳体为陶瓷,触点为镀铜。
    - 认证标准:UL 248-13 认证(文件号 E71611),C-UR-US 认证(文件号 E71611),IEC 60269-4(aR 类),CCC。
    - 环保标准:RoHS 符合标准,REACH 符合标准。
    - 操作温度:-55 °C 至 +125 °C。
    - 存储温度:最高可达 +35 °C,相对湿度低于 65%。

    产品特点和优势


    - 最佳直流性能:专为高压直流系统设计,具备卓越的直流性能。
    - 高速限流:能够在极短时间内实现高效的限流功能,保护敏感电子设备。
    - 卓越的循环性能:可承受频繁的电流冲击而不损坏。
    - 全球认证:符合 cURus、CCC 和 IEC 认证标准。
    - 可视化及微动开关指示:提供故障时的可视化和外部微动开关指示功能。
    - 低功耗设计:在 100% 额定电流下,功耗极低,有助于提高能效。
    - 适应性强:满足美国和加拿大市场的需求,符合 IEC 60269-4 的 aR 类标准。

    应用案例和使用建议


    典型应用案例:
    - 电源转换设备:如 UPS、逆变器、整流器和驱动装置。
    - 直流系统:包括直流公共母线和直流注入制动。
    - 电池保护:适用于能量存储系统。
    - 电动汽车充电站。
    - 加热器和电源供应。
    使用建议:
    1. 在安装前检查所有电气连接是否正确无误。
    2. 确保熔断器所处环境符合规定的温度和湿度要求。
    3. 定期进行预防性维护,确保长期稳定运行。
    4. 优先考虑选择与系统匹配的电流等级和电压等级。
    5. 若系统出现异常,及时更换失效的熔断器。

    兼容性和支持


    - 兼容性:POWR-SPEED® 系列熔断器适用于各种工业控制系统,可以与其他设备无缝集成。
    - 技术支持:制造商提供详细的技术文档和支持服务,包括安装指南、故障排查手册等。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 熔断器在正常运行过程中烧毁 | 检查负载是否过载或短路;更换匹配电流等级的熔断器 |
    | 熔断器无法完全分断电路 | 确认是否存在机械卡阻;检查接触点是否良好 |
    | 熔断器安装后立即烧毁 | 检查熔断器安装方向是否正确;确认连接线无破损 |

    总结和推荐


    综上所述,POWR-SPEED® 熔断器凭借其快速限流、优越的循环性能以及广泛的应用范围,在电力转换和电源调节领域具有显著的优势。它的高性能和可靠性使其成为工业应用的理想选择。强烈推荐使用该系列熔断器以保障系统的安全性和稳定性。对于任何需要高效保护和可靠性的场合,POWR-SPEED® 熔断器都是一个值得信赖的选择。

PSR032DS0700X参数

参数
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t -
额定电流 700A
长*宽*高 48.2mm*60mm*66mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR032DS0700X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR032DS0700X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR032DS0700X PSR032DS0700X数据手册

PSR032DS0700X封装设计

查看详情并下载
Symbol
Footprint
3D Model
