VTP170F

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5s 3.4A 30mΩ 16V 105mΩ 100A 1.7A 16.45mm*7.2mm*800μm
供应商型号: VTP170F-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE PTC可复位保险丝 VTP170F

VTP170F概述

    PolySwitch® PTC Devices VTP170F 技术手册

    产品简介


    PolySwitch® PTC Devices 是一种过电流保护装置,用于在电路出现过载时提供保护。本产品型号为VTP170F,具有小巧紧凑的设计和卓越的保护性能,广泛应用于通信设备、计算机外围设备、医疗设备、汽车电子系统等领域。

    技术参数


    - 最大电气额定值
    - 额定电压:16Vdc
    - 中断电流:100A
    - 尺寸
    - 芯片尺寸:5 x 7mm
    - 引脚:镍1/4H
    - 引脚厚度:0.125mm(名义)
    - 焊接材料
    - 无铅
    - 包装
    - 聚酯带(白色)
    - 带宽:6.5mm(名义)
    - 序列标记墨水颜色(绿色)

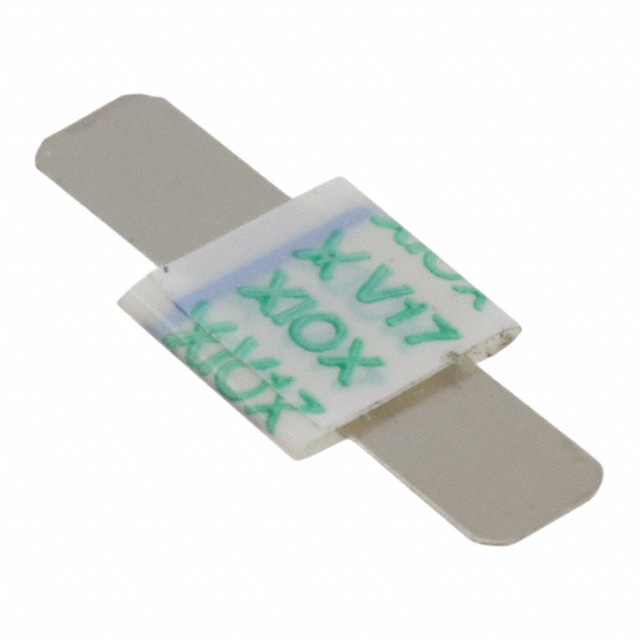

    - 标记:制造商标记“V17”
    - 方向标记
    - 蓝色

    产品特点和优势


    - 小巧紧凑:5 x 7mm的芯片尺寸使其适用于空间有限的应用。
    - 高可靠性:可承受高达100A的中断电流,确保在极端情况下依然有效。
    - 无铅设计:符合环保要求,适合大规模生产。
    - 快速响应:能在几秒内从正常状态切换到保护状态,有效防止设备损坏。

    应用案例和使用建议


    PolySwitch® VTP170F常用于通信电源、电源适配器、UPS系统等场合。对于这些应用,建议:
    - 在安装前进行电气测试,确保正确连接。
    - 确保周围环境温度不超过规定的最高温度范围。
    - 定期检查以确保设备正常运行。

    兼容性和支持


    - 认证:UL、TUV、CSA认证,确保安全可靠。
    - 文档支持:参考文档PS300,如有变更请参阅最新版本。
    - 注意事项:不得在超过额定电压或电流的情况下操作,否则可能导致破裂、电弧或火焰。

    常见问题与解决方案


    1. 问题:产品安装后不工作
    - 解决方案:检查引脚连接是否正确,确保接触良好。
    2. 问题:产品频繁跳闸
    - 解决方案:检查电路是否有过载现象,调整负载。
    3. 问题:产品外观有烧蚀痕迹
    - 解决方案:立即停止使用并联系技术支持,可能存在故障。

    总结和推荐


    PolySwitch® VTP170F是一款高性能、高可靠性的过电流保护装置,特别适用于对尺寸和可靠性有严格要求的应用。其小巧的尺寸、高效的保护性能以及广泛的应用场景使其在市场上具备显著的竞争优势。强烈推荐在各种需要过电流保护的应用中采用该产品。

VTP170F参数

参数
最大电压 16V
保持电流 1.7A
跳闸电流 3.4A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 30mΩ
最大跳断后电阻值 105mΩ
跳闸时间 5s
长*宽*高 16.45mm*7.2mm*800μm
零件状态 在售
包装方式 散装

VTP170F厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

VTP170F数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE VTP170F VTP170F数据手册

VTP170F封装设计

查看详情并下载
Symbol
Footprint
3D Model
