首页  >  产品百科  >  37202500411

37202500411

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: Littelfuse 一次性保险丝, 250mA, 250V 交流, T熔断速度, 径向
供应商型号: 2752683
供应商: 海外现货
标准整包数: 1

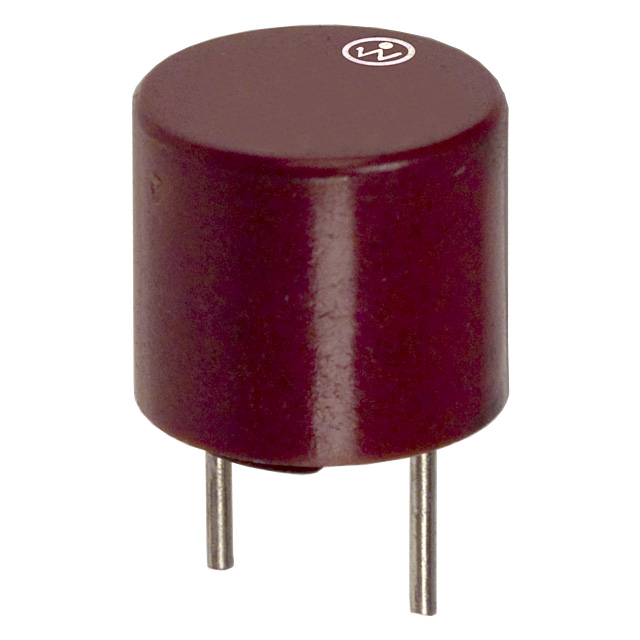

LITTELFUSE 熔断保险丝 37202500411

37202500411概述

    372系列TR5延时保险丝技术手册

    1. 产品简介


    产品类型: 372系列TR5延时保险丝是符合IEC 60127-3标准的时间延迟型保险丝,具有250V额定电压。这类保险丝广泛应用于各种领域,如电池充电器、消费电子产品、电源供应器以及工业控制器等。

    2. 技术参数


    | 参数 | 描述 |

    | 认证机构 | NA:40mA - 6.3A
    PS:0.050A - 6.3A |
    | 电气特性 | 额定电流:0.040A - 6.3A
    额定电压:250V |
    | 断路容量 | 35A@250VAC |
    | 冷态电阻 | 0.0070Ω(6.30A) |
    | 电压降 | 1.250V(1.60A) |
    | 功耗 | 19.968mW(1.60A) |
    | 熔断积分 | 19.968A²s(1.60A) |
    | 工作温度范围 | -40ºC到+85ºC |
    | 基座/盖子材料 | 褐色热塑塑料,聚酰胺PA 6.6,UL 94 V-0等级 |
    | 引脚材料 | 铜,镀锡 |
    | 引脚拉力强度 | 10N(IEC 60068-2-21) |
    | 焊接强度 | 260ºC, ≤ 3s(波峰焊)
    350ºC, ≤ 1s(烙铁焊)|

    3. 产品特点和优势


    - 时间延迟功能: 在电流超过额定值时能够提供一定的时间延迟,从而保护电路免受瞬间过载的影响。
    - 低内阻: 有助于减少热量产生,延长使用寿命。
    - 国际认可: 符合多项国际标准,如UL、CSA、NMX 248-14、EN/J/K 60127-1 和 GB/T 9364.1等。
    - 兼容性强: 可用于多种应用场景,如电池充电器、消费电子设备、工业控制等领域。
    - 安全可靠: 采用抗震、抗冲击设计,确保在恶劣环境下的稳定工作。

    4. 应用案例和使用建议


    - 电池充电器: 延时功能有助于防止瞬时峰值电流导致的误断开,保障充电过程的安全。
    - 消费电子产品: 低内阻和高断路容量使该保险丝适用于小型且高集成度的电子设备中。
    - 工业控制器: 兼容性强且符合严格的工业标准,确保设备在复杂环境下可靠运行。
    使用建议:
    - 确保电路中保险丝的额定电流符合负载电流需求,以避免因电流过大而频繁熔断。
    - 使用过程中注意检查保险丝状态,如有异常及时更换,避免引发更大的故障。

    5. 兼容性和支持


    - 兼容性: 适用于多种标准认证的电子设备,可与大多数主流电路板配合使用。
    - 支持: 该产品由Littelfuse提供全面的技术支持和售后保障,包括安装指导、维护建议和技术咨询等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁熔断 | 检查负载电流是否超过额定电流 |
    | 安装后不导电 | 确认引脚是否正确安装并焊接良好 |
    | 熔断后不易于更换 | 确认保险丝型号与原位置一致 |

    7. 总结和推荐


    372系列TR5延时保险丝以其优异的电气特性和广泛的适用范围,在多个领域表现出卓越的应用性能。其时间延迟功能和低内阻特性使得该产品在市场上具有较强的竞争力。我们强烈推荐此款保险丝用于需要严格电流控制和环境适应性的应用场合。

37202500411参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.4938A²S
额定电流 250mA
熔断电流 35A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
长*宽*高 8mm*8.5mm*8mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37202500411厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37202500411数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37202500411 37202500411数据手册

37202500411封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.1106
50+ ¥ 5.1106
100+ ¥ 4.5791
250+ ¥ 4.5791
500+ ¥ 4.4973
1000+ ¥ 4.4973
库存: 489
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.11
