30304000001

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 63V 125V 0.025A²S 快速熔断 Board Mount (Cartridge Style Excluded) 400mA 垂直安装,通孔安装 8mm(高度)
供应商型号: ZT-30304000001
供应商: 海外现货
标准整包数: 1

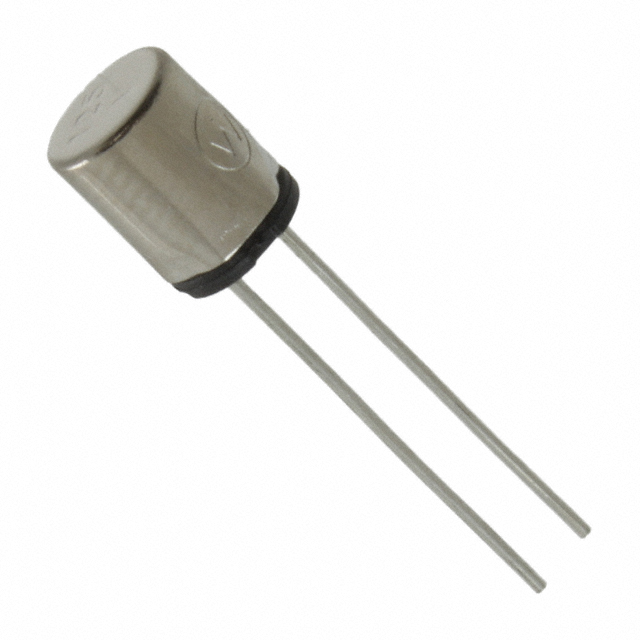

LITTELFUSE 熔断保险丝 30304000001

30304000001概述


    产品简介


    TR3系列快熔断保险丝是Littelfuse公司生产的径向引脚型保险丝,主要应用于各种电子设备中以保护电路免受过电流和短路的影响。该系列产品具备快速响应的特点,适用于电池充电器、消费电子、电源供应器及工业控制器等领域。这些保险丝符合RoHS标准,不含铅且无卤素,为环保要求较高的应用提供了可靠的选择。

    技术参数


    - 额定电流范围:0.050A至5A
    - 电压等级:125V
    - 断路容量:最高50A(交流125V下)或63V直流下
    - 冷态电阻:最小值为0.00007Ω
    - 熔化积分:最大值为1.5A²s(对应5A额定电流)
    - 过载时间:在200%额定电流下,最大开断时间为60秒
    - 操作温度范围:-25℃至+70℃
    - 振动测试:符合IEC 60068-6标准,能够在宽频振动环境中稳定运行
    - 包装规格:多种包装选项,可选择卷带包装或散装包装

    产品特点和优势


    - 减少PCB空间需求:紧凑设计使得其在电路板上占用的空间更小,特别适合高密度电路设计。
    - 直接焊接或插件版本:具有多样化的安装方式,适应不同的装配需求。
    - 国际认证:满足全球多项安全认证,确保产品的安全性和可靠性。
    - 低内部电阻:减少能耗,提高整体系统效率。
    - 抗冲击和抗振动外壳:提供额外的安全防护,增强耐用性。
    - 无铅、无卤素:符合环保标准,更加绿色。

    应用案例和使用建议


    典型应用场景:电池充电器、消费电子产品、电源供应器和工业控制器。这些产品广泛用于需要快速响应过流保护的应用场合。
    使用建议:
    - 在高温环境下使用时,应注意保险丝的温度补偿特性,根据温度曲线合理选择合适的型号。
    - 在电路设计阶段就充分考虑保险丝的放置位置,避免被高温热源影响其正常工作。
    - 根据负载条件调整使用参数,确保不超出额定工作范围。

    兼容性和支持


    - 兼容性:由于采用了标准化的外形尺寸和引脚布局,因此易于与其他电子元器件或设备兼容。
    - 技术支持:Littelfuse公司为客户提供详尽的技术文档和持续的支持服务,帮助用户解决可能出现的问题并优化应用效果。

    常见问题与解决方案


    - 问题:在某些极端条件下,保险丝未能及时断开电路。
    - 解决办法:检查是否有超过额定值的过电流情况存在,同时确认是否正确选择了合适的型号。

    - 问题:焊接过程中保险丝引脚损坏。
    - 解决办法:使用推荐的焊接工艺参数进行焊接,避免过高温度或长时间加热导致损坏。

    总结和推荐


    综上所述,TR3系列快熔断保险丝凭借其紧凑的设计、可靠的性能以及广泛的适用范围,在各类电子产品中表现出色。其优越的性价比和良好的市场口碑使其成为众多工程师的首选之一。强烈推荐使用这款产品,特别是在需要高效、可靠保护电路的情况下。

30304000001参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.025A²S
额定电流 400mA
长*宽*高 8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 盒装

30304000001厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

30304000001数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 30304000001 30304000001数据手册

30304000001封装设计

查看详情并下载
Symbol
Footprint
3D Model
