0603L200SLYR

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 1s 4A 5mΩ 6V 50mΩ 50A 2A 0603 贴片安装 1.6mm(长度)*1mm(高度)
供应商型号: 1294-0603L200SLYR-CHP
供应商: Digi-Key
标准整包数: 4000

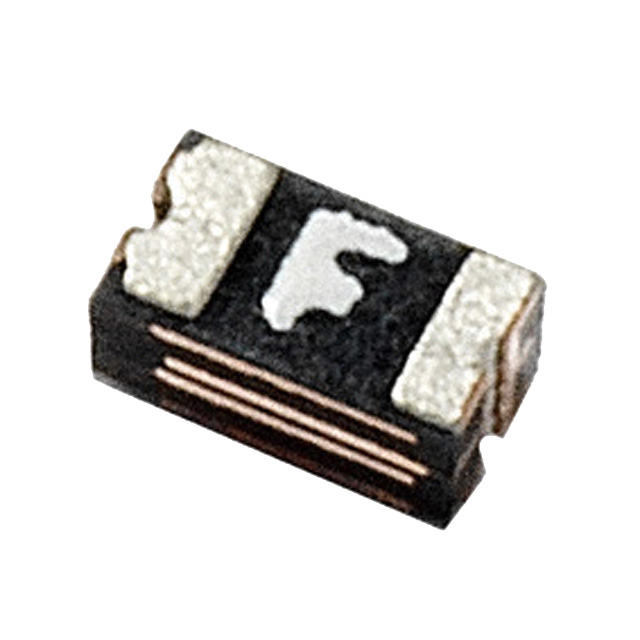

LITTELFUSE PTC可复位保险丝 0603L200SLYR

0603L200SLYR概述


    产品简介


    0603L SL系列保险丝 是一款适用于电子设备的小型表面贴装式保险丝。该系列主要功能是为电路提供过流保护,防止电流过大导致设备损坏。这些保险丝广泛应用于消费电子产品、通信设备、计算机及外设等领域。

    技术参数


    以下是0603L SL系列保险丝的技术规格:
    - 额定电流(Ihold):2.00A
    - 跳闸电流(Itrip):4.00A
    - 最大电压(Vmax):6Vdc
    - 最大故障电流(Imax):50A
    - 最大功耗(Pd):0.6W
    - 最大时间至跳闸(Time-to-Trip):8.00秒
    - 最小电阻(Rmin):0.005Ω
    - 最大电阻(R1max):0.050Ω
    此外,该保险丝的物理尺寸如下:
    - 长度(A):1.40mm ~ 1.80mm
    - 宽度(B):0.60mm ~ 1.00mm
    - 高度(C):0.40mm ~ 1.00mm
    - 引脚间距(D):0.15mm ~ 0.50mm

    产品特点和优势


    0603L SL系列保险丝具有以下几个显著特点:
    - 高可靠性:能够承受高达50A的故障电流而不损坏。
    - 快速响应:跳闸时间仅为8秒,确保在过流情况下迅速切断电源。
    - 紧凑设计:符合0603尺寸标准,适合在小型设备中使用。
    - 稳定性能:最大电阻仅为0.050Ω,确保在使用过程中不会对电路造成额外负担。
    这些特点使其在各种应用中具有很高的市场竞争力。

    应用案例和使用建议


    0603L SL系列保险丝适用于需要快速过流保护的场合,例如智能手机充电电路、路由器和交换机的电源输入端口。为了保证最佳性能,在安装时应注意以下几点:
    - 确保焊接温度不超过260℃,焊接时间不超过20秒。
    - 使用合适的焊盘布局以减少热应力。

    兼容性和支持


    该系列保险丝具有良好的兼容性,可以与其他标准0603尺寸的元件配合使用。厂商提供全面的技术支持,包括详细的应用指南和在线技术支持服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:保险丝未跳闸
    - 解决方法:检查电路是否有其他保护机制,如熔断器,同时确认额定电流设置是否正确。
    - 问题:保险丝频繁跳闸
    - 解决方法:检查电路是否存在短路或过载现象,调整负载电流以降低过流风险。

    总结和推荐


    综上所述,0603L SL系列保险丝是一款高可靠性的电子元件,适用于各种小型设备的过流保护需求。其快速响应能力和稳定的性能使其在市场上具有很强的竞争力。强烈推荐在设计要求高可靠性和紧凑结构的应用中使用此款保险丝。

0603L200SLYR参数

参数
保持电流 2A
跳闸电流 4A
冷电阻 -
最大额定电流 50A
最小初始态电阻值 5mΩ
最大跳断后电阻值 50mΩ
跳闸时间 1s
最大电压 6V
长*宽*高 1.6mm(长度)*1mm(高度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0603L200SLYR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0603L200SLYR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE 0603L200SLYR 0603L200SLYR数据手册

0603L200SLYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
