LVR033S-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 21s 740mA 770mΩ 240V 2.6Ω 4.5A 330mA 通孔安装 11.4mm*3.8mm*16.5mm
供应商型号: 650-LVR033S-2
供应商: Mouser
标准整包数: 1
LITTELFUSE PTC可复位保险丝 LVR033S-2

LVR033S-2概述

    PolySwitch® LVR033S 过电流保护装置技术手册

    产品简介

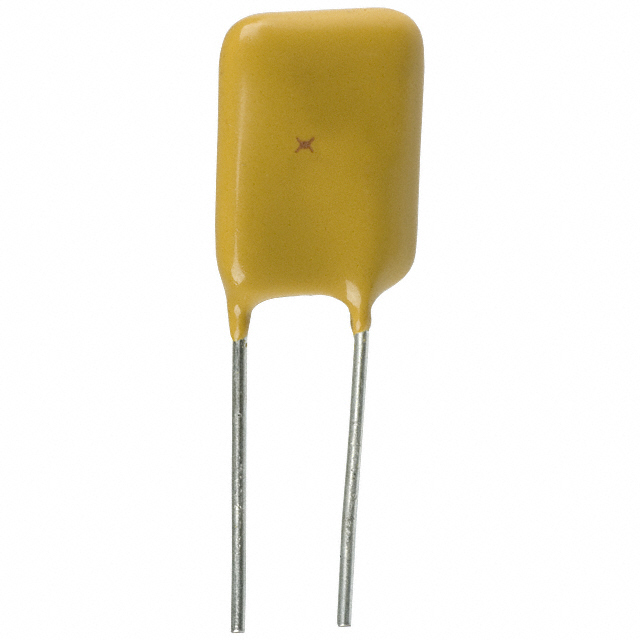

    PolySwitch® LVR033S 是一款过电流保护装置,采用先进的聚合物正温度系数(Polymeric Positive Temperature Coefficient,简称 PPTC)技术。这种装置主要用于过电流和过热故障条件下的保护,适用于广泛的工业和消费电子应用,例如电源供应器、电机驱动、照明系统等。LVR033S 具有高可靠性和低维护成本的特点,能够显著提高系统的安全性和可靠性。

    技术参数


    - 额定操作电压(在 20°C 下):240 V AC/DC
    - 最大中断电压/电流(在 20°C 下):
    - 交流:265 V,4.5 A
    - 直流:135 V,20.0 A
    - 绝缘材料:固化阻燃环氧聚合物
    - 引线材料:镀锡铜线(0.64 毫米直径)
    - 标记:见表格 I 和 II
    - 尺寸规格(单位:毫米):
    - A:0-11.4
    - B:4.3-5.8
    - C:7.6-无上限
    - D:0-16.5
    - E:0-3.8
    - 性能指标(在 20°C 下):
    - 额定保持电流:0.33 A
    - 额定触发电流:0.74 A
    - 电阻:0.77 Ω 至 1.24 Ω
    - 触发时间(1.65 A 下):21.0 秒
    - 复位后电阻:2.6 Ω(典型值)

    产品特点和优势


    1. 高可靠性:PolySwitch® LVR033S 采用了先进的 PPTC 技术,能够在发生过电流时迅速进入高阻态,有效地限制电流流动。
    2. 环境友好:使用固化阻燃环氧聚合物作为绝缘材料,符合 RoHS 和 ELV 标准。
    3. 易于复位:大多数情况下,只需断电并清除故障条件即可复位。
    4. 多种认证:UL、CSA、TUV 和 CQC 认证,确保产品安全可靠。

    应用案例和使用建议


    PolySwitch® LVR033S 适用于各种需要过电流保护的应用场景,例如电源转换器、电机控制电路和照明系统。在使用时需要注意以下几点:
    - 严格遵守手册中的应用限制:切勿在电路中的大电感可能导致超过最大中断电压的应用中使用。
    - 避免不当处理:避免使用再流焊,且应按照推荐的电子、热学和机械程序处理组件。
    - 适当测试:在正式应用前,进行必要的测试以验证其性能。

    兼容性和支持


    PolySwitch® LVR033S 与其他标准电子元件和设备具有良好的兼容性。制造商提供了全面的技术支持和维护服务,以确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题 1:无法复位。
    - 解决方法:检查电路中的故障条件是否已经清除。
    - 问题 2:设备损坏。
    - 解决方法:确保设备未暴露于超过其最大额定值的条件下。
    - 问题 3:过电流现象频繁发生。
    - 解决方法:检查电路设计是否有误,可能需要重新设计电路或增加额外的保护措施。

    总结和推荐


    PolySwitch® LVR033S 是一款高效可靠的过电流保护装置,具备高可靠性、易于复位和多种认证等特点。尽管其应用范围广泛,但在使用过程中必须严格遵守制造商的规定,避免不必要的风险。综上所述,强烈推荐使用此产品,特别是对于需要过电流保护的关键应用场合。
    通过严格的性能测试和多方面的认证,PolySwitch® LVR033S 成为了市场上的一款高性能过电流保护装置,值得推荐给所有寻求高可靠性和安全性的用户。

LVR033S-2参数

参数
冷电阻 -
最大额定电流 4.5A
最小初始态电阻值 770mΩ
最大跳断后电阻值 2.6Ω
跳闸时间 21s
最大电压 240V
保持电流 330mA
跳闸电流 740mA
长*宽*高 11.4mm*3.8mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装
