PSR073UL0400X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1.3KV 100KA,150KA 快速熔断 Square 400A 支架安装,螺纹安装 73.2mm*73.5mm*79.5mm
供应商型号: ZT-PSR073UL0400X
供应商: 海外现货
标准整包数: 1

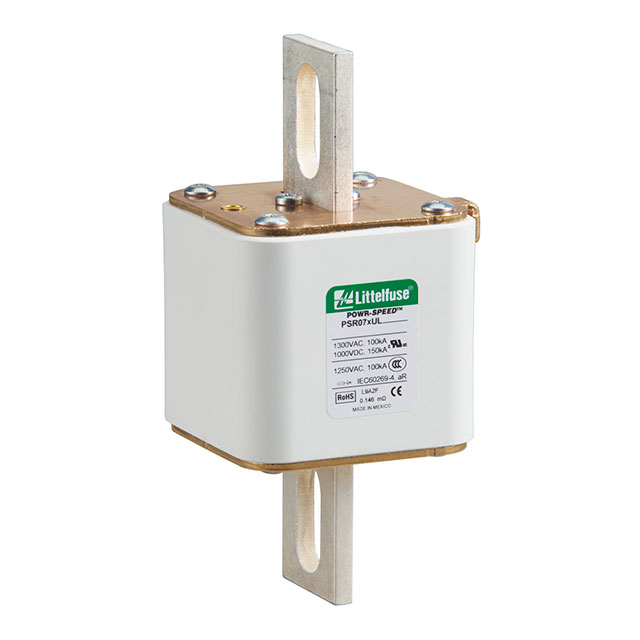

LITTELFUSE 熔断保险丝 PSR073UL0400X

PSR073UL0400X概述

    POWR-SPEED® Fuse: 高速方形体保险丝的技术详解

    产品简介


    POWR-SPEED® 系列高速方形体保险丝由Littelfuse公司精心设计制造,主要用于保护电力半导体设备。这类设备如二极管、双向晶闸管、IGBT、SCR(可控硅整流器)、MOSFET等常用于功率转换和功率调节设备。典型应用包括变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器。这些设备对瞬态浪涌和过电流非常敏感,需要高响应速度的保护措施。

    技术参数


    POWR-SPEED® 系列保险丝的主要技术规格如下:
    - 电压等级:交流电压范围为550V到1300V;直流电压范围为480V到1000V。
    - 电流范围:支持40A到2000A的电流额定值。
    - 断路能力:交流为100kA至200kA;直流为150kA。
    - 时间常数:10ms。
    - 微动开关:提供标准配置。
    - 安装方式:螺栓式刀片型终端。
    - 材料:主体为陶瓷材质;触点为镀铜。
    - 认证:符合UL 248-13标准,cURus和IEC 60269-4 Class aR标准。
    - 环境要求:RoHS和REACH合规,工作温度范围为-55°C至+125°C,储存温度不超过+35°C且相对湿度小于65%。

    产品特点和优势


    - 极高的直流性能:适用于高要求的应用环境。
    - 超强的限流能力:能够迅速中断电流以保护设备。
    - 卓越的循环使用能力:确保在频繁操作条件下依然可靠。
    - 全球认证:cURus和IEC认证保证了其广泛的适用性和安全性。
    - 视觉和微动开关指示:便于监控保险丝状态,确保及时维护。
    - 低功耗设计:提高效率并降低运行成本。

    应用案例和使用建议


    POWR-SPEED® 系列高速保险丝广泛应用于多种电力系统和设备中,例如:
    - 功率转换装置(如UPS、逆变器、整流器和驱动器)
    - 直流系统(如直流公共总线和直流制动系统)
    - 电池保护应用(如能量存储系统)
    - 电动汽车充电站
    - 加热器和电源供应
    使用建议:
    - 在进行安装时,应严格按照制造商提供的手册操作,以确保正确的连接和安全操作。
    - 定期检查和更换已损坏或老化的保险丝,以维持系统的稳定性。
    - 在恶劣环境下使用时,注意额外的防护措施。

    兼容性和支持


    POWR-SPEED® 系列保险丝可与多种设备和系统兼容,支持的配件包括微动开关(型号MS3H1000C和MS7H1500C),具体型号需根据保险丝的尺寸选择。Littelfuse公司提供了详尽的技术文档下载资源,用户可通过官网获取更多技术支持。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断。
    解决方案:检查负载电路是否存在过载现象,或考虑是否需要更高额定值的保险丝。
    2. 问题:微动开关不工作。
    解决方案:确认微动开关是否正确安装及配线无误;如有必要,联系技术支持。
    3. 问题:保险丝无法切断电流。
    解决方案:检查是否有足够的冷却时间;确认断路器是否正确设置。

    总结和推荐


    POWR-SPEED® 系列高速方形体保险丝凭借其卓越的性能、可靠的保护能力和广泛的适用范围,成为电力系统和设备的理想选择。无论是追求高效能还是高可靠性,该系列保险丝都表现出色。强烈推荐在需要高度安全和可靠性的环境中使用此款产品。
    如果您正在寻找一款高性能、高可靠性的保险丝来保护您的电力系统,POWR-SPEED® 系列绝对是一个值得考虑的选择。

PSR073UL0400X参数

参数
熔断电流 100KA,150KA
额定电压-AC 1.3KV
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t -
额定电流 400A
长*宽*高 73.2mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR073UL0400X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR073UL0400X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR073UL0400X PSR073UL0400X数据手册

PSR073UL0400X封装设计

查看详情并下载
Symbol
Footprint
3D Model
