023903.5MXBP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 128.05A²S 慢速熔断 Cartridge,Glass 3.5A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 576-023903.5MXBP
供应商: Mouser
标准整包数: 1

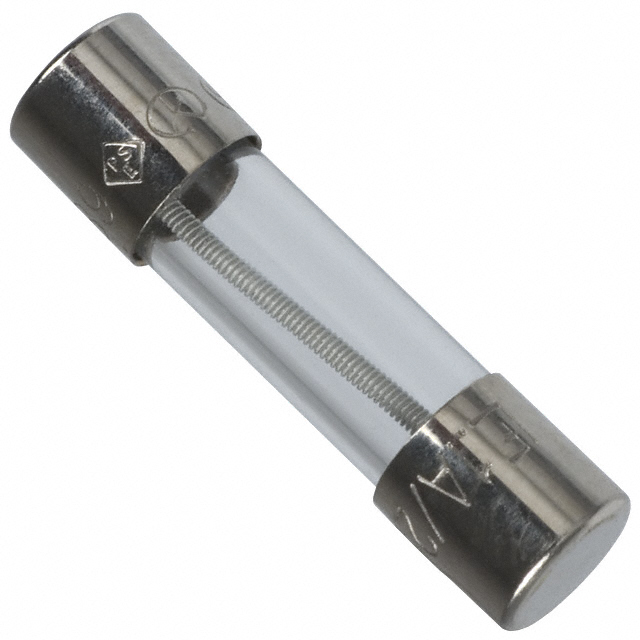

LITTELFUSE 熔断保险丝 023903.5MXBP

023903.5MXBP概述

    Axial Lead & Cartridge Fuses: 5×20 mm > Slo-Blo® Fuse > 239 Series

    1. 产品简介


    Axial Lead & Cartridge Fuses - 5×20 mm Slo-Blo® Fuse (239系列) 是一款设计用于UL/CSA/ANCE 248-1 和 248-14标准的慢熔断型玻璃体保险丝。此系列产品适用于电器或使用设备中的补充保护,为组件或内部电路提供单独保护。它们通常用于家电和工业设备中,确保在过载或短路时不会对电路造成损害。

    2. 技术参数


    - 认证机构:PS E, NBK030609-JP1021A/B/C/D, SU05001 – 2004A/14A, E10480, 29862
    - 额定电流范围:0.080A - 7A
    - 电压等级:250V(最大)
    - 分断能力:35A @ 250 VAC, 10kA @ 125 VAC
    - 熔化时间:
    - 100% 额定电流:最小4小时
    - 135% 额定电流:最长1小时
    - 200% 额定电流:最长时间2分钟
    - 工作温度:-55°C 至 +125°C
    - 材料:玻璃体,镍镀黄铜帽,镀锡铜引脚
    - 包装:散装(Bulk)和卷带包装(Reel and Tape)


    3. 产品特点和优势


    - UL/CSA/ANCE认证:满足国际安全标准,适合全球市场使用。
    - 慢熔断特性:可以承受瞬态电流而不轻易烧断,保护设备免受临时过载的影响。
    - 多种型号选择:不同额定电流的版本可供选择,满足不同的应用需求。
    - 罗氏合规(RoHS):无铅,符合环保要求。

    4. 应用案例和使用建议


    应用案例:这些保险丝常用于空调、洗衣机、洗碗机和其他家用电器中,确保设备的稳定运行。此外,它们也广泛应用于办公设备和工业控制系统中。
    使用建议:
    - 在焊接过程中,建议预热时间60-180秒,预热温度至少达到100°C,但不超过150°C。
    - 焊接温度最高不超过260°C,焊料保持时间2-5秒。
    - 手工焊接时,烙铁温度设定为350°C±5°C,加热时间不超过5秒。

    5. 兼容性和支持


    这些保险丝可与各种标准保险丝座兼容,如345系列保险丝座。制造商还提供了详细的安装指南和技术支持服务,以确保正确使用。

    6. 常见问题与解决方案


    问题1:保险丝频繁烧断,无法正常工作。
    - 解决方案:检查电路是否存在短路或过载现象,确认所有连接点是否稳固。
    问题2:保险丝未达到预期寿命就烧断。
    - 解决方案:确认是否使用了正确的额定电流保险丝,检查是否有瞬态电流冲击。

    7. 总结和推荐


    这款 Axial Lead & Cartridge Fuses - 5×20 mm Slo-Blo® Fuse (239系列) 融合了高效性和可靠性,在各种复杂环境下均能表现出色。它不仅通过了多项国际认证,还具有灵活的型号选择和广泛的兼容性。对于需要高度可靠保护的应用,这是一款极佳的选择。强烈推荐此产品用于各种家用和工业电器中。

023903.5MXBP参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 128.05A²S
额定电流 3.5A
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

023903.5MXBP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023903.5MXBP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023903.5MXBP 023903.5MXBP数据手册

023903.5MXBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
