83000000005

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE

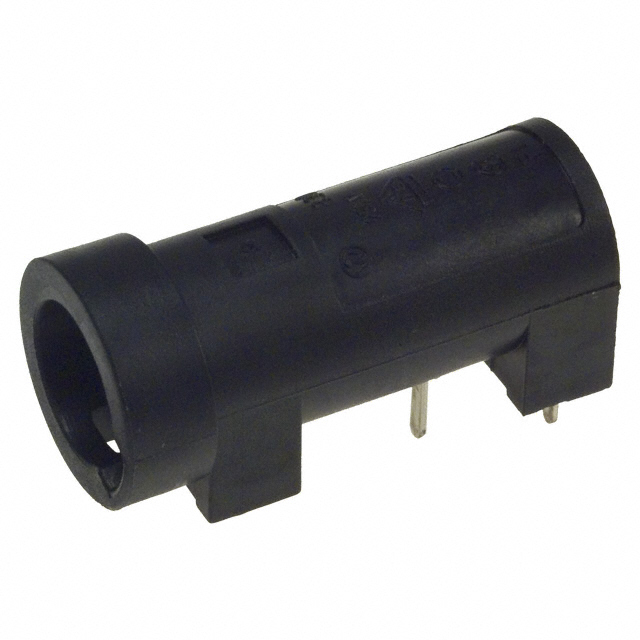

产品描述: Littelfuse PCB 固定熔断器座, 尺寸 5 x 20mm, 6.3A, PCB 安装
供应商型号: 83000000005
供应商: 国内现货
标准整包数: 100
LITTELFUSE 保险丝座和保险丝夹 83000000005

83000000005概述

    830/831/834 系列电路板安装嵌入式保险丝座技术手册

    1. 产品简介


    830/831/834 系列电路板安装嵌入式保险丝座是专为需要高可靠性与紧凑设计的应用而设计的电子元件。它们采用5×20mm规格的保险丝,能够承受高达250V的电压。这些保险丝座广泛应用于电源管理、汽车电子、通信设备以及其他需要高过载保护的应用场景中。

    2. 技术参数


    - 兼容保险丝类型:5×20mm
    - 材料:
    - 外壳/盖子:黑色阻燃塑料(UL94 V-0)
    - 金属部件:铜合金,防腐蚀处理
    - 端子:可焊锡端子,镀锡
    - 电气数据(23°C):
    - 额定电压:250V
    - 额定电流:6.3A (VDE),16A (UL/CSA)
    - 额定功率:1.6W (VDE),2.5W (VDE)
    - 最大功率(带835盖):2.5W (VDE)
    - 安装方式:
    - 830系列:3个焊脚,间距5.08mm
    - 831系列:4个焊脚,间距5.08mm
    - 834系列:2个焊脚,间距5.08mm
    - 保护等级与类别:
    - IP 40 (IEC 60529)
    - PC2 (IEC 60127-6)
    - 工作温度范围:-25°C至70°C
    - 气候测试:-25°C/+70°C/21天(IEC 60068-2-1...3)
    - 存储条件:相对湿度10°C至60°C,年平均≤75%,最大值不超过95%(连续30天)
    - 振动抗性:
    - 24个周期,每个15分钟(IEC 60068-2-6)
    - 10-60Hz时振幅为0.75mm,60-2000Hz时加速度为10g
    - 接触电阻:≤5mΩ
    - 介电强度:>1.5kV
    - 冲击电压:4kV,50Hz,1min(干燥),4kV(1.2μs/50μs)
    - 绝缘电阻:>103MΩ(500V DC,1min)
    - 焊接性:235°C,3秒(波峰焊);350°C,1秒(烙铁焊)
    - 焊接热稳定性:260°C,5秒(IEC 60068-2-20)
    - 最小截面导电路径:0.2mm²
    - 标记:830, 250V;831, 250V;834, 250V

    3. 产品特点和优势


    830/831/834 系列电路板安装嵌入式保险丝座具有以下独特功能和优势:
    - 高可靠性:通过严格的电气性能测试,确保长时间稳定运行。
    - 紧凑设计:占用空间小,适合空间受限的应用场合。
    - 高防护等级:IP40防护等级,适用于恶劣环境。
    - 多种型号选择:提供不同规格的保险丝座,满足不同的应用需求。
    - 高焊接耐久性:保证在焊接过程中保持良好的机械和电气连接。

    4. 应用案例和使用建议


    - 应用案例:这些保险丝座广泛应用于电源管理、汽车电子和通信设备中,确保电路的安全与稳定。
    - 使用建议:在安装过程中,建议进行详细的测试,以确保保险丝座与电路板的良好配合。特别是在极端环境条件下,如高温或低温,需要特别注意其工作稳定性。

    5. 兼容性和支持


    - 兼容性:这些保险丝座与标准的5×20mm保险丝兼容。
    - 支持:Littelfuse公司提供详尽的技术文档和支持,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - Q:如何判断保险丝是否熔断?
    - A:可以通过外观检查或测量两端电阻来判断。
    - Q:如何正确安装保险丝座?
    - A:确保保险丝座与电路板之间没有空隙,并且所有焊点都牢固可靠。
    - Q:如何提高保险丝座的使用寿命?
    - A:避免频繁的温度变化和振动,定期进行测试和维护。

    7. 总结和推荐


    830/831/834 系列电路板安装嵌入式保险丝座以其高可靠性、紧凑设计和广泛的适用性,在电子设备保护领域表现优异。建议在需要高可靠性电路保护的应用中优先选用。此外,Littelfuse公司提供的详尽支持也使得该产品成为用户值得信赖的选择。

83000000005参数

参数
保险丝类型 Cartridge
额定电流 6.3A
保险丝座类型 支座
长*宽*高 32mm(长度)*15.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

83000000005厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

83000000005数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 83000000005 83000000005数据手册

83000000005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 6.1875
200+ ¥ 5.94
400+ ¥ 5.841
800+ ¥ 5.643
库存: 3000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 618.75
