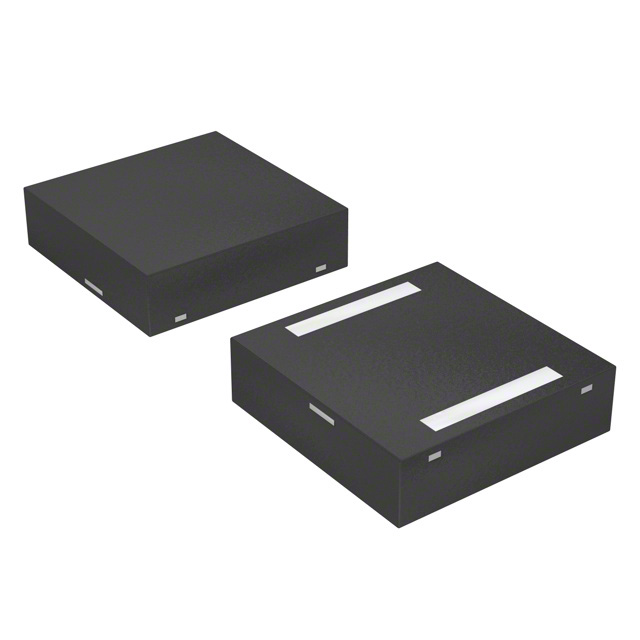

P1500Q12ALRP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 45A TDFN-2 贴片安装
供应商型号: ZT-P1500Q12ALRP
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P1500Q12ALRP

P1500Q12ALRP概述


    产品简介


    产品类型: Littelfuse的SIDACtor® Protection Thyristors Q2L系列 - 3x3 QFN
    主要功能:
    - 用于保护高密度宽带设备免受损害性过电压瞬变。
    - 具备低电压超调、低导通电压、低电容的特点。
    - 在多次浪涌事件后,不降低其浪涌能力。
    - 符合全球标准和法规要求,同时限制对宽带信号和板空间的影响。
    应用领域: 高密度宽带设备,如电信系统、网络基础设施、数据中心等。

    技术参数


    | 参数名称 | 规格范围 |

    | 操作结温范围 (TJ) | -40°C 到 +150°C |
    | 存储温度范围 (TS) | -65°C 到 +150°C |
    | 热阻:结到环境 (RθJA) | 120°C/W |
    | 峰值脉冲电流 (IPP) | 最大 500 A @ 10/560µs |
    | 导通电流 (IH) | 最小 150 mA @ 1.2/50µs |
    | 导通电压 (VT) | 最大 2.2 V @ 2.2A |
    | 电容 (Capacitance) | 最大 55 pF @ 1 MHz, 2V 偏压 |

    产品特点和优势


    独特功能和优势:
    - 低电压超调和低导通电压,适合高精度要求的应用。
    - 低电容设计,减少信号失真。
    - 多次浪涌事件后的持续性能稳定。
    - 小型封装(3x3 QFN),节省板空间。
    - 符合RoHS和无卤素标准,环保可靠。
    - 通过UL 497B认证,提供隔离环路电路保护。

    应用案例和使用建议


    实际应用案例:
    - 在高密度宽带网络设备中,保护关键组件不受电压瞬变损害。
    - 在电信系统中,作为过电压保护器使用。
    使用建议:
    - 在应用中需考虑适当的串联电阻,以防止过流现象。
    - 为确保最佳性能,建议遵循制造商推荐的焊接条件进行安装。

    兼容性和支持


    兼容性:
    - 兼容Pb-free 2级互连。
    支持信息:
    - 厂商提供详细的技术文档和样品支持。
    - 附带详细的焊接参数指南,确保正确安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 装配时出现虚焊 | 确保使用推荐的回流焊接条件,检查焊接时间及温度。 |
    | 设备过早失效 | 检查安装的浪涌抑制元件是否满足需求,确保符合规定的浪涌测试条件。 |
    | 信号失真 | 检查电容值是否符合设计要求,确保信号传输路径的稳定性。 |

    总结和推荐


    综合评估:
    - Littelfuse的SIDACtor® Protection Thyristors Q2L系列具备高性能和可靠性,适合于高密度宽带设备的保护需求。
    - 小巧的封装、低电容和高可靠性使其成为同类产品中的佼佼者。
    - 满足全球安全和环保标准,且易于安装和维护。
    推荐使用:
    - 强烈推荐在高密度宽带应用中使用此产品,尤其是需要高精度和紧凑布局的设计项目。

P1500Q12ALRP参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 45A
峰值脉冲功率 -
极性 -
工作电压 -
2-TDFN
通用封装 TDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P1500Q12ALRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P1500Q12ALRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P1500Q12ALRP P1500Q12ALRP数据手册

P1500Q12ALRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
