02301.25DRT3P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 9.8A²S 慢速熔断 Cartridge,Glass 1.25A 插件,D4.5XL14.5MM 标准安装,盒式安装,通孔安装 14.5mm(长度)
供应商型号: ZT-02301.25DRT3P
供应商: 海外现货
标准整包数: 1

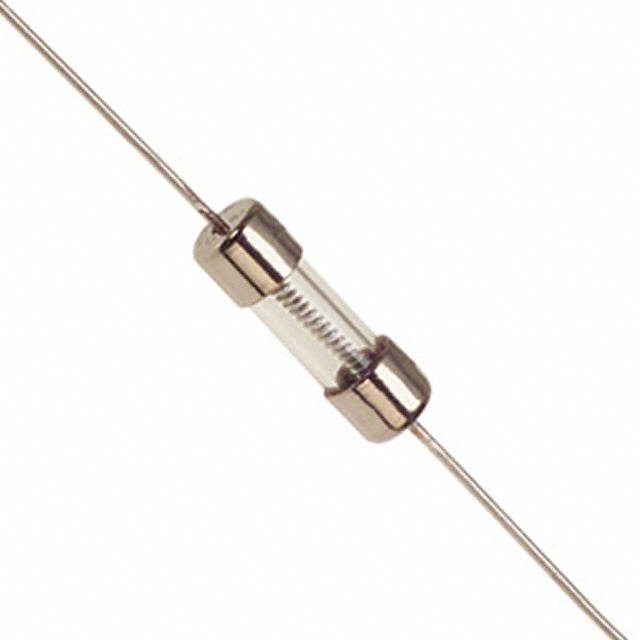

LITTELFUSE 熔断保险丝 02301.25DRT3P

02301.25DRT3P概述

    2AG > Time Lag > 229/230 系列熔断器技术手册

    1. 产品简介


    Littelfuse 的 229/230 系列慢速熔断器适用于 2AG 尺寸,提供片式和轴向引线两种形式。此系列熔断器主要用于电信行业,并能够承受高电流的短时脉冲。其主要功能是提供过电流保护,确保设备安全运行。同时,该系列熔断器支持多种封装选项和安装方式,以满足不同的设计需求。

    2. 技术参数


    - 认证机构批准:
    - UL Standard 248-14
    - E10480 和 29862 认证
    - 电流范围:
    - 片式:0.250A - 3.5A
    - 轴向引线:0.250A - 7A
    - 电压等级:
    - 250VAC 或 125VDC
    - 高达 600VAC(具体型号有所不同)
    - 短路中断能力:
    - 最大 35A @ 250VAC
    - 最大 10KA @ 125VDC
    - 阻抗(冷态):
    - 0.250A - 7A:范围从 0.0116Ω 到 2.4300Ω
    - 熔断时间特性:
    - 在 100% 额定电流下,最小熔断时间为 4 小时
    - 在 200% 额定电流下,熔断时间在 3 秒到 20 秒之间

    3. 产品特点和优势


    - 双保险指示:可选的熔断指示功能(通过在型号后缀加‘S’实现),有助于快速定位熔断位置。
    - 浪涌耐受性:该系列熔断器具有出色的浪涌耐受能力,能承受高达 50 次的冲击。
    - 环保材料:符合RoHS标准且无铅,适用于各种环保要求严格的场合。
    - 多种封装选择:片式和轴向引线形式,适应不同应用环境。

    4. 应用案例和使用建议


    - 典型应用:
    - 通信设备中的电源保护
    - 工业控制系统中的设备保护
    - 电子设备中的电路保护
    - 使用建议:
    - 确保所选型号符合应用中的额定电流和电压要求。
    - 使用适当的安装方法和配件(例如夹子或熔断器座),以确保良好的接触和可靠性。
    - 定期检查和测试以确保其正常工作。

    5. 兼容性和支持


    - 兼容性:
    - 支持多种安装方式,如面板安装和直接焊接。
    - 可与其他标准电气设备和配件无缝对接。
    - 支持和维护:
    - Littelfuse 提供全面的技术支持,包括详细的安装指南和故障排除建议。
    - 客户可通过官方网站获取更多技术支持资源和文档。

    6. 常见问题与解决方案


    - 问题:熔断器频繁熔断
    - 解决办法:检查电路负载是否超过熔断器额定值;确保正确的安装和连接;检查是否有短路。
    - 问题:无法启动
    - 解决办法:确认电源供应正常;检查接线和连接;确保没有其他组件故障导致电路中断。
    - 问题:指示灯不亮
    - 解决办法:确认安装了具有指示功能的型号;检查指示灯部分是否损坏;尝试更换新的熔断器。

    7. 总结和推荐


    Littelfuse 229/230 系列熔断器凭借其卓越的浪涌耐受性和广泛的电流范围,为各种工业和电信应用提供了可靠保护。其独特的双保险指示功能和环保材料使得该系列熔断器在实际应用中表现出色。此外,Littelfuse 提供的详细技术资料和支持服务也极大地简化了安装和维护过程。
    综上所述,强烈推荐在需要高可靠性过电流保护的应用中使用 Littelfuse 229/230 系列熔断器。

02301.25DRT3P参数

参数
额定电流 1.25A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 9.8A²S
长*宽*高 14.5mm(长度)
通用封装 插件,D4.5XL14.5MM
安装方式 标准安装,盒式安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

02301.25DRT3P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02301.25DRT3P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02301.25DRT3P 02301.25DRT3P数据手册

02301.25DRT3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
