JLLS030.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 快速熔断 Cartridge 30A 底座安装,标准安装,盒式安装 38.1mm(长度)
供应商型号: ZT-JLLS030.T
供应商: 海外现货
标准整包数: 1

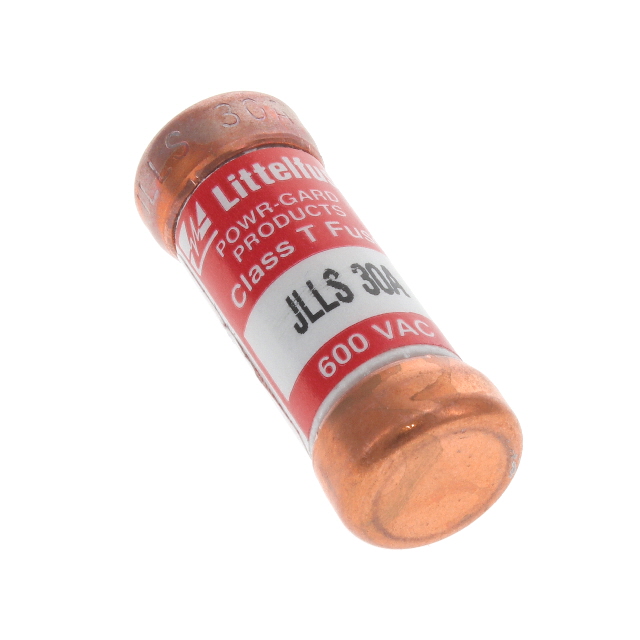

LITTELFUSE 熔断保险丝 JLLS030.T

JLLS030.T概述

    POWR-GARD® Fuse CLASS T – JLLN / JLLS Series

    1. 产品简介


    类型和功能
    POWR-GARD® 系列 Class T JLLN 和 JLLS 型号是一种高性能快速动作保险丝,适用于广泛的工业应用。这类保险丝能够在交流电路中提供出色的短路保护和过载保护。JLLN/JLLS 系列以其紧凑的设计和高度的电流限制能力著称。
    应用领域
    这些保险丝特别适合用于保护变频驱动器、电源转换设备(如逆变器、整流器和不间断电源系统)、电源供应和配电单元,以及紧凑型主开关。它们广泛应用于需要高度可靠短路保护的场合。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压 | 交流:300V (JLLN) / 600V (JLLS) |
    直流:160V (1-60A) / 125V (70-1200A) |
    | 额定电流范围 | 1–1200A |
    | 分断能力 | 200kA 交流 / 50kA直流(1-30A) / 20kA直流(35-1200A) |
    | 认证标准 | UL 248-15, Class T |
    | 环境适应性 | 符合RoHS标准 |

    3. 产品特点和优势


    - 极高的电流限制能力:能在短时间内迅速分断电流,减少电气故障造成的损害。
    - 紧凑设计:体积仅为同类 Class R 保险丝的三分之一,方便安装和节省空间。
    - 高分断能力:具备高达 200kA 的交流分断能力,确保可靠保护。
    - 多种封装选择:JLLN 35-60 安培型号提供带插件引脚和垂直安装选项,便于不同应用场景下的灵活部署。

    4. 应用案例和使用建议


    应用案例
    1. 变频驱动器保护:这类保险丝在变频驱动器中起到关键的保护作用,确保电路安全稳定运行。
    2. 电源转换设备:例如在逆变器、整流器和不间断电源系统中,提供有效的短路和过载保护。
    3. 紧凑型主开关:由于其紧凑的设计,非常适合于需要高度集成的应用环境。
    使用建议
    - 正确选择电流等级:根据实际需求和电路参数合理选择保险丝的额定电流。
    - 注意安装方向:某些型号可能需要特定的安装方式以确保最佳性能。
    - 定期检查维护:定期检查连接点,避免因接触不良导致的安全隐患。

    5. 兼容性和支持


    - 兼容性:POWR-GARD® JLLN 和 JLLS 系列保险丝可以与市面上多数常用的电子元器件和设备兼容。
    - 技术支持:用户可通过访问 Littelfuse 官网下载相关技术文档和 CAD 绘图,并联系厂家获取技术支持。

    6. 常见问题与解决方案


    - Q: 安装过程中保险丝损坏怎么办?
    - A: 遵循正确的安装指南,确保连接点无松动。若发现损坏,更换新的保险丝并重新进行安装。
    - Q: 如何判断保险丝是否正常工作?
    - A: 参考产品的电流-时间曲线,定期检查回路中的电压和电流值,必要时使用专用工具检测。

    7. 总结和推荐


    POWR-GARD® Fuse CLASS T – JLLN / JLLS 系列是一款高效、可靠的电子元器件,具有高度的电流限制能力和紧凑的设计,非常适合需要高水平短路和过载保护的应用。考虑到其优良的性能表现及广泛的适用范围,强烈推荐给那些追求可靠性和效率的工程师和技术人员。

JLLS030.T参数

参数
额定电压-AC 600V
额定电压-DC 300V
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 30A
熔断电流 -
长*宽*高 38.1mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

JLLS030.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLS030.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLS030.T JLLS030.T数据手册

JLLS030.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
