首页  >  产品百科  >  RXEF010-2

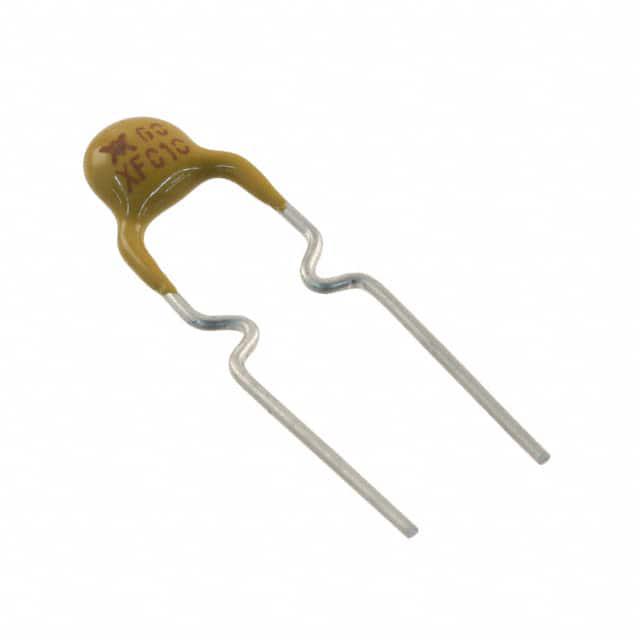

RXEF010-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 4s 200mA 2.5Ω 60V 7.5Ω 40A 100mA 通孔安装 11.6mm*3mm*11.6mm
供应商型号: TS-RF2622-000
供应商: 海外现货
标准整包数: 3000
LITTELFUSE PTC可复位保险丝 RXEF010-2

RXEF010-2概述

    PolySwitch® Resettable PPTCs 技术手册

    产品简介


    Littelfuse 的 PolySwitch 径向引脚式设备是目前市场上最全面且完整的可复位过流保护装置集。RXEF 系列具有低保持电流(低至 50 mA)和高电压额定值(高达 72 V)。这些设备适用于各种高容量电子产品组装,且符合RoHS标准,无铅且无卤素。

    技术参数


    | 参数名称 | 值 |

    | 保持电流 (IH) | 0.05 A 到 3.75 A |
    | 跳闸电流 (IT) | 0.10 A 到 7.50 A |
    | 最大持续电压 (VMAX) | 60 V 或 72 V |
    | 最大故障电流 (IMAX) | 40 A |
    | 功率耗散 (PD) | 0.22 W 到 15.6 W |
    | 电阻最小值 (RMIN) | 0.048 Ω 到 20.00 Ω |
    | 电阻最大值 (RMAX) | 0.05 Ω 到 24.00 Ω |
    | 铅尺寸 (mm2/AWG) | 0.128/26 到 0.520/20 |

    产品特点和优势


    1. 复位和单次使用过流保护:可重复使用,同时提供一次性过流保护。
    2. 广泛的封装形式和端接方法:适用于各种高容量电子组装。
    3. RoHS合规:无铅且无卤素,环保安全。

    应用案例和使用建议


    RXEF 系列广泛应用于卫星视频接收器、工业控制、变压器、计算机主板、调制解调器、USB 集线器和端口、游戏机、电池组等多个领域。在使用时,应确保环境温度不超过 85°C,以免影响设备性能。

    兼容性和支持


    这些设备与多种电子元器件和设备兼容。制造商提供了详细的文档和样品,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备跳闸后无法复位 | 检查电路是否有短路现象 |
    | 设备发热异常 | 检查周围环境温度,确保不超限 |
    | 设备响应时间较长 | 确认电路负载不超过设备规格范围 |

    总结和推荐


    PolySwitch® RXEF 系列径向引脚式可复位保护器件是一款非常实用的产品,其独特的设计使其能够适应多种高容量电子产品的需要。其环保材料、广泛的适用范围以及出色的性能使其在市场上具有较强的竞争力。我们强烈推荐这款产品用于高可靠性要求的应用场合。

RXEF010-2参数

参数
冷电阻 -
最大额定电流 40A
最小初始态电阻值 2.5Ω
最大跳断后电阻值 7.5Ω
跳闸时间 4s
最大电压 60V
保持电流 100mA
跳闸电流 200mA
长*宽*高 11.6mm*3mm*11.6mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

RXEF010-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RXEF010-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE RXEF010-2 RXEF010-2数据手册

RXEF010-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1842 ¥ 1.5659
6000+ $ 0.1732 ¥ 1.4719
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 4697.7
