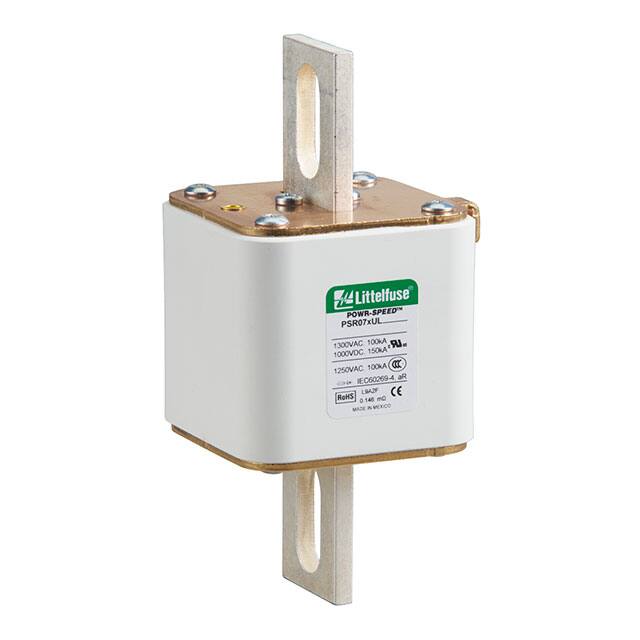

PSR070UL0063Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1.3KV 273A²S 100KA,150KA 快速熔断 Square 63A 支架安装,螺纹安装 71.4mm*43mm*49mm
供应商型号: ZT-PSR070UL0063Z
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 PSR070UL0063Z

PSR070UL0063Z概述

    POWR-SPEED® 熔断器技术手册

    产品简介


    POWR-SPEED®系列高速方体熔断器是由Littelfuse公司设计并生产的保护半导体器件的专业熔断器。这些熔断器主要用于保护如二极管、晶闸管、IGBT、SCR、MOSFET以及其他固态器件等功率转换设备。这些固态器件通常应用于电力转换和电力调节设备中,如变频器、逆变器、不间断电源(UPS)、整流器和软启动器。该系列熔断器能够为现代功率转换设备提供极为快速的电路保护,防止线涌和过电流条件对其造成损害。

    技术参数


    | 案例大小 | 目录编号 | 额定电流(A) | 额定电压(V) | 断路容量(A²s) | 总清除能量(A²s) | 功率损耗(W) | 适用认证 |

    | 30 | PSR030 | 40 | 690 | 76 | 280 | 13 | UL, cURus, IEC |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    注:以上为部分数据,具体参数请参阅Littelfuse官方文档。

    产品特点和优势


    - 最佳直流性能: 该系列产品具有卓越的直流性能,在各种条件下都能提供可靠保护。
    - 极端限流能力: 可以快速限制电路中的异常电流,降低潜在的故障风险。
    - 优越的循环能力: 在反复的短路情况下表现优异,保证长时间的可靠运行。
    - 全球认证: 包括美国和加拿大要求的UL和cURus认证,以及IEC标准认证。
    - 可视化指示: 融合了标准的视觉指示和可选的微动开关用于外部指示。
    - 低功耗设计: 设计了低功耗的方案,确保在高负载时仍能保持高效运行。

    应用案例和使用建议


    这款熔断器适用于多种设备,例如电力转换装置(UPS、逆变器、整流器、驱动器)、直流系统(直流公共母线、直流注入制动)、电池保护应用(储能系统)以及电动汽车充电站。使用建议如下:
    - 在选择熔断器时,需根据设备的具体需求选择合适的额定电流和电压等级。
    - 定期检查熔断器的工作状态,确保其持续正常工作。
    - 若需要更精确的故障检测,可以选配微动开关进行外部指示。

    兼容性和支持


    该熔断器设计与北美市场常见的螺栓式接头兼容,提供了US短刀片和UL长刀片两种终端方式。此外,厂商还提供了相关技术支持,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - Q: 如何确定适合我的设备的熔断器型号?
    - A: 参考设备的工作电流和电压参数,选择对应的产品型号。

    - Q: 如果发现熔断器已经烧毁,如何更换?
    - A: 仔细拆卸旧熔断器,安装新的熔断器,务必遵循正确的安装步骤。

    总结和推荐


    POWR-SPEED®熔断器凭借其出色的直流性能、强大的限流能力和广泛的应用范围,在电力转换和电力调节设备保护领域展现出强大的竞争力。因此,对于那些需要高度可靠的电路保护系统的用户来说,这款产品是最佳选择之一。强烈推荐在设计电力转换和电力调节设备时考虑使用POWR-SPEED®熔断器。

PSR070UL0063Z参数

参数
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 273A²S
额定电流 63A
熔断电流 100KA,150KA
额定电压-AC 1.3KV
额定电压-DC 1KV
长*宽*高 71.4mm*43mm*49mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR070UL0063Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR070UL0063Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR070UL0063Z PSR070UL0063Z数据手册
