0235.200HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.00867A²S 快速熔断 Cartridge,Glass 200mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 576-0235.200HXP
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0235.200HXP

0235.200HXP概述

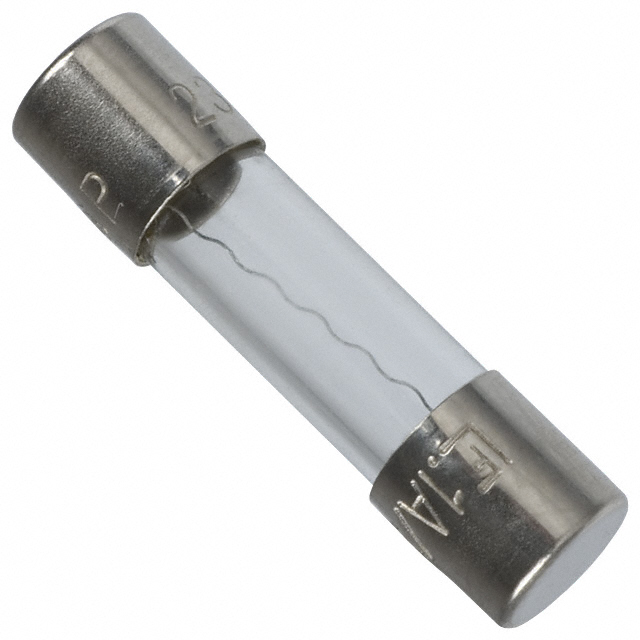

    5×20 mm Fast-Acting Glass Body Cartridge Fuse

    1. 产品简介


    Littelfuse的235系列5×20 mm快熔型玻璃体保险丝是专为满足UL/CSA/ANCE 248标准而设计的。它提供两种形式:贴片式和轴向引脚式,适用于各种应用场合。这款保险丝主要用于家用电器或使用设备中的补充保护,为内部电路或组件提供独立的保护。通过满足严格的工业标准和可靠性测试,235系列展示了其在恶劣环境下的卓越性能。

    2. 技术参数


    | 额定电流 (A) | 电压等级 (V) | 断开容量 (kA) | 额定冷电阻 (Ω) | 熔化时间I²t (A²s) |

    | 0.1 | 250 | 35 @ 250VAC | 8.4 | 0.00127 |
    | 0.125 | 250 | 5.75 | 0.00273 | - |
    | 0.2 | 250 | 3.15 | 0.00867 | - |
    | ... | ... | ... | ... | ... |
    注:具体详细数据请参见“电气特征规格”表格。

    3. 产品特点和优势


    - UL/CSA/ANCE 248标准:符合全球认可的安全标准。
    - 多种额定电流选择:从0.1A到7A不等,满足不同需求。
    - 抗腐蚀材料:玻璃体,镍镀黄铜帽,锡镀铜引脚,保证长期可靠使用。
    - RoHS合规:无铅设计,符合环保要求。

    4. 应用案例和使用建议


    - 应用案例:常用于家电、工业控制设备等需要过载保护的应用。
    - 使用建议:安装前务必进行适用性测试,确保符合具体应用要求。

    5. 兼容性和支持


    - 兼容性:可与Littelfuse的其他配件和保险丝座一起使用,如345系列保险丝座。
    - 支持服务:制造商提供详细的技术文档和样品,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题:保险丝熔断频繁?
    - 解决方案:检查电路是否存在过载或短路现象,必要时更换更大额定电流的保险丝。

    7. 总结和推荐


    综上所述,Littelfuse的235系列5×20 mm快熔型玻璃体保险丝在设计上充分考虑了安全性和可靠性,尤其适合需要高稳定性和精确保护的应用场合。鉴于其广泛的额定电流选择和优异的电气性能,强烈推荐给那些寻找高性能、高可靠性的电路保护解决方案的工程师和技术人员。
    这份技术手册详细介绍了Littelfuse 235系列5×20 mm快熔型玻璃体保险丝的关键特性、规格及应用建议。希望这份文档能够帮助您更好地了解和使用这一高性能产品。

0235.200HXP参数

参数
额定电流 200mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.00867A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0235.200HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0235.200HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0235.200HXP 0235.200HXP数据手册

0235.200HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.288 ¥ 11.972
5+ $ 1.0028 ¥ 9.3211
10+ $ 0.9361 ¥ 8.701
50+ $ 0.7502 ¥ 6.9731
100+ $ 0.6699 ¥ 6.2268
300+ $ 0.6383 ¥ 5.9329
500+ $ 0.5324 ¥ 4.949
1000+ $ 0.5065 ¥ 4.7081
2500+ $ 0.4752 ¥ 4.4169
库存: 321
起订量: 1 增量: 1
