首页  >  产品百科  >  RUEF185

RUEF185

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: Littelfuse 自恢复保险丝, 30V 直流, 3.7A, 保持电流1.85A
供应商型号: RUEF185 涂标
供应商: 国内现货
标准整包数: 1

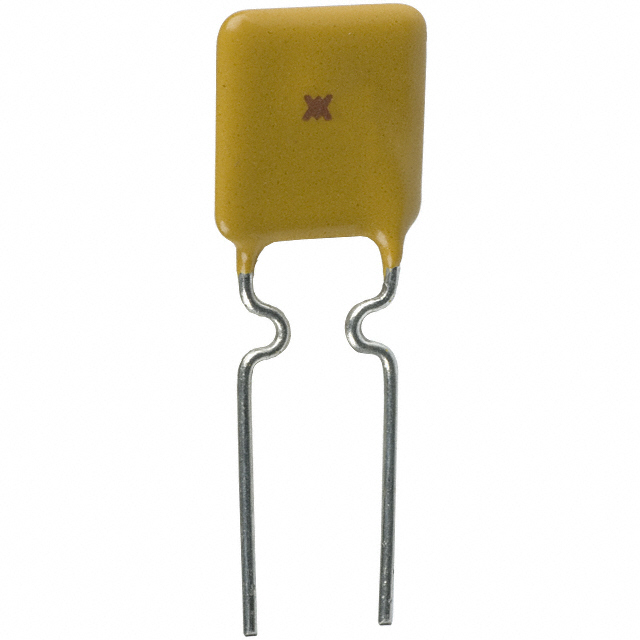

LITTELFUSE PTC可复位保险丝 RUEF185

RUEF185概述

    PolySwitch® RUEF185 技术手册解析

    1. 产品简介


    PolySwitch® RUEF185 是一种过电流保护装置(PTC Devices),属于PolySwitch系列。它主要用于电路中的过载保护,可以有效地防止电流过大导致的设备损坏。该产品广泛应用于消费电子、通信设备、工业控制等领域,以确保电路安全运行。

    2. 技术参数


    - 最大电气额定值:
    - 直流电压:30 VDC
    - 直流电流:100 A
    - 交流电压:30 VAC
    - 交流电流:70 ARMS
    - 绝缘材料:
    - 液态环氧树脂聚合物,已固化,阻燃等级达到UL94 V-0标准。
    - 引线材料:
    - 24 AWG镀锡铜包钢。
    - 标记:
    - 制造商标志、批次标识、型号标识(U185)。
    - 尺寸(单位:mm):
    - A: 10.2
    - B: 15.7
    - C: 4.3 - 5.8
    - D: 7.6
    - E: 3.0
    - 性能指标:
    - 保持电流:1.85 A
    - 保持时间至触发:3.70 秒
    - 触发电阻:0.03 Ω - 0.06 Ω
    - 峰值功率耗散:1.41 W

    3. 产品特点和优势


    PolySwitch® RUEF185 的主要特点是其过电流保护能力。其高保持电流和快速响应时间使其能够迅速切断过载电流,从而有效保护电路免受损害。此外,其阻燃材料和严格的认证标准使其具备更高的安全性能和可靠性。该产品的紧凑设计和多样化的应用范围使其在各种电子设备中都能发挥重要作用。

    4. 应用案例和使用建议


    PolySwitch® RUEF185 可广泛应用于需要过电流保护的场合,如电源供应器、开关电源、家用电器等。为了保证最佳性能,建议在使用时注意以下几点:
    - 确保安装环境符合规定的温度范围。
    - 避免超出产品的额定电气参数。
    - 在复杂电路中,确保正确连接,避免错误接线导致的误动作。

    5. 兼容性和支持


    PolySwitch® RUEF185 通过了多项认证,包括UL、CSA、TUV和CQC,这使得它能够在全球范围内广泛使用。Littelfuse公司还提供详细的参考文档和支持服务,确保用户在使用过程中能够获得及时的技术支持。

    6. 常见问题与解决方案


    - 问题:触发后无法复位
    解决方案:检查负载情况,确保负载不超过额定值,必要时更换新的保护装置。
    - 问题:长时间过载导致烧毁
    解决方案:根据电路需求选择合适额定值的产品,确保不超负荷运行。

    7. 总结和推荐


    总体来看,PolySwitch® RUEF185 是一款性能优异、可靠稳定的过电流保护装置。它具有出色的过载保护能力,适用于多种应用场合。虽然价格略高于同类产品,但其高可靠性和广泛的适用范围使得它成为值得投资的选择。因此,对于需要高可靠性和安全性的电路设计,推荐使用PolySwitch® RUEF185。

RUEF185参数

参数
冷电阻 -
最大额定电流 100A
最小初始态电阻值 30mΩ
最大跳断后电阻值 90mΩ
跳闸时间 8.7s
最大电压 30V
保持电流 1.85A
跳闸电流 3.7A
长*宽*高 15.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

RUEF185厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RUEF185数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE RUEF185 RUEF185数据手册

RUEF185封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.19
500+ ¥ 0.9775
1000+ ¥ 0.9605
2000+ ¥ 0.952
库存: 2000
起订量: 50 增量: 500
交货地:
最小起订量为:10
合计: ¥ 11.9
