0472.500MAT1L

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.1927A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA 通孔安装 7.11mm(长度)
供应商型号: ZT-0472.500MAT1L
供应商: 海外现货
标准整包数: 1

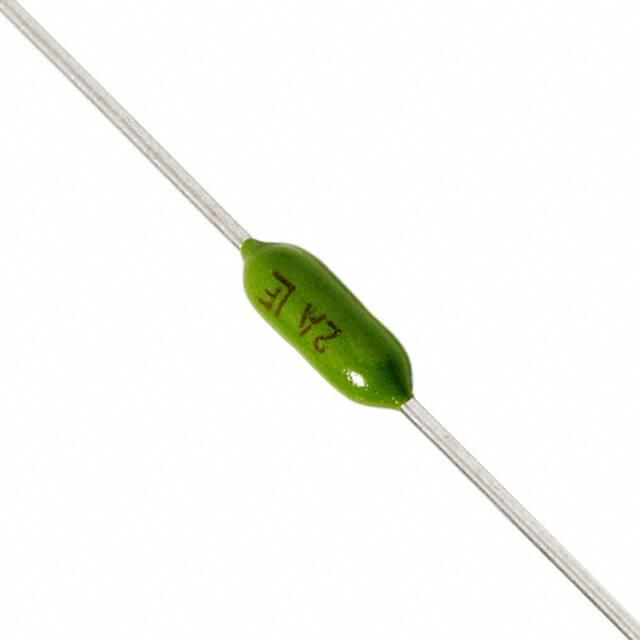

LITTELFUSE 熔断保险丝 0472.500MAT1L

0472.500MAT1L概述

    472 系列 PICO® II 时间延时保险丝

    产品简介


    472 系列 PICO® II 是一款具有时间延时特性的慢熔断保险丝,额定电压为 125V。这款保险丝专为需要承受适度浪涌电流的应用而设计,且体积小巧,非常适合空间受限的应用场合。472 系列 PICO® II 的主要应用领域包括平板显示电视、照明、游戏机、电源供应器以及音频/视频设备。

    技术参数


    - 额定电压:125V AC/DC
    - 分断能力:50A @ 125V AC/DC
    - 额定电流范围:0.50A 至 5.00A
    - 温度重定曲线:-55°C 至 +125°C(需适当降额)
    - 最大焊接温度:260°C
    - 焊接保持时间:2-5 秒
    - 耐热冲击性:100G 峰值加速度,持续 6 毫秒
    - 振动性:符合 MIL-STD-202 方法 201 和方法 204 测试条件 C
    - 引线拔出力:10 磅
    - 耐焊性:符合 MIL-STD-202 方法 208

    产品特点和优势


    1. 适合浪涌电流:472 系列 PICO® II 能够承受适度的浪涌电流,因此适用于有浪涌电流需求的应用。
    2. 小巧尺寸:小体积设计使其适合空间受限的设计。
    3. 宽电流范围:电流额定值涵盖从 0.50A 到 5.00A,提供了广泛的选择。
    4. 环保合规:符合 RoHS 标准且无卤素。
    5. 优良的温度范围:可在 -55°C 至 +125°C 的宽温度范围内工作,适合严苛环境。
    6. 低温度重定:在低温条件下也能正常工作。

    应用案例和使用建议


    应用案例:
    - 平板电视中的保护电路:确保显示器在开机时能够承受启动电流的浪涌,同时在正常运行时提供保护。
    - 游戏机电源保护:通过延时保护防止瞬态电压损害电源模块。
    - 照明系统:在灯具启动时保护电路不受浪涌电流影响。
    使用建议:
    - 在设计电路时,建议对 472 系列 PICO® II 进行充分的测试,以确保其在特定应用中的可靠性和安全性。
    - 根据具体的工作温度和环境条件,适当调整电流额定值以达到最佳效果。

    兼容性和支持


    - 472 系列 PICO® II 与多种电子设备和组件兼容,尤其适用于小型电子设备和紧凑型电路板。
    - 制造商提供技术支持,包括详细的安装指南和常见问题解答。

    常见问题与解决方案


    - 问题一:保险丝在正常操作下频繁烧断。
    - 解决方案:检查是否存在超过保险丝额定电流的电流,并适当降低工作电流。
    - 问题二:保险丝长时间未响应。
    - 解决方案:确认是否为浪涌电流导致的延迟熔断,等待一段时间看是否恢复正常。
    - 问题三:焊接过程中保险丝损坏。
    - 解决方案:遵循正确的焊接工艺,确保焊接温度和时间在推荐范围内。

    总结和推荐


    综上所述,472 系列 PICO® II 时间延时保险丝凭借其适中的浪涌电流承受能力、小巧尺寸和宽广的电流选择范围,在多个应用领域展现出其独特的优势。鉴于其高可靠性、良好的温度适应性和广泛的电流范围,强烈推荐在需要浪涌电流保护的电路中使用此款保险丝。

0472.500MAT1L参数

参数
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.1927A²S
额定电流 500mA
熔断电流 -
额定电压-AC 125V
长*宽*高 7.11mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

0472.500MAT1L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0472.500MAT1L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0472.500MAT1L 0472.500MAT1L数据手册

0472.500MAT1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
