02151.25MXESPP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 3.2A²S 1.5KA 慢速熔断 Cartridge,Ceramic 1.25A 插件,D5.2XL20MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 576-02151.25MXESPP
供应商: Mouser
标准整包数: 1

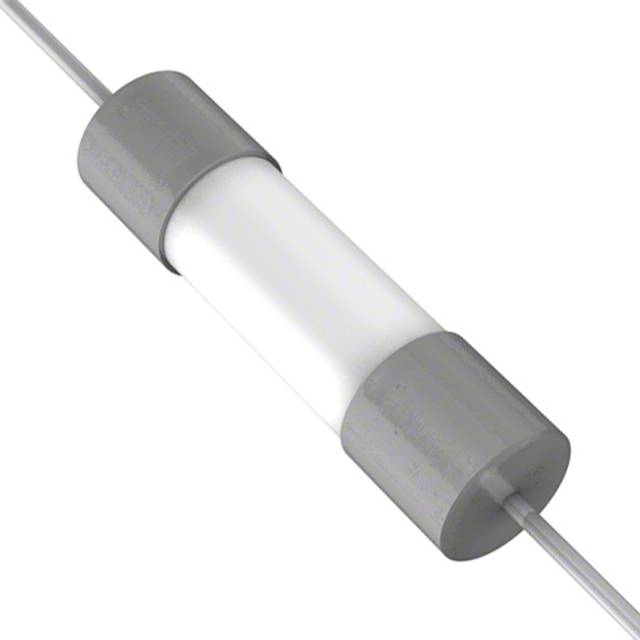

LITTELFUSE 熔断保险丝 02151.25MXESPP

02151.25MXESPP概述


    产品简介


    215SP系列时间延迟保险丝是一款符合IEC标准的陶瓷体轴向引脚式管状保险丝,专为全球范围内的家用电器和终端设备提供补充保护而设计。这款保险丝适用于额定电流从1A到10A的应用场景,广泛应用于各种消费电子产品、工业设备及家电领域。

    技术参数


    | 参数名称 | 值 |

    | 尺寸 | 5.1 ± 0.6 mm x 20 ± 0.5 mm (长 x 宽) |
    | 工作电压 | 额定电压:250V AC |
    | 断流能力 | 1500A(@250V AC) |
    | 温度范围 | -55°C 至 +125°C |
    | 认证机构 | CQC、UL、CSA、TUV、VDE |
    | 最大熔断时间 | 10倍额定电流下,熔断时间为0.01秒至0.15秒 |

    产品特点和优势


    - 高断流能力:具有出色的短路保护性能,能够在极端条件下可靠切断电流。
    - 时间延迟特性:能够承受瞬时过载而不误动作,特别适合电动机、变压器等启动电流较大的设备。
    - RoHS合规:无铅设计,符合环保要求。
    - 行业标准认证:满足IEC 60127-2第5部分的时间延迟保险丝规范。

    应用案例和使用建议


    应用案例:
    - 在洗衣机电机回路中作为过流保护装置。
    - 家用空调压缩机启动电路的过载保护。
    - 各类电源模块输入端的过压保护。
    使用建议:
    1. 确保保险丝安装位置靠近需要保护的负载,并保持适当的散热空间。
    2. 避免将保险丝暴露于高温或高湿度环境中以延长使用寿命。
    3. 若需焊接安装,请遵循推荐的手工焊接温度设置(350°C),避免使用红外或回流焊工艺。

    兼容性和支持


    该系列产品可直接替换市场上大多数相同规格的保险丝,与主流PCB板兼容良好。制造商提供全面的技术支持服务,包括样品申请和技术文档下载。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝频繁熔断 | 检查负载是否超出了保险丝的额定值 |
    | 融断后无法恢复通电 | 更换新的符合规格的保险丝 |
    | 焊接过程中保险丝损坏 | 调整焊接参数至推荐值 |

    总结和推荐


    Littelfuse 215SP系列时间延迟保险丝以其卓越的安全性、稳定性和广泛的适用性,在消费电子、工业控制等多个领域展现了极高的市场价值。对于需要长时间运行且需防止误触发的应用场景,它是理想的选择。我们强烈推荐此款产品用于任何需要可靠过流保护的场合。
    如果您正在寻找一款既经济又高效的保险丝解决方案,那么215SP系列无疑是您的首选!

02151.25MXESPP参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 3.2A²S
额定电流 1.25A
熔断电流 1.5KA
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.2XL20MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

02151.25MXESPP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02151.25MXESPP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02151.25MXESPP 02151.25MXESPP数据手册

02151.25MXESPP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.92 ¥ 7.774
5+ $ 0.8131 ¥ 6.8703
10+ $ 0.7878 ¥ 6.6565
50+ $ 0.6336 ¥ 5.3539
100+ $ 0.5258 ¥ 4.443
250+ $ 0.5087 ¥ 4.2983
1000+ $ 0.3899 ¥ 3.2945
3000+ $ 0.3845 ¥ 3.2489
库存: 720
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.77
直接购买
加入购物车
