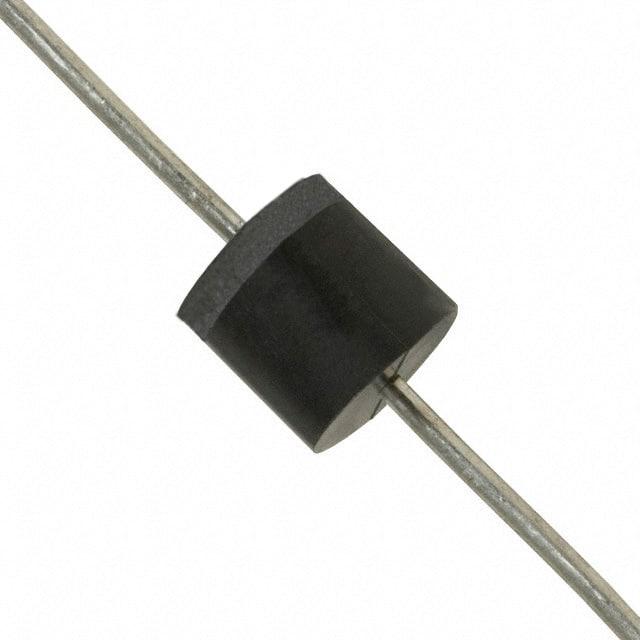

TP5KP16A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 16V 双向 5KW 196.2A 26V 17.8V P-600-2 通孔安装
供应商型号: 576-TP5KP16A
供应商: Mouser
标准整包数: 1

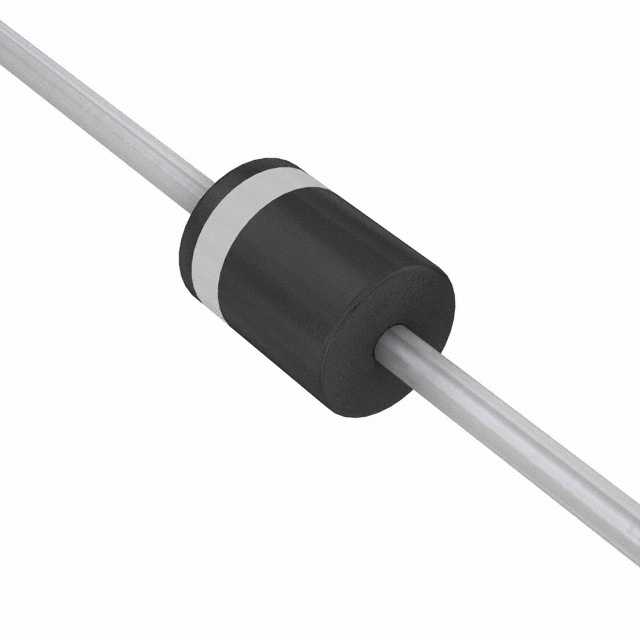

LITTELFUSE TVS二极管/ESD抑制器 TP5KP16A

TP5KP16A概述

    TP5KP系列瞬态电压抑制二极管技术手册

    产品简介


    TP5KP系列瞬态电压抑制二极管(TVS二极管)是由Littelfuse公司生产的一种高效保护器件,适用于通信、计算机、工业和消费电子等多个领域的I/O接口、VCC总线及其他易受电压瞬变影响的电路。这些器件设计用于抵御由雷击或其他瞬态电压事件导致的敏感电子设备损坏。

    技术参数


    以下是TP5KP系列的主要技术规格和性能参数:
    | 参数名称 | 符号 | 数值 | 单位 |

    | 峰值脉冲功率耗散 | PPPM | 5 | kW |
    | 恒定功率耗散 | PD | 8.0 | W |
    | 最大正向浪涌电流 | IFsm | 400 | A |
    | 正向电压降(单向) | VF | 3.5 | V |
    | 工作结温范围 | TJ | -55至150 | °C |
    | 存储温度范围 | TSTG | -55至175 | °C |
    | 热阻(结到引脚) | RθJL | 8.0 | °C/W |
    | 热阻(结到环境) | RθJA | 40 | °C/W |

    产品特点和优势


    TP5KP系列具有以下独特功能和优势:
    - 高峰值脉冲功率能力:在10/1000μs波形下可达到5kW。
    - 快速响应时间:典型小于1.0ps,从0V到VBR最小值。
    - 优秀的钳位能力:能有效抑制瞬态电压。
    - 汽车级认证:符合AEC-Q101标准,适用于高可靠性应用。
    - 抗静电能力:符合IEC-61000-4-2 ESD标准,空气放电和接触放电分别高达30kV。
    - 低漏电流:典型小于2μA(当VBR min > 12V)。
    - 高温焊接保证:符合J-STD-020标准,耐260°C/10秒回流焊。

    应用案例和使用建议


    TP5KP系列适用于多种场景,例如保护电信设备、计算机系统、工业控制系统及家用电器中的敏感电路。在实际使用中,需要注意以下几点建议:
    - 在高瞬变电压环境下,选择合适的电压等级(如TP5KP24A适合24V应用)。
    - 避免使用超过推荐峰值电流的情况,以免引起热失效。
    - 确保良好的散热设计,尤其是在连续运行条件下。

    兼容性和支持


    TP5KP系列产品与市面上大部分标准焊接工艺兼容。此外,制造商提供了一系列技术支持,包括详细的安装指南、焊接条件参数及环境测试标准,确保产品能够在各种苛刻环境中稳定工作。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 确认使用正确的热设计,并避免长时间通过超过最大额定电流 |
    | 静电损坏 | 使用防静电工作台并正确接地设备 |
    | 泄漏电流过大 | 检查是否存在机械损伤或过热现象 |

    总结和推荐


    TP5KP系列瞬态电压抑制二极管是一款高性能、高可靠性的保护器件,特别适用于需要应对严苛瞬变电压的应用场景。无论是从技术规格还是市场表现来看,该产品都表现出色。因此,强烈推荐在需要保护敏感电子设备免受瞬变电压影响的设计中采用TP5KP系列二极管。

TP5KP16A参数

参数
箝位电压 26V
击穿电压 17.8V
峰值脉冲电流 196.2A
峰值脉冲功率 5KW
极性 双向
工作电压 16V
P600,Axial
通用封装 P-600-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TP5KP16A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

TP5KP16A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE TP5KP16A TP5KP16A数据手册

TP5KP16A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.427 ¥ 28.9582
10+ $ 2.553 ¥ 21.5729
100+ $ 1.782 ¥ 15.0579
800+ $ 1.7325 ¥ 14.6396
2400+ $ 1.344 ¥ 11.3568
库存: 1382
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.95
