PICOASMDCH005F-2

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 80ms 180mA 3.5Ω 16V 38Ω 40A 50mA 0805 贴片安装 2.1mm*1.4mm*800μm
供应商型号: 18-PICOASMDCH005F-2DKR-ND
供应商:
标准整包数: 1

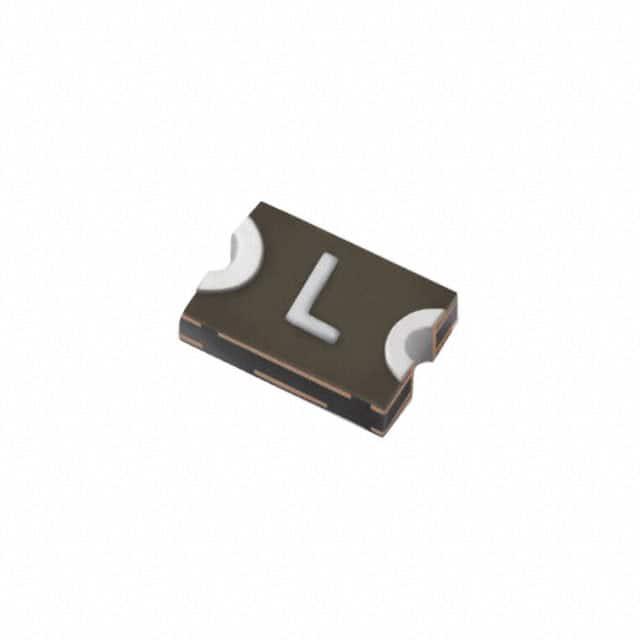

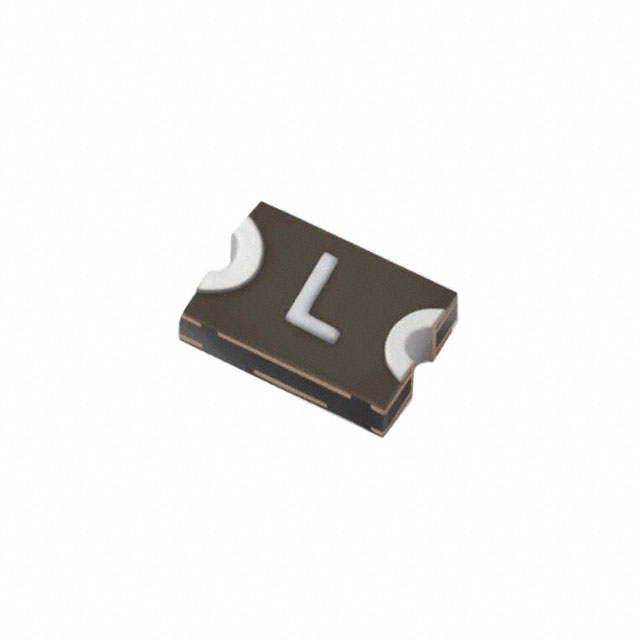

LITTELFUSE PTC可复位保险丝 PICOASMDCH005F-2

PICOASMDCH005F-2概述


    产品简介


    本产品是Littelfuse推出的汽车高温表面贴装型(SMD)系列的微型高温度正温度系数热敏电阻(PPTC)。该系列产品通过AEC-Q200认证,适用于汽车应用,提供超薄且可复位的过流保护,特别适合空间有限且需要多次自动复位保护的应用场景。

    技术参数


    - 尺寸和封装:该系列产品采用多种标准封装,如0805、1206和1812等。具体尺寸请参见相关表格。
    - 电流参数:在25°C下,不同型号的额定保持电流和跳闸电流各不相同。例如,picoASMDCH005F的额定保持电流为0.05A,跳闸电流为0.18A。
    - 电压参数:最大承受电压在额定电流下的典型值为16VDC,最高可承受电压范围从16VDC到6.0VDC不等。
    - 功率参数:在跳闸状态下的功耗范围从0.25W到6.0W不等。
    - 电阻变化:初始电阻值在25°C时的典型值从0.08Ω到38.00Ω不等。跳闸后电阻的一小时后的最大值(25°C)范围从0.02Ω到0.55Ω不等。
    - 存储条件:推荐的存储条件为最高40°C和相对湿度70%,超出此范围可能导致产品无法达到规定的规格。
    - 操作温度:工作温度范围为-40°C至125°C。

    产品特点和优势


    - 高可靠性:符合汽车工业标准,能够承受极端恶劣的汽车环境。
    - 灵活性:提供多种封装形式,便于设计灵活性和更紧凑的设计需求。
    - 环保材料:无卤素、无铅且符合RoHS标准。
    - 复位功能:提供可复位的过流保护解决方案,可在故障消除后恢复系统运行。
    - 易于集成:能够适应标准PCB组装,方便实现大规模自动化生产。

    应用案例和使用建议


    - 汽车及工业运输:如汽车娱乐信息系统、气候控制系统、车身电子、传感器保护等。
    - 高级驾驶辅助系统(ADAS):确保安全驾驶和通信系统的稳定运行。
    - 灯光控制:适用于各种汽车照明设备。
    - 通信系统:提供可靠的过流保护以保证通信系统的正常工作。
    使用建议:
    1. 在安装过程中,确保焊料厚度不超过0.25mm,以获得最佳焊接效果。
    2. 尽量避免在PolySwitch设备下方放置凸起特征(如通孔、命名标识、走线等),以防止影响焊料流动性能。
    3. 选择合适的型号时,根据实际应用中的电流和电压需求进行详细测试,以确保产品的适用性和可靠性。

    兼容性和支持


    该系列产品适用于多种汽车和工业电子产品,兼容现有的标准PCB组装流程。Littelfuse公司提供专业的技术支持和售后服务,确保客户在产品使用过程中得到充分的支持和帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 设备损坏或短路 | 检查电路连接,确保没有过度拉伸或压紧设备。 |
    | 焊接质量差 | 确保使用正确的焊料厚度和适当的焊接工艺。 |
    | 设备工作异常 | 确认实际应用环境与产品规格相符,并检查是否存在外部污染。 |

    总结和推荐


    总的来说,Littelfuse的这款汽车高温表面贴装型PPTC具有卓越的可靠性和适应性,适用于各类汽车和工业应用。其高精度的保护机制、灵活的设计选项和广泛的兼容性使其成为当前市场上非常值得信赖的产品之一。对于需要在紧凑空间内实现过流保护的应用场景,我们强烈推荐使用这款产品。

PICOASMDCH005F-2参数

参数
冷电阻 -
最大额定电流 40A
最小初始态电阻值 3.5Ω
最大跳断后电阻值 38Ω
跳闸时间 80ms
最大电压 16V
保持电流 50mA
跳闸电流 180mA
长*宽*高 2.1mm*1.4mm*800μm
通用封装 0805
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

PICOASMDCH005F-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PICOASMDCH005F-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE PICOASMDCH005F-2 PICOASMDCH005F-2数据手册

PICOASMDCH005F-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
