P6KE10CA-B

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 8.55V 双向 600W 42.1A 14.5V 9.5V DO-15,DO-204AC 通孔安装
供应商型号: P6KE10CA-B-ND
供应商: Digi-Key
标准整包数: 1

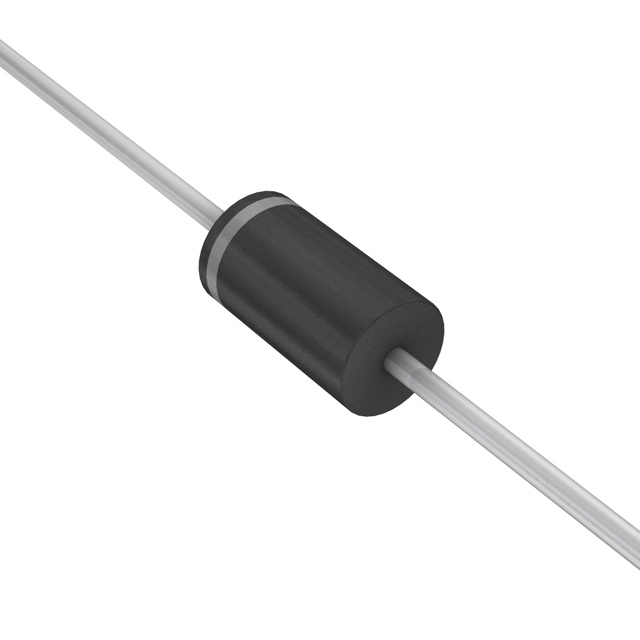

LITTELFUSE TVS二极管/ESD抑制器 P6KE10CA-B

P6KE10CA-B概述

    P6KE 系列瞬态电压抑制二极管技术手册

    产品简介


    P6KE 系列瞬态电压抑制二极管(TVS)是专为保护敏感电子设备免受由雷击和其他瞬态电压事件引起的电压瞬变而设计的产品。这些二极管适用于电信、计算机、工业和消费电子等各种应用中的 I/O 接口、VCC 总线及其他易受损害电路的保护。由于其卓越的性能和可靠性,P6KE 系列在众多电子系统中都表现出色。

    技术参数


    P6KE 系列瞬态电压抑制二极管的主要技术参数如下:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率耗散 | PPPM | 600 | W |
    | 稳态功率耗散(无限散热) | PD | 5.0 | W |
    | 峰向导通浪涌电流 | IFSM | 100 | A |
    | 峰向导通电压 | VF | 3.5/5.0 | V |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 至 175 | °C |
    | 典型热阻(结到引脚) | RθJL | 20 | °C/W |
    | 典型热阻(结到环境) | RθJA | 75 | °C/W |
    此外,P6KE 系列的电气特性包括正向泄漏电流(IR)、反向断开电压(VR)、击穿电压(VBR)、钳位电压(VC)等。例如,P6KE15A 的参数如下:
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 反向断开电压(VR) | VR | 12.80 | 14.30 | V |
    | 击穿电压(VBR) | VBR | 14.30 | 15.80 | V |
    | 钳位电压(VC) | VC@IPP | 16.70 | 20.70 | V |
    | 最大峰值脉冲电流(IPP) | IPP | 1 | 21.2 | A |
    | 最大反向泄漏电流(IR) | IR@VR | 1 | 28.8 | µA |

    产品特点和优势


    P6KE 系列瞬态电压抑制二极管具备以下特点和优势:
    - 卓越的瞬态电压钳位能力:能够快速响应并钳制高达 600W 的瞬态电压,确保设备安全。
    - 出色的电涌防护能力:支持高达 30kV 的接触放电和空气放电,符合 IEC-61000-4-2 和 IEC-61000-4-4 标准。
    - 低漏电流:典型漏电流小于 1μA(当 VBRmin > 12V 时)。
    - 宽工作温度范围:从 -55°C 到 +175°C,适用于各种严苛环境。
    - 合规认证:符合 ROHS、Halogen Free、E3 等标准。

    应用案例和使用建议


    P6KE 系列瞬态电压抑制二极管广泛应用于以下领域:
    - 电信系统:保护通信线路免受瞬态电压干扰。
    - 计算机系统:保护电源模块、接口电路等关键部分。
    - 工业自动化:用于机器控制和传感器保护。
    使用建议:
    - 在安装过程中,确保连接稳固且避免过度弯曲引脚。
    - 选择合适的封装型号,以适应不同的应用场景需求。
    - 结合实际应用条件,参考电气特性表来选择合适的型号。

    兼容性和支持


    P6KE 系列瞬态电压抑制二极管与多种标准封装兼容,如 DO-15 封装。此外,Littelfuse 提供全面的技术支持,包括详尽的应用指南、技术支持热线和在线资源。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题:设备无法正常工作。
    - 解决方案: 检查安装是否正确,确保引脚无短路,并重新测量电气参数。

    - 问题:漏电流异常高。
    - 解决方案: 检查焊接质量,确保没有焊点短路,并检查是否存在过载情况。
    - 问题:失效模式为短路。
    - 解决方案: 更换二极管,并确保供电电压不超过最大额定值。

    总结和推荐


    P6KE 系列瞬态电压抑制二极管是一款高性能的电子保护元件,具有强大的瞬态电压钳位能力和广泛的温度适应性。它在多种应用中表现出色,特别是在电信、计算机和工业自动化领域。基于其稳定可靠的性能和广泛的应用兼容性,强烈推荐使用 P6KE 系列二极管来保护您的关键电子设备。

P6KE10CA-B参数

参数
峰值脉冲功率 600W
极性 双向
工作电压 8.55V
箝位电压 14.5V
击穿电压 9.5V
峰值脉冲电流 42.1A
7.6mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

P6KE10CA-B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P6KE10CA-B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P6KE10CA-B P6KE10CA-B数据手册

P6KE10CA-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7935 ¥ 6.7051
10+ $ 0.4451 ¥ 3.7251
500+ $ 0.2169 ¥ 1.8154
1000+ $ 0.1947 ¥ 1.6295
2000+ $ 0.176 ¥ 1.473
5000+ $ 0.1558 ¥ 1.3034
10000+ $ 0.1432 ¥ 1.1986
50000+ $ 0.1229 ¥ 1.0281
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.7
直接购买
加入购物车
