首页  >  产品百科  >  JCAS020.X

JCAS020.X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 32V 慢速熔断 Automotive 20A 底座安装 14.1mm*12mm*27mm
供应商型号: 1294-JCAS020.X-CHP
供应商: Digi-Key
标准整包数: 10

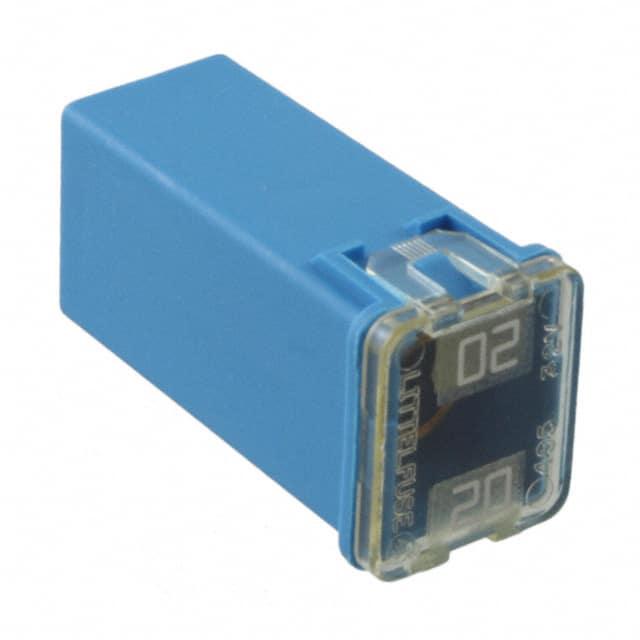

LITTELFUSE 熔断保险丝 JCAS020.X

JCAS020.X概述

    电子元器件产品技术手册解析:Littelfuse系列保险丝

    产品简介


    Littelfuse是一家知名的电子产品保护解决方案提供商,专注于开发高性能的保险丝及其他电路保护装置。本文将详细介绍几款Littelfuse公司生产的电子元器件,包括MEGA® Bolt-On Fuse(美加大插件保险丝)、MIDI® Bolt-On Fuse(迷你大插件保险丝)和JCASE™ High Amp Fuse(高电流保险丝),它们被广泛应用于汽车OEM市场,用于确保电路安全。

    技术参数


    - MEGA® Bolt-On Fuse
    - 电压范围: 32V AC/DC
    - 额定电流: 100A - 250A
    - 颜色代码: 黄色(100A),绿色(125A),橙色(150A),白色(175A),蓝色(200A),棕色(225A),粉色(250A)
    - 包装形式: 美国和加拿大型号
    - 箱装: MEG 100至MEG 250
    - 卡装: MEG 100 BP至MEG 250 BP
    - 加拿大卡装: MEG 100 CABP至MEG 250 CABP
    - MIDI® Bolt-On Fuse
    - 电压范围: 32V AC/DC
    - 额定电流: 40A - 80A
    - 颜色代码: 绿色,红色,白色
    - 包装形式: 美国和加拿大型号
    - 箱装: MID 40至MID 80
    - JCASE™ High Amp Fuse
    - 电压范围: 32V AC/DC
    - 额定电流: 20A - 60A
    - 颜色代码: 蓝色(20A),粉色(30A),绿色(40A),红色(50A),黄色(60A)
    - 包装形式: 美国和加拿大型号
    - 箱装: JCAS 20至JCAS 60
    - 卡装: JCAS 20 BP至JCAS 60 BP

    产品特点和优势


    - MEGA® Bolt-On Fuse
    - 专为高达250安培的高电流保护设计,尤其适用于汽车电池和发电机的连接。
    - 特有的Slo-Blo®功能在面对短暂过载时不会频繁熔断,减少无谓的停机时间。

    - MIDI® Bolt-On Fuse
    - 同样具备Slo-Blo®功能,保护电路免受暂时过载影响。
    - 颜色编码便于快速识别不同规格的保险丝,提高了安装和维修效率。

    - JCASE™ High Amp Fuse
    - 引入于1997年,替代传统的MAXI和卡式保险丝,具有更小的空间需求。
    - 设计中的ANSI标准OCR-A字体确保了视觉检查系统的准确性,而独特的双弹簧端子设计增强了连接的稳固性。

    应用案例和使用建议


    - MEGA® Bolt-On Fuse
    - 通常应用于汽车电池及发电系统中,尤其是在高温和振动条件下使用。建议在安装时仔细遵循制造商的指南以避免误操作。

    - MIDI® Bolt-On Fuse
    - 常见于低电压电池驱动设备如叉车,推荐在潮湿或尘土较多的环境中使用时注意防护。

    - JCASE™ High Amp Fuse
    - 多用于需要紧凑空间且可靠性的场合,如汽车发动机舱内。考虑到温度变化可能影响其性能,建议定期检查并维护。

    兼容性和支持


    - 所有产品均符合国际安全标准,并可与市面上多数OEM配件兼容。
    - Littelfuse提供全面的技术支持,包括在线资源、专业咨询和及时响应的客户服务。

    常见问题与解决方案


    - 问题: 安装后保险丝频繁熔断。
    - 解决办法: 检查是否存在短路或过载现象;确认所有连接正确无误;考虑更换更合适规格的保险丝。
    - 问题: 无法识别保险丝规格。
    - 解决办法: 参考颜色编码系统或产品目录查找对应规格。

    总结和推荐


    总体而言,Littelfuse的产品以其出色的性能、广泛的适用性和优质的售后服务赢得了市场的认可。对于寻求高效、可靠电路保护解决方案的客户来说,这些保险丝是理想的选择。无论是汽车制造还是其他高要求的应用领域,Littelfuse都能提供满足需求的最佳选择。强烈推荐在其产品线中进行选购。

JCAS020.X参数

参数
熔断特性 慢速熔断
保险丝类型 Automotive
熔断 I²t -
额定电流 20A
熔断电流 -
额定电压-AC 32V
额定电压-DC 32V
长*宽*高 14.1mm*12mm*27mm
安装方式 底座安装
零件状态 在售
包装方式 散装

JCAS020.X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JCAS020.X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JCAS020.X JCAS020.X数据手册

JCAS020.X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.6238 ¥ 38.6958
30+ $ 4.1101 ¥ 34.3962
50+ $ 3.5965 ¥ 30.0984
100+ $ 2.9971 ¥ 25.0817
250+ $ 2.9114 ¥ 24.3649
库存: 420
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 386.95
