P4SMA8.2CA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 7.02V 双向 400W 33.9A 12.1V 7.79V SMA(DO-214AC) 贴片安装
供应商型号: 576-P4SMA8.2CA
供应商: Mouser
标准整包数: 1

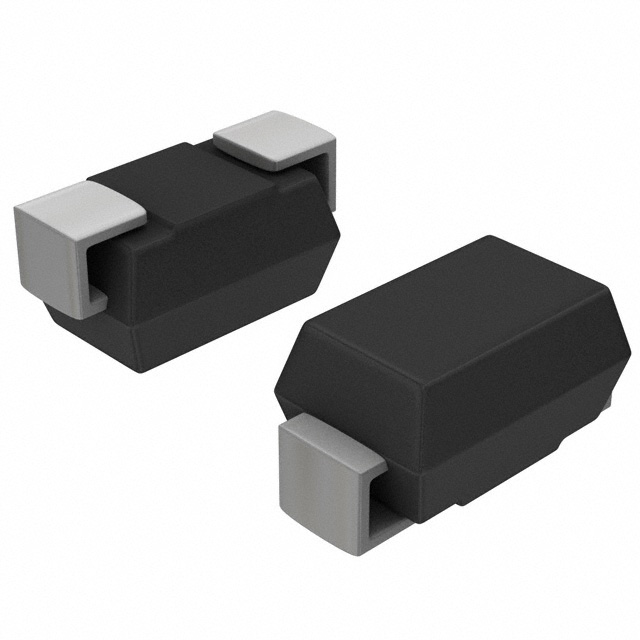

LITTELFUSE TVS二极管/ESD抑制器 P4SMA8.2CA

P4SMA8.2CA概述

    P4SMA 系列瞬态电压抑制二极管技术手册

    1. 产品简介


    P4SMA系列瞬态电压抑制二极管是一种表面贴装式器件,具有400W峰值脉冲功率处理能力(脉冲宽度为10/1000µs),适用于电信、计算机、工业及消费电子产品等领域。这些二极管主要用于保护敏感电子设备免受雷击和其他瞬态电压事件的影响。

    2. 技术参数


    - 峰值脉冲功率:400W(在10/1000µs波形下)
    - 峰值正向浪涌电流:8.3ms单半正弦波形,最大60A
    - 最大瞬间正向电压:25A时,双向设备为3.5/5.0V
    - 最大反向泄漏电流:典型值小于1µA(当VBRmin>12V)
    - 最高工作温度范围:-65°C至150°C
    - 热阻:结到引脚热阻(RθJL)约为30°C/W;结到环境热阻(RθJA)约为120°C/W
    - 工作环境:符合JESD201A的金属丝拉伸测试标准,满足IEC-61000-4-2 ESD标准的空气放电和接触放电要求(分别为30kV)

    3. 产品特点和优势


    - 优秀的钳位能力:低增量浪涌电阻,确保在电压瞬变时能有效钳制电压。
    - 快速响应时间:小于1.0ps(从0V到BV min)。
    - 耐高温性:高温度下的回流焊接保证达到260°C/40秒。
    - 环保认证:UL认可的环氧树脂符合V-0级阻燃分类,RoHS和无卤素材料合规。
    - 最小PCB空间影响:采用优化的表面贴装设计,节省PCB空间。

    4. 应用案例和使用建议


    应用案例:
    - 通信系统:保护线路板上的数据线免受雷击和电压瞬变的影响。
    - 消费电子:保护电源接口和USB端口,防止因静电放电导致损坏。
    使用建议:
    - 电路设计:考虑电路布局,确保所有走线远离高能量区,以减少干扰。
    - 防护措施:根据不同的应用场景选择合适的型号,以确保最佳的保护效果。
    - 热管理:设计时需注意散热,尤其是密集布置的场合,避免局部过热。

    5. 兼容性和支持


    - 兼容性:与常见的电路板设计标准兼容,如J-STD-020和JEDEC JESD201A。
    - 支持:制造商提供详细的文档和技术支持,包括样品测试和应用指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电压波动频繁导致产品过热 | 优化散热设计,增加散热片 |
    | 反向泄漏电流过大 | 检查是否安装正确或是否有损坏 |
    | 电路无法正常工作 | 检查接线是否正确并重新进行测试 |

    7. 总结和推荐


    总结:
    P4SMA系列瞬态电压抑制二极管具备卓越的钳位能力和快速响应时间,尤其适合保护敏感电子设备免受电压瞬变的影响。其高效能和高可靠性使得其在市场上具有显著的竞争优势。
    推荐:
    强烈推荐使用P4SMA系列瞬态电压抑制二极管,特别是在对电磁干扰敏感的环境中。这款产品通过其优秀的特性和全面的支持,可以确保电路的安全稳定运行。

P4SMA8.2CA参数

参数
极性 双向
工作电压 7.02V
箝位电压 12.1V
击穿电压 7.79V
峰值脉冲电流 33.9A
峰值脉冲功率 400W
4.6mm(Max)
DO-214AC,SMA
2.09mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P4SMA8.2CA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

P4SMA8.2CA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE P4SMA8.2CA P4SMA8.2CA数据手册

P4SMA8.2CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.4025 ¥ 3.4011
100+ $ 0.2806 ¥ 2.268
500+ $ 0.2063 ¥ 1.7431
1000+ $ 0.1674 ¥ 1.4145
5000+ $ 0.1415 ¥ 1.1955
10000+ $ 0.1274 ¥ 1.0769
25000+ $ 0.1176 ¥ 0.9937
库存: 1184
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
