首页  >  产品百科  >  049403.5NRHF

049403.5NRHF

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 32V 0.4306A²S 35A 快速熔断 Board Mount (Cartridge Style Excluded) 3.5A 0603 贴片安装 1.6mm*810μm*310μm
供应商型号: 1294-049403.5NRHF-CHP
供应商: Digi-Key
标准整包数: 5000

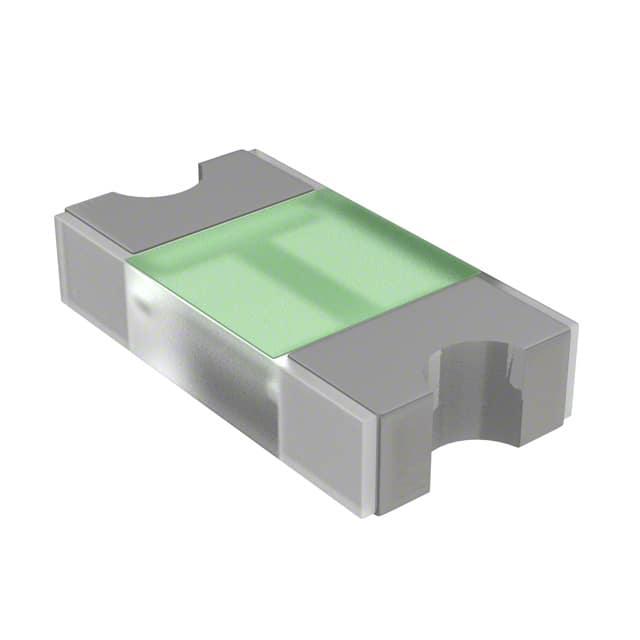

LITTELFUSE 熔断保险丝 049403.5NRHF

049403.5NRHF概述

    文章:Littelfuse 494系列快熔断表面贴装保险丝

    1. 产品简介


    Littelfuse的494系列快熔断表面贴装保险丝是专为超小型(0603尺寸)设计的产品,适用于手持式便携电子产品中的二次保护电路。该保险丝采用先进的薄膜技术,符合RoHS标准且100%无铅。它的独特之处在于其快速反应能力和在高温环境下的卓越表现。主要应用于手机、电池组、数码相机、DVD播放器、硬盘驱动等空间受限的应用场景。

    2. 技术参数


    | 项目 | 规格 |

    | 额定电流范围 | 0.250A至5.00A |
    | 电压额定值 | 32V |
    | 开路电阻 | 0.0030Ω至0.9000Ω |
    | 熔断时间 | 4小时至0.1秒 |
    | 功率损耗 | 最高0.3635W |
    | 兼容焊接工艺 | 无铅焊接 |
    | 环境温度范围 | -55°C至90°C |

    3. 产品特点和优势


    - 兼容无铅焊料和高温工艺:适用于现代制造流程,提供更高的可靠性和性能。
    - 高性能材料:在高温环境下表现出色。
    - 标识清晰:顶面标记方便识别额定电流,无需测试。
    - 低轮廓设计:适合高度敏感的应用。
    - 行业标准清洁剂耐受性:可承受标准清洁操作。
    - 优越的浪涌承受能力:合金基元素构造使其优于陶瓷或玻璃基产品。

    4. 应用案例和使用建议


    该保险丝被广泛应用于手机、电池组、数码相机等便携式设备中。建议根据设备的具体电流需求选择合适的型号。由于其体积小、反应快的特点,在便携式电子产品中能有效提供二次保护。

    5. 兼容性和支持


    494系列快熔断表面贴装保险丝支持无铅焊接工艺,适用于多种表面贴装设备。Littelfuse提供了详细的资料文档和技术支持服务,以确保用户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    - 问题:安装后发现保险丝熔断。
    - 解决方案:检查设备是否存在过载现象;确认安装时未造成物理损坏。

    - 问题:环境温度高于90°C。
    - 解决方案:参照温度重定曲线图调整使用条件或联系Littelfuse寻求进一步指导。

    7. 总结和推荐


    综上所述,Littelfuse的494系列快熔断表面贴装保险丝凭借其出色的性能、适用范围广以及优秀的可靠性,在手持式电子设备领域拥有显著的优势。对于需要紧凑设计和快速反应的电路保护应用来说,这是一个值得推荐的选择。如果你需要一款能够在复杂环境中可靠工作的保险丝,这款产品无疑是一个理想的选择。

049403.5NRHF参数

参数
熔断 I²t 0.4306A²S
额定电流 3.5A
熔断电流 35A
额定电压-AC 32V
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 1.6mm*810μm*310μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

049403.5NRHF厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

049403.5NRHF数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 049403.5NRHF 049403.5NRHF数据手册

049403.5NRHF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.3718 ¥ 3.4227
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 17113.5
直接购买
加入购物车
