HE3621A0510

产品分类: 磁簧开关
厂牌: LITTELFUSE
产品描述: Littelfuse 微型簧片开关, 19.7mm长
供应商型号: UA-HE3621A0510
供应商: 海外现货
标准整包数: 1

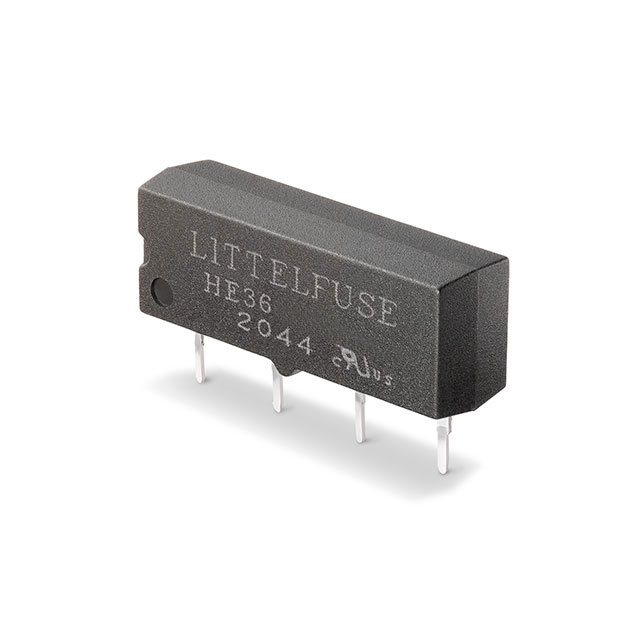

LITTELFUSE 磁簧开关 HE3621A0510

HE3621A0510概述

    # HE3600 系列微型单列直插式舌簧继电器技术手册

    产品简介


    基本信息
    产品类型: 微型单列直插式舌簧继电器(Miniature Single In-line Reed Relay)
    主要功能: 用于电路开关和控制,具有常开触点
    应用领域: 安全系统、电信设备、过程控制系统、自动测试设备和仪器仪表等

    技术参数


    规格参数
    - 接触形式: Form A SPST-NO
    - 额定电压: 200Vdc(最高)
    - 最大负载功率: 10W
    - 额定电流: 最大 0.5Adc,140Vac
    - 保持电压: 250Vdc(最小)
    - 接触电阻: 初始接触电阻最大为 0.150Ω
    - 绝缘电阻: 从空触点到线圈最小 10^10Ω,隔离端子间最小 10^10Ω
    - 切换时间: 操作时间最大为 1.0ms,释放时间最大为 1.0ms
    - 温度范围: 工作温度范围 -40°C 至 +85°C,存储温度范围 -40°C 至 +105°C
    - 振动与冲击: 最大振动频率 10-2000Hz,最大冲击加速度 50G
    封装与接口
    - 尺寸:
    - 无外屏蔽:长 19.05mm,宽 5.08mm,高 7.45mm
    - 外屏蔽:长 19.70mm,宽 5.65mm,高 7.87mm
    - 引脚布局: 引脚1标记有网格点
    特殊选项
    - 5V, 12V 和 24V 电感线圈
    - 外部磁屏蔽
    - 二极管抑制线圈

    产品特点和优势


    特色功能
    - 紧凑尺寸和单列直插配置: 允许极高的封装密度,减少空间和成本。
    - 转移模制外壳: 提供最大的组件保护。
    - 低功耗线圈: 比竞争的电磁继电器设备消耗更少的电能。
    - 密封接触: 隔绝外部环境的影响。
    - RoHS 合规: 符合环保标准。
    - 可选线圈抑制二极管: 保护驱动电路不受过压的影响。
    - UL 认证: 按照 UL 508 工业控制开关标准认证。
    市场竞争力
    该继电器以其小巧的体积、高密度包装和更低的功耗,在众多应用场合中表现出色,尤其适用于对空间和功耗要求严格的场合。

    应用案例和使用建议


    应用场景
    - 安全系统: 作为关键组件保障系统的稳定运行。
    - 电信设备: 确保信号传输的可靠性。
    - 过程控制系统: 实现自动化流程控制。
    - 自动测试设备: 提供精确可靠的测试结果。
    - 仪器仪表: 支持多种测量任务。
    使用建议
    在使用时,务必注意不同类型的负载(如感性负载和容性负载)可能导致瞬态电压和电流变化,需参考应用文档 AN108A 和 AN107 进行详细设计。另外,建议在高温环境下长期存放可能会影响引线的焊接性,因此需要特别注意。

    兼容性和支持


    兼容性
    该继电器与多种电子元器件和设备兼容,支持常见的 5V、12V 和 24V 电源电压。外部磁屏蔽和线圈抑制二极管是可选配置,可以根据具体需求进行选择。
    支持信息
    厂商提供详细的技术支持和维护服务。如果您有任何疑问或需要进一步的信息,请联系 Littelfuse。

    常见问题与解决方案


    常见问题
    1. 继电器无法正常操作
    2. 继电器过热
    3. 连接不稳定
    解决方法
    1. 检查输入电压是否符合规格要求
    2. 确保适当的散热措施
    3. 重新检查引脚连接和焊点

    总结和推荐


    综合评估
    HE3600 系列微型单列直插式舌簧继电器具备紧凑的设计、低功耗和高可靠性,是一款值得信赖的产品。其广泛的应用范围和优异的性能使其成为许多应用场景的理想选择。
    推荐意见
    鉴于其出色的性能和广泛的适用性,我们强烈推荐在相关项目中采用 HE3600 系列微型单列直插式舌簧继电器。

HE3621A0510参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 1.2A
触点电容 -
开关配置 单极常开
最大交流触点电压 -
功率额定值 -
长*宽*高 19.05mm*5.65mm*7.62mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HE3621A0510厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
