首页  >  产品百科  >  5KP28A-HRA

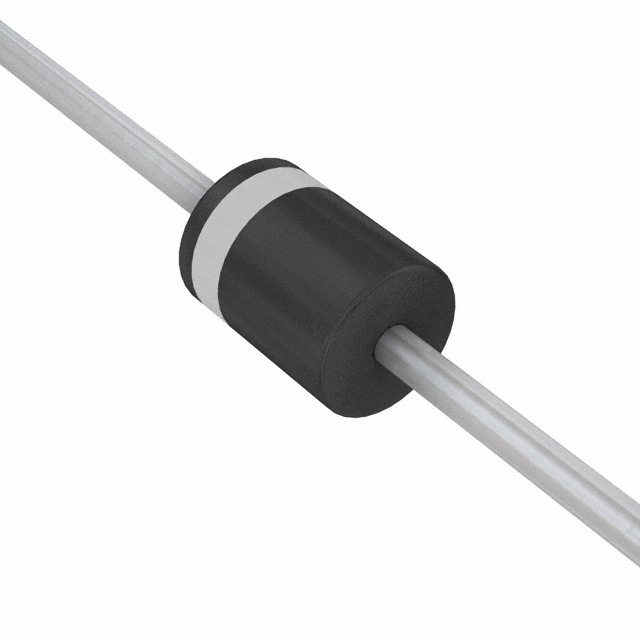

5KP28A-HRA

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 28V 单向 5KW 112.3A 45.4V 31.1V CASE P-600 通孔安装
供应商型号: ZT-5KP28A-HRA
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 5KP28A-HRA

5KP28A-HRA概述

    5KP-HRA系列瞬态电压抑制二极管(TVS)技术手册

    1. 产品简介


    5KP-HRA系列瞬态电压抑制二极管(TVS)是Littelfuse公司专门设计用于保护敏感电子设备免受由雷击和其他瞬态电压事件引起的过电压损坏。这些TVS二极管适用于电信、计算机、工业和消费电子产品等领域中的I/O接口、VCC总线及其他易损电路保护。

    2. 技术参数


    - 峰值脉冲功率耗散(10/1000μs测试波形):5 kW
    - 稳态功率耗散(无限热沉):8.0 W
    - 峰向前向浪涌电流(8.3ms单半正弦波):400 A
    - 最大瞬时前向电压(100A下仅限单向):3.5/5.0 V
    - 操作结温和存储温度范围:-55到175°C
    - 热阻:结至引线的典型值为8.0°C/W,结至环境的典型值为40°C/W

    3. 产品特点和优势


    - 高达5 kW的峰值脉冲功率耗散能力
    - 快速响应时间,通常小于1.0ps
    - 出色的钳位能力
    - 温度系数小(典型的αT为0.1%)
    - 铅含量低,符合RoHS标准
    - 具有出色的浪涌抗性和电快速瞬变(EFT)防护性能

    4. 应用案例和使用建议


    - 适用于各种敏感电子设备的I/O接口、VCC总线及其它易损电路保护
    - 如在通信系统中,可作为保护数据线和电源线路免受雷击和瞬态电压影响
    - 使用建议:根据应用需求选择合适的电压等级,确保最大电流限制不超过二极管的最大额定值

    5. 兼容性和支持


    - 通过UL认证,符合JESD201A标准,能够承受JEDEC标准规定的多种环境测试
    - 与大多数电路板制造标准兼容,包括无铅焊接标准
    - 提供2年的质保服务

    6. 常见问题与解决方案


    - 问题:二极管发热过高
    解决方案:增加散热片或降低工作负载,避免长时间超过额定电流
    - 问题:反向漏电流过大
    解决方案:检查二极管是否受到物理损伤,更换损坏部件
    - 问题:钳位电压异常
    解决方案:确认输入电压在规定范围内,确保二极管没有过度老化

    7. 总结和推荐


    5KP-HRA系列TVS二极管以其卓越的性能、可靠的可靠性以及广泛的适用范围成为市场上的优选产品。它在保护敏感电路方面表现出色,特别是在瞬态电压频繁发生的环境中。如果您正在寻找一个可以长期稳定运行且具有良好防护效果的解决方案,强烈推荐使用5KP-HRA系列TVS二极管。

5KP28A-HRA参数

参数
工作电压 28V
箝位电压 45.4V
击穿电压 31.1V
峰值脉冲电流 112.3A
峰值脉冲功率 5KW
极性 单向
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5KP28A-HRA厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5KP28A-HRA数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5KP28A-HRA 5KP28A-HRA数据手册

5KP28A-HRA封装设计

查看详情并下载
Symbol
Footprint
3D Model
