首页  >  产品百科  >  83000008155

83000008155

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Cartridge 6.3A 通孔安装
供应商型号: 83000008155-ND
供应商: Digi-Key
标准整包数: 1

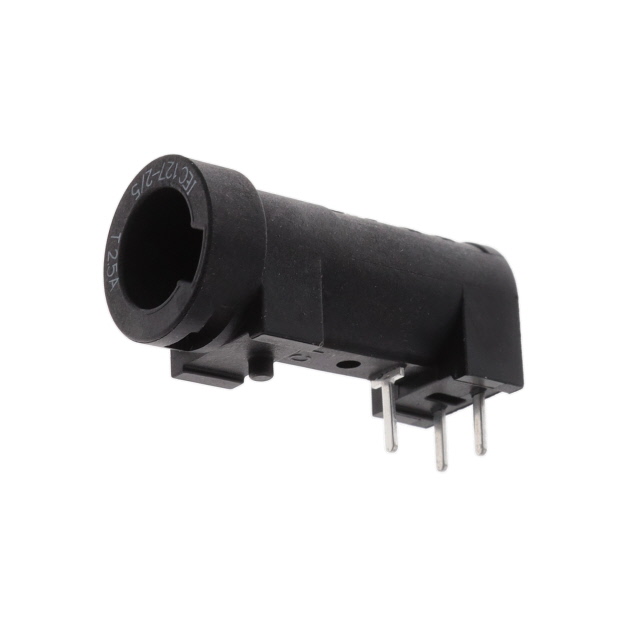

LITTELFUSE 保险丝座和保险丝夹 83000008155

83000008155概述

    电子元器件产品技术手册:Littelfuse 830/831/834 系列嵌入式保险丝座

    产品简介


    Littelfuse 的 830/831/834 系列嵌入式保险丝座专为电路板安装设计,适用于5×20mm尺寸的保险丝。这些产品能够广泛应用于各种电子设备中,以保护电路免受过载和短路的影响。它们的主要功能是承载和固定保险丝,确保安全可靠的工作环境。

    技术参数


    - 兼容的保险丝类型:5×20mm
    - 材料:
    - 持柄/盖:黑色阻燃塑料(UL94 V-0)
    - 金属部件:镀铜合金,防腐蚀处理
    - 接线端子:可焊锡,预镀锡
    - 电气数据:
    - 额定电压:250V
    - 额定电流:6.3A(VDE)/16A(UL/CSA)
    - 额定功率:1.6W(VDE),2.5W(VDE),2.5W(VDE带835帽)
    - 安装方式:
    - 830系列:3个焊针,0.5mm×1.1mm,间隔5.08mm
    - 831系列:4个焊针,0.5mm×1.1mm,间隔5.08mm
    - 834系列:2个焊针,0.5mm×1.1mm,间隔5.08mm
    - 防护等级和类别:IP 40(IEC 60529),PC2(IEC 60127-6)
    - 工作温度范围:-25°C至70°C
    - 气候测试:-25°C/+70°C/21天(IEC 60068-2-1...3)
    - 存储条件:+10°C至+60°C,湿度≤75%,无冷凝,最大湿度为30天95%
    - 振动抵抗力:24次,每次15分钟(IEC 60068-2-6),频率10-60Hz,振幅0.75mm;频率60-2000Hz,加速度10g
    - 接触电阻:<5mΩ
    - 绝缘强度:>1.5kV
    - 冲击电压:4kV,50Hz,1min,干燥;4kV,1.2µs/50µs
    - 绝缘电阻:>103MΩ(500VDC,1min)
    - 焊锡性:波峰焊接235°C,3秒;烙铁焊接350°C,1秒;浸焊235°C,2秒;烙铁焊接350°C,3秒
    - 焊锡耐热性:260°C,5秒
    - 最小横截面积:导电路径≥0.2mm²
    - 标记:830,250V;831,250V;834,250V
    - 认证:根据具体型号提供
    - 重量:
    - 830系列:持柄4.4g/835帽1.6g/837帽2.2g
    - 831系列:持柄4.1g/835帽1.6g/837帽2.2g
    - 834系列:持柄3.5g/835帽1.6g/837帽2.2g

    产品特点和优势


    - 高可靠性:通过严格的气候和振动测试,确保在恶劣环境下的稳定运行。
    - 宽工作温度范围:可在极端温度条件下使用,适用性强。
    - 良好的电气性能:额定电流和电压较高,确保电路保护的高效性。
    - 快速安装:通过简单的焊接安装,便于大批量生产。
    - 易于维护:更换保险丝方便快捷,提高了系统的维护效率。

    应用案例和使用建议


    - 应用场景:适用于消费电子产品、通信设备、工业控制设备等领域,保护电路免受过载和短路的损害。
    - 使用建议:
    - 安装时要确保保险丝座与电路板的良好接触,避免虚焊。
    - 使用前建议进行应用测试,以确保符合特定应用需求。
    - 定期检查保险丝状态,及时更换损坏的保险丝,保障电路安全。

    兼容性和支持


    - 兼容性:这些保险丝座适用于5×20mm尺寸的保险丝,确保与市场上大部分相同尺寸的保险丝兼容。
    - 支持:Littelfuse 提供详细的技术支持文档和样品,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:安装时保险丝座与电路板接触不良。
    - 解决方案:检查焊接质量,确保焊点没有虚焊现象,必要时重新焊接。
    - 问题:保险丝频繁熔断。
    - 解决方案:检查电路是否存在短路或过载情况,确保电路正常运行。

    总结和推荐


    Littelfuse 的 830/831/834 系列嵌入式保险丝座在技术参数和应用特性方面表现出色,适用于多种电子设备和应用场景。其卓越的可靠性、宽广的工作温度范围和易于安装的特点使其在市场上具有很高的竞争力。强烈推荐用于需要高可靠性和高安全性的场合。
    如果您对这些产品感兴趣并希望获取更多详细信息,请访问 Littelfuse 官方网站或联系其技术支持团队。

83000008155参数

参数
额定电流 6.3A
保险丝座类型 支座
保险丝类型 Cartridge
安装方式 通孔安装
零件状态 在售
包装方式 散装

83000008155厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

83000008155数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 83000008155 83000008155数据手册

83000008155封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.0936 ¥ 76.8409
5+ $ 7.5427 ¥ 63.736
10+ $ 6.7018 ¥ 56.0854
50+ $ 5.5569 ¥ 46.5045
100+ $ 5.1239 ¥ 42.8804
300+ $ 4.5017 ¥ 37.6737
500+ $ 4.2368 ¥ 35.4567
1000+ $ 4.1973 ¥ 35.1263
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.84
