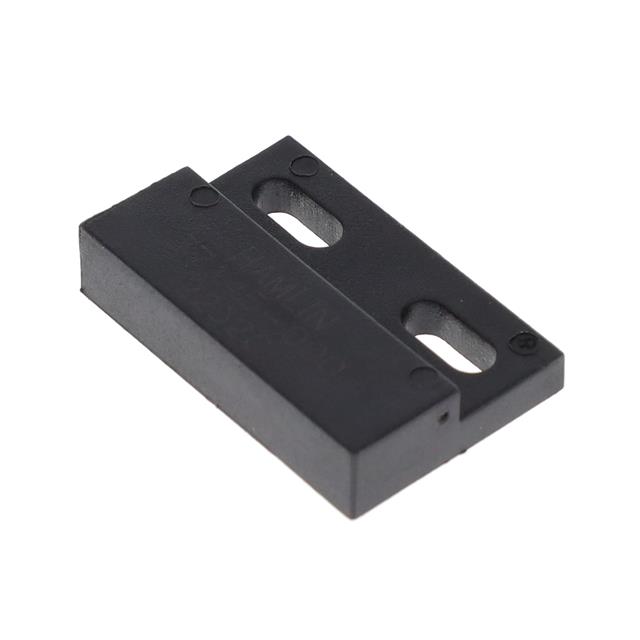

57145-000

产品分类: 霍尔传感器
厂牌: LITTELFUSE
产品描述: Magnetic Actuator For Proximity Sensors
供应商型号: 1548679
供应商: 海外现货
标准整包数: 1
LITTELFUSE 霍尔传感器 57145-000

57145-000概述

    电子元器件技术手册:磁力致动器

    产品简介


    Littelfuse提供了一系列的磁力致动器,这些致动器形状类似相对应的传感器。除了这一系列的磁力致动器,我们还提供一系列裸磁铁,采用了包括陶瓷(铁氧体)、铝镍钴合金(AlNiCo)和钕铁硼(NdFeB)等多种材料。这些磁力致动器广泛应用于多种环境,特别适合于高温应用场合。

    技术参数


    以下表格列出了Littelfuse磁力致动器的部分技术参数:
    | 产品型号 | 尺寸 (mm) | 材料 | 剩磁密度 (Gauss) | 强制系数 (Oersted) | 最大工作温度 (°C) |
    |
    | H-31 | 12.70 x 1.60 x 1.60 | AlNiCo-5 | 10,900 | 620 | 450 |
    | H-32 | 25.40 x 4.80 x 4.80 | AlNiCo-5 | 10,900 | 620 | 450 |
    | H-40 | 7.62 x 3.18 x 3.18 | NdFeB-45H | 13,300 | 11,800 | 120 |
    | 57105 | 40.17 x 19.05 x 6.35 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57045 | 17.78 x 3.30 x 4.32 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57060 | 5.10 x 15.24 | AlNiCo-5 | 11,000 | 620 | 105 |
    | CM-1 | 12.70 x 5.08 | Ceramic-5 | 3,900 | 2,400 | 250 |
    | H-36 | 4.60 x 25.40 | AlNiCo-5 | 12,800 | 640 | 450 |
    | 57030 | 6.22 x 38.10 | AlNiCo-5 | 11,000 | 620 | 105 |
    | 57040 | 10.70 x 31.00 | NdFeB-35H | 11,700 | 10,800 | 105 |
    | 57075 | 46.00 x 1.810 | Ceramic-2 | 2,900 | 2,400 | 105 |

    产品特点和优势


    - 多样化的材料选择:Littelfuse磁力致动器采用AlNiCo、NdFeB和陶瓷等多种材料,满足不同环境和应用的需求。
    - 高性能:高剩磁密度和强制系数使得磁力致动器具有优异的磁场强度和保持力。
    - 宽温度范围:许多型号的工作温度可达450°C,适用于极端环境。
    - 结构坚固:矩形和圆形的设计使其适用于广泛的表面安装和框架安装应用。

    应用案例和使用建议


    - 传感器应用:磁力致动器广泛用于各种传感器系统中,如温度传感器、接近传感器等。
    - 高温环境:对于高温环境,可以选择工作温度高达450°C的型号。
    - 小型化设计:在空间受限的应用中,选择体积较小的型号,如H-40和57045。

    兼容性和支持


    - 与其他元器件兼容:这些磁力致动器可以与多种传感器和其他电子元器件配合使用,确保系统的完整性和可靠性。
    - 厂商支持:Littelfuse提供详尽的技术文档和支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 磁力减弱:确保安装时避免强磁场干扰和过高温度。
    - 产品损坏:使用过程中避免撞击和重压,确保环境温度不超出最大工作温度。

    总结和推荐


    Littelfuse磁力致动器以其高可靠性和广泛的应用范围,在传感器系统中表现出色。其多样的材料选择和宽温度范围使其成为各类应用的理想选择。总体而言,Littelfuse磁力致动器是市场上一个值得信赖的产品,强烈推荐给需要高性能磁力致动器的应用项目。

57145-000参数

参数
轴类型 -
最大输出电流 -
典型带宽 -
最大工作供电电压 -
输出类型 -
最大供电电流 -
感应范围 -
最小工作供电电压 -
分辨率 -
长*宽*高 28.6mm*6.4mm*19mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

57145-000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

57145-000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 霍尔传感器 LITTELFUSE 57145-000 57145-000数据手册

57145-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
