PSR031FS0700Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 98187A²S 200KA,150KA 快速熔断 Square 700A 支架安装,螺纹安装 50mm*51.5mm*57.5mm
供应商型号: 5666-PSR031FS0700Z-ND
供应商: Digi-Key
标准整包数: 1

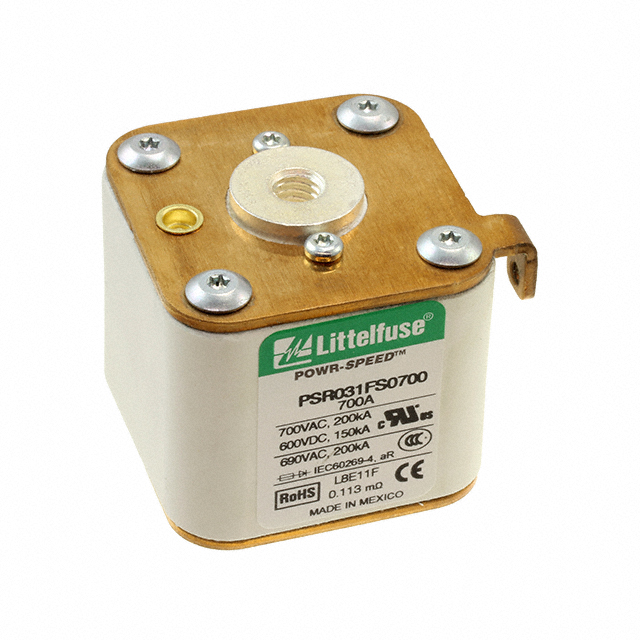

LITTELFUSE 熔断保险丝 PSR031FS0700Z

PSR031FS0700Z概述

    # Littelfuse POWR-SPEED® Fuse 技术手册解析

    产品简介


    Littelfuse 的 POWR-SPEED® 系列高压高速方体保险丝是专为保护功率半导体设备而设计的产品。它们广泛应用于诸如二极管、晶闸管、IGBT(绝缘栅双极型晶体管)、SCR(可控硅整流器)、MOSFET(金属氧化物场效应晶体管)等固体设备的设计中。这些设备通常用于电力转换和电力调节设备中,例如变频器、逆变器、不间断电源(UPS)、整流器和软启动器。它们对于无法承受线路涌流或过电流情况且需要高速保护的敏感功率半导体设备来说至关重要。

    技术参数


    主要规格
    - 电压范围: 交流电 (AC): 550 V - 1300 V,直流电 (DC): 500 V - 1000 V
    - 额定电流: 40 A - 2000 A
    - 分断能力: 交流电 (AC): 100 kA - 200 kA,直流电 (DC): 150 kA
    - 时间常数: 10ms
    - 接线方式: 平嵌式安装
    - 材料: 陶瓷外壳,镀铜合金触点
    - 认证: UL 248-13 认证,C-UR-US 认证,IEC 60269-4 Class aR 认证,CCC认证
    - 环保: 符合RoHS标准,符合REACH标准
    - 操作温度范围: -55°C 至 +125°C
    - 存储温度范围: 最高+35°C,相对湿度<65%
    - 原产地: 墨西哥
    电气特性
    | 尺寸 | 目录号 | 额定电流 | 额定电压 | 分断能力 | 熔化预弧时间 (I²t) | 总清弧时间 (I²t) | 温度损耗 (瓦) | 机构认证 |
    |
    |
    | 30 40 A - 550 A | 690 V / 700 V | 200 kA / 150 kA | 280 A²s / 260 A²s | 12 W / 15 W | UL / cURus / CCC / IEC |
    63 A - 550 A | 690 V / 700 V | 200 kA / 150 kA | 1023 A²s / 640 A²s | 20 W / 24 W | UL / cURus / CCC / IEC |
    | 31 200 A - 550 A | 690 V / 700 V | 200 kA / 150 kA | 17334 A²s / 16188 A²s | 49 W / 52 W | UL / cURus / CCC / IEC |
    315 A - 550 A | 690 V / 700 V | 200 kA / 150 kA | 59130 A²s / 30694 A²s | 61 W / 63 W | UL / cURus / CCC / IEC |

    产品特点和优势


    Littelfuse 的 POWR-SPEED® 保险丝具备多个独特的特性和优势:
    - 最佳直流性能:适用于要求严格电流限制的直流系统。
    - 高电流限制:快速限制电流的能力,提高系统的整体安全性和可靠性。
    - 卓越的循环性能:可重复使用,减少更换频率和成本。
    - 全球认证:满足US和加拿大要求,提供广泛的适用性和合规性。
    - 直接母线安装设计:简化安装过程,降低安装成本。
    - 微动开关故障指示:提供视觉和可选的微动开关指示,方便故障检测。
    - 低功耗设计:优化能源效率,降低总体运行成本。
    - aR类性能:符合IEC 60269-4标准,确保高效保护。

    应用案例和使用建议


    应用场景
    Littelfuse POWR-SPEED® 保险丝广泛应用于各类高压电力系统,例如:
    - 电力转换设备:不间断电源 (UPS),逆变器,整流器和驱动装置。
    - 直流系统:直流公共总线,直流注入制动。
    - 电池保护应用:储能系统。
    - 电动汽车充电站。
    - 加热器和电源供应。
    使用建议
    在实际应用中,建议用户根据设备的具体需求选择合适尺寸和额定电流的保险丝。此外,结合微动开关的使用可以更好地监控和及时处理故障,提高系统的可靠性和安全性。

    兼容性和支持


    Littelfuse POWR-SPEED® 保险丝支持直接母线安装,并可与其他合适的电力设备配套使用。制造商提供了详尽的技术文档和安装指南,确保用户能够正确地安装和使用产品。同时,Littelfuse 也提供完善的售后服务和技术支持,以解决用户可能遇到的各种问题。

    常见问题与解决方案


    常见问题
    1. 保险丝熔断
    2. 安装不当导致的异常
    3. 过热
    解决方案
    1. 检查电路是否有短路现象:断开电源并检查电路,确认短路后修复或更换相应的元件。
    2. 重新正确安装:参照安装手册进行正确的安装步骤。
    3. 增加冷却措施:确保良好的通风条件或增加散热片等设备,降低过热风险。

    总结和推荐


    综上所述,Littelfuse 的 POWR-SPEED® 系列高压高速方体保险丝在设计和功能上具有显著的优势。其高分断能力和优秀的循环性能使其成为高压电力系统中不可或缺的安全组件。考虑到其广泛应用的领域和优异的性能表现,强烈推荐在高压电力设备中选用这款保险丝。如果您正在寻找一款可靠的、高性能的保险丝解决方案,那么 Littelfuse POWR-SPEED® 系列将是一个明智的选择。

PSR031FS0700Z参数

参数
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t 98187A²S
额定电流 700A
长*宽*高 50mm*51.5mm*57.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

PSR031FS0700Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR031FS0700Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR031FS0700Z PSR031FS0700Z数据手册

PSR031FS0700Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
