JLLN040.TXLS

产品分类:
厂牌: LITTELFUSE
产品描述:
供应商型号: 5666-JLLN040.TXLS-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE  JLLN040.TXLS

JLLN040.TXLS概述


    产品简介

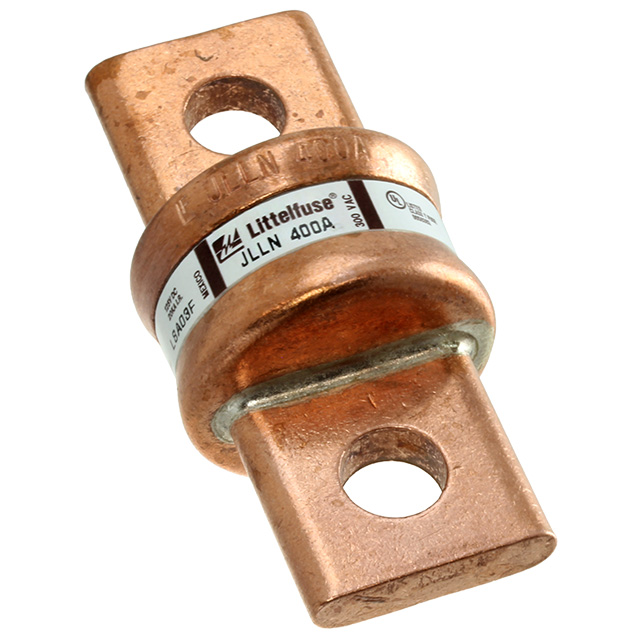

    JLLN系列快熔断保险丝是Littelfuse公司推出的紧凑型保险丝系列产品,特别适用于电流超过30安培的应用场合。与同等类型的Class R保险丝相比,JLLN系列的尺寸仅有其三分之一,使得在有限空间内能够提供卓越的保护性能。该系列保险丝主要用于驱动器和对瞬态电压敏感的组件的短路保护。当根据国家电气规范(NEC)标准评定时,这些保险丝能够为非感性电路和设备提供快速过载和短路保护。

    技术参数


    - 额定电压:
    - 交流电 (AC): 300伏特
    - 直流电 (DC): 160伏特(1-60安培)、125伏特(70-1200安培)
    - 电流范围: 1至1200安培
    - 分断能力:
    - 交流电 (AC): 200千安培均方根对称
    - 直流电 (DC): 50千安培(1-30安培)、20千安培(35-1200安培)
    - 材料:
    - 1-30安培: 蜜胺外壳,黄铜端子
    - 35-1200安培: 蜜胺外壳,铜端子
    - 认证: UL认证(E81895和E71611)、CSA认证(LR29862)、CE符合声明(EUDOC-JLLN220711)
    - 符合标准: UL 248-15, Class T
    - 环保: RoHS合规

    产品特点和优势


    - 高安全特性: 在不超过200,000安培的电流范围内,提供可靠的过流中断功能。
    - 快速响应: 快速熔断设计,提供高效的短路响应。
    - 紧凑设计: 占用更少的面板空间,尤其适合紧凑型设计。
    - 延长使用寿命: 具备POWR-GARD®技术,确保出色的过流保护性能。

    应用案例和使用建议


    应用实例:
    - 变频器:用于电机调速系统中的过流保护。
    - 电源转换设备:如逆变器、整流器和不间断电源系统。
    - 电源供应和分配单元:确保系统的安全运行。
    - 紧凑型主开关:用于集中控制多个电力服务。
    - 独立电力服务和仪表:保护小型电力装置免受故障的影响。
    使用建议:
    - 在安装过程中,确保正确的电流匹配以避免过热现象。
    - 定期检查和更换保险丝以确保最佳性能。
    - 注意使用环境中可能存在的湿度和其他不利因素,选择适当的防护等级。

    兼容性和支持


    - 兼容性: 该系列保险丝可与各种电子设备和电力系统兼容,尤其是Littelfuse品牌的产品。
    - 支持: 厂商提供了广泛的文档和支持资源,包括详细的安装指南和技术支持服务。

    常见问题与解决方案


    1. 问题: 如何判断何时需要更换保险丝?
    - 解决方案: 当保险丝频繁跳闸或者出现损坏时,应考虑更换。检查电路是否存在异常负荷。
    2. 问题: 是否可以将不同额定值的保险丝混用?
    - 解决方案: 不建议混用不同额定值的保险丝,以免引起不安全情况或设备损坏。
    3. 问题: 如何正确焊接保险丝?
    - 解决方案: 参考制造商提供的焊接曲线,确保焊接过程满足要求的温度和时间。

    总结和推荐


    总体而言,JLLN系列快熔断保险丝具有出色的性能和可靠性,适用于多种复杂应用场景。其紧凑的设计、快速反应能力和可靠的中断能力使其在市场上具备极强的竞争力。对于寻求高效、安全且可靠过流保护解决方案的工程师和设计师来说,JLLN系列保险丝是一个值得推荐的选择。

JLLN040.TXLS参数

参数
零件状态 在售
包装方式 盒装

JLLN040.TXLS厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLN040.TXLS数据手册

厂牌 PDF简要描述 下载
LITTELFUSE LITTELFUSE JLLN040.TXLS JLLN040.TXLS数据手册

JLLN040.TXLS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.6248 ¥ 381.8225
5+ $ 37.8498 ¥ 316.7552
10+ $ 34.9149 ¥ 292.1939
50+ $ 28.9126 ¥ 241.9625
100+ $ 26.637 ¥ 222.9184
250+ $ 23.8787 ¥ 199.8351
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 381.82
