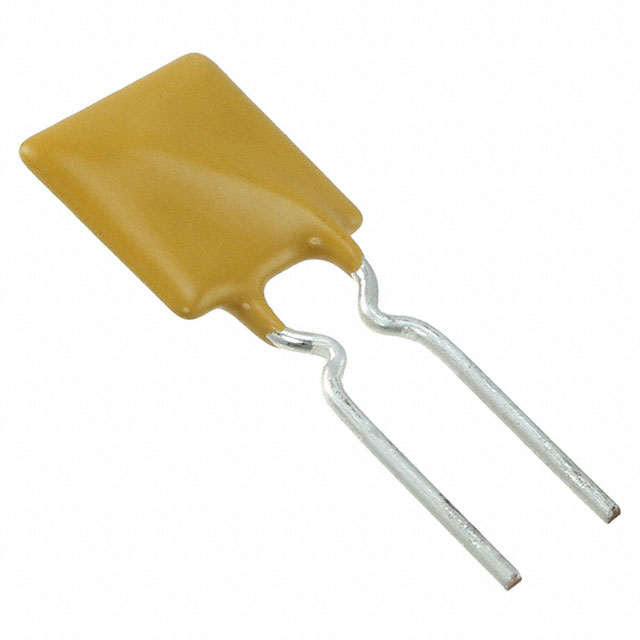

RGEF500K

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 2s 8.5A 15mΩ 16V 34mΩ 100A 5A 通孔安装 9.9mm*2.5mm*14.3mm
供应商型号: RGEF500KHF-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE PTC可复位保险丝 RGEF500K

RGEF500K概述

    POLYSWITCH RESETTABLE DEVICES

    产品简介


    Littelfuse 的 PolySwitch 径向引脚式复位断路器是目前市场上最全面且完整的PPTC(可复位保险丝)产品线。这些产品广泛应用于工业控制、医疗设备、卫星视频接收器等多种电子设备中,具有出色的稳定性和灵活性。

    技术参数


    PolySwitch 复位断路器系列产品提供了多种型号,适用于不同应用需求。以下是各系列产品的关键参数:
    | 系列 | 持续电流 (A) | 额定电压 (V) | 典型电阻 (Ω) | 电气特性 |

    | RGEF | 0.050 – 16.00 | 16 | 0.022 – 1.17 | IH, IT, VMAX, PD, 时间至跳闸, RMIN, RMAX, 引脚尺寸 |
    | RHEF | 0.050 – 16.00 | 16 | 0.048 – 1.90 | IH, IT, VMAX, PD, 时间至跳闸, RMIN, RMAX, 引脚尺寸 |
    | RUEF | 0.050 – 16.00 | 30 | 0.019 – 1.25 | IH, IT, VMAX, PD, 时间至跳闸, RMIN, RMAX, 引脚尺寸 |
    | RUSBF | 0.050 – 9.00 | 16, 6 | 0.030 – 1.25 | IH, IT, VMAX, PD, 时间至跳闸, RMIN, RMAX, 引脚尺寸 |
    | RXEF | 0.050 – 15.00 | 72, 60 | 0.020 – 1.25 | IH, IT, VMAX, PD, 时间至跳闸, RMIN, RMAX, 引脚尺寸 |
    | RKEF | 0.050 – 15.00 | 60 | 0.019 – 1.25 | IH, IT, VMAX, PD, 时间至跳闸, RMIN, RMAX, 引脚尺寸 |

    产品特点和优势


    - 设计灵活:多种电流和电压规格满足不同应用场景的需求。
    - 高电压额定值:允许在新的应用领域中使用。
    - 符合RoHS和ELV标准:确保环保合规。
    - 无卤素:减少环境影响。
    - 广泛的行业认可:如UL、CSA、TÜV和CQC认证。

    应用案例和使用建议


    PolySwitch 复位断路器可以应用于多种设备和系统,如:
    - 卫星视频接收器:提供过流保护。
    - 工业控制系统:用于电机和风扇的保护。
    - 电源供应:保护电路免受短路损害。
    - 智能家电:确保设备运行安全可靠。
    建议在选择具体型号时,根据实际应用中的最大电流和工作电压来决定。此外,考虑环境温度对额定电流的影响,确保选型合理。

    兼容性和支持


    所有产品均经过严格测试,确保与其他主流电子元器件和设备兼容。Littelfuse 提供详尽的技术文档和专业支持,帮助客户快速集成和优化使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 持续电流超过额定值 | 检查负载和电路设计,避免过载。 |
    | 温度过高 | 确保良好的散热条件,必要时采用外部散热措施。 |
    | 跳闸时间过长 | 检查是否电流持续过低导致跳闸,调整电路设计。 |
    | 异常发热 | 检查连接和安装是否正确,重新检查额定值。 |

    总结和推荐


    PolySwitch 径向引脚式复位断路器凭借其丰富的型号、高性能和广泛应用,成为众多电子设备的理想选择。其高可靠性、广泛的应用范围和良好的客户支持使其在市场上具有较强的竞争力。强烈推荐在需要过流保护的电子系统中使用。
    通过细致的选择和正确的应用,PolySwitch 可以显著提升电子系统的稳定性和安全性。

RGEF500K参数

参数
跳闸电流 8.5A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 15mΩ
最大跳断后电阻值 34mΩ
跳闸时间 2s
最大电压 16V
保持电流 5A
长*宽*高 9.9mm*2.5mm*14.3mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

RGEF500K厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RGEF500K数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE RGEF500K RGEF500K数据手册

RGEF500K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.805 ¥ 6.8023
5+ $ 0.6693 ¥ 5.6556
10+ $ 0.58 ¥ 4.9007
50+ $ 0.4808 ¥ 4.0629
100+ $ 0.4272 ¥ 3.5754
250+ $ 0.3841 ¥ 3.214
500+ $ 0.3542 ¥ 2.9642
1000+ $ 0.3266 ¥ 2.733
5000+ $ 0.2731 ¥ 2.2857
库存: 220
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.8
